ALLIGATOR C-200
34
Инструкция
по
эксплуатации
и
установке

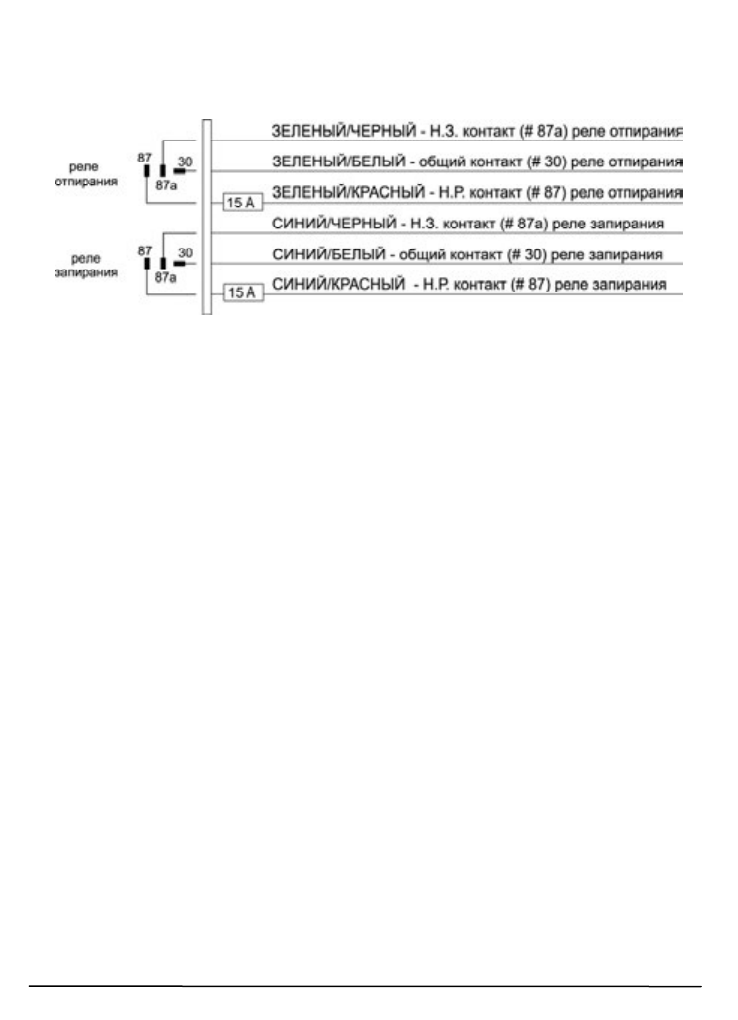

УПРАВЛЕНИЕ
ЭЛЕКТРОПРИВОДАМИ
ЗАМКОВ
ДВЕРЕЙ
Синий
/
ЧЁРНЫЙ
,
Синий
/
Белый
,
Синий
/
Красный
,
Зеленый
/
ЧЁРНЫЙ
,
Зеленый
/
Белый
и
Зеле
-
ный
/
Красный
,
провода
системы
предназначены
для
подсоединения
встроенных
реле
управления
зам
-
ками
дверей
.
Функции
каждого
из
этих
проводов
показаны
ниже
:
Перед
подключением
системы
к
установленным
электроприводам
замков
дверей
необходимо
опреде
-
лить
тип
штатной
системы
центрального
замка
.
Для
этого
–
выньте
выключатель
дверного
замка
из
панели
двери
водителя
и
протестируйте
провода
,
идущие
от
выключателя
.
3-
ПРОВОДНАЯ
СИСТЕМА
ЦЕНТРАЛЬНОГО
ЗАМКА
С
ОТРИЦАТЕЛЬНОЙ
ПОЛЯРНОСТЬЮ
♦
В
автомобилях
такого
типа
СИНИЙ
/
ЧЁРНЫЙ
и
ЗЕЛЁНЫЙ
/
ЧЁРНЫЙ
провода
системы
НЕ
используются
.
♦
ЗЕЛЁНЫЙ
/
КРАСНЫЙ
и
СИНИЙ
/
КРАСНЫЙ
провода
системы
должны
быть
подсоединены
к
“
массе
”.
♦
Подсоедините
СИНИЙ
/
БЕЛЫЙ
провод
к
штатному
проводу
запирания
автомобиля
.
♦
Подсоедините
ЗЕЛЁНЫЙ
/
БЕЛЫЙ
провод
к
штатному
проводу
отпирания
автомобиля
.
3-
ПРОВОДНАЯ
СИСТЕМА
ЦЕНТРАЛЬНОГО
ЗАМКА
С
ПОЛОЖИТЕЛЬНОЙ
ПОЛЯРНОСТЬЮ
♦
В
автомобилях
такого
типа
СИНИЙ
/
ЧЁРНЫЙ
и
ЗЕЛЁНЫЙ
/
ЧЁРНЫЙ
провода
системы
НЕ
используются
.
♦
ЗЕЛЁНЫЙ
/
КРАСНЫЙ
и
СИНИЙ
/
КРАСНЫЙ
провода
системы
должны
быть
подсоединены
к
+12
В
.
♦
Подсоедините
СИНИЙ
/
БЕЛЫЙ
провод
к
штатному
проводу
запирания
автомобиля
.
♦
Подсоедините
ЗЕЛЁНЫЙ
/
БЕЛЫЙ
провод
к
штатному
проводу
отпирания
автомобиля
.
5 (
или
4)-
ПРОВОДНАЯ
СИСТЕМА
ЦЕНТРАЛЬНОГО
ЗАМКА
С
ПЕРЕМЕННОЙ
ПОЛЯРНОСТЬЮ
♦
В
автомобилях
данного
типа
необходимо
перерезать
штатные
провода
,
идущие
от
главного
вы
-
ключателя
замков
дверей
(“Master”),
находящегося
в
водительской
двери
,
к
выключателям
замков
других
дверей
,
а
затем
к
электроприводам
замков
.
♦
Перережьте
штатный
провод
запирания
,
идущий
от
главного
выключателя
,
и
подсоедините
СИ
-
НИЙ
/
БЕЛЫЙ
провод
к
той
части
перерезанного
провода
,
которая
идет
к
выключателям
других
две
-
рей
и
к
электроприводам
замков
.
Подсоедините
СИНИЙ
/
ЧЁРНЫЙ
провод
к
другой
части
перере
-
занного
провода
запирания
,
которая
идет
к
главному
выключателю
.
♦
Перережьте
штатный
провод
отпирания
,
идущий
от
главного
выключателя
,
и
подсоедините
ЗЕЛЁ
-
НЫЙ
/
БЕЛЫЙ
провод
к
той
части
перерезанного
провода
,
которая
идет
к
выключателям
других
дверей
и
к
электроприводам
замков
.
Подсоедините
ЗЕЛЁНЫЙ
/
ЧЁРНЫЙ
провод
к
другой
части
пе
-
ререзанного
провода
отпирания
,
которая
идет
к
главному
выключателю
.
♦
Подсоедините
ЗЕЛЁНЫЙ
/
КРАСНЫЙ
и
СИНИЙ
/
КРАСНЫЙ
провода
системы
к
+12
В
.
ВАКУУМНАЯ
СИСТЕМА
ЦЕНТРАЛЬНОГО
ЗАМКА
♦
Подсоедините
ЗЕЛЁНЫЙ
/
КРАСНЫЙ
провод
системы
к
+12
В
.
♦
Подсоедините
СИНИЙ
/
КРАСНЫЙ
провод
системы
к
“
массе
”.
