ALLIGATOR C-200

28

Инструкция

по

эксплуатации

и

установке

ПОДКЛЮЧЕНИЕ

ПРОВОДОВ

СИСТЕМЫ

20-

КОНТАКТНЫЙ

РАЗЪЕМ

(

нижний

ряд

):

1.

ОРАНЖЕВЫЙ

/

БЕЛЫЙ

ПРОВОД

:

ОТРИЦАТЕЛЬНЫЙ

ВЫХОД

500

мА

ПРИ

ВЫКЛЮЧЕННОЙ

ОХРА

-

НЕ

/

ОТРИЦАТЕЛЬНЫЙ

ВЫХОД

500

мА

ПРИ

ВКЛЮЧЕННОЙ

ОХРАНЕ

ДЛЯ

БЛОКИРОВКИ

СТАРТЕРА

ВНЕШНИМ

РЕЛЕ

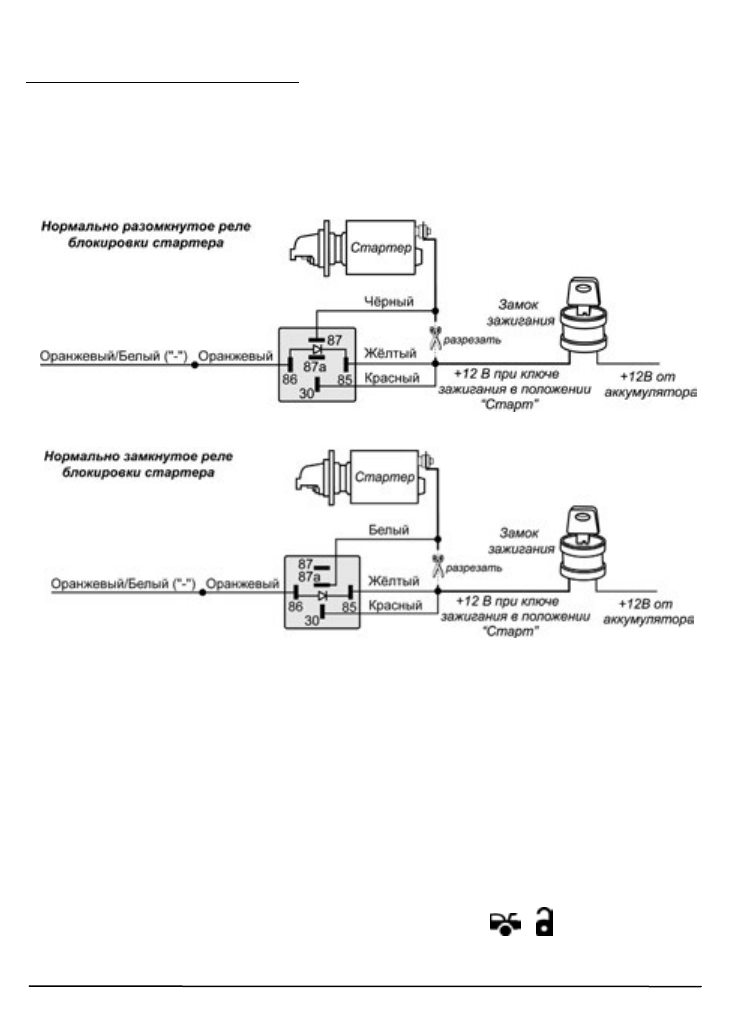

ОРАНЖЕВЫЙ

/

БЕЛЫЙ

провод

служит

для

управления

нормально

разомкнутым

(

заводская

установка

)

или

нормально

замкнутым

реле

блокировки

стартера

.

Алгоритм

работы

реле

программируется

функ

-

цией

№

16.

Это

отрицательный

транзисторный

слаботочный

выход

(

максимальный

ток

нагрузки

500

мА

)

и

должен

использоваться

только

для

управления

катушкой

реле

блокировки

стартера

.

Примечание

.

Для

использования

нормально

замкнутой

блокировки

измените

заводское

состояние

программируемой

функции

№

16

на

"

выход

для

блокировки

стартера

нормально

замкнутым

реле

".

ВНИМАНИЕ

:

Если

используется

функция

Anti-HiJack,

мы

не

рекомендуем

подключать

ОРАН

-

ЖЕВЫЙ

/

БЕЛЫЙ

провод

для

блокировки

какой

-

либо

иной

цепи

,

кроме

цепи

стартера

.

2.

ЧЁРНЫЙ

ПРОВОД

: “

МАССА

”.

3.

СЕРЫЙ

ПРОВОД

:

ОТРИЦАТЕЛЬНЫЙ

ВЫХОД

200

мА

ДОПОЛНИТЕЛЬНОГО

КАНАЛА

3

1)

Штатная

функция

СЕРОГО

провода

системы

- “

отрицательный

выход

дополнительного

канала

3

системы

”, (

максимальный

ток

нагрузки

200

мА

)

и

должен

использоваться

только

для

управления

катушкой

дополнительного

реле

.

Режим

работы

выхода

дополнительного

канала

3

может

быть

запрограммирован

при

установке

систе

-

мы

(

программируемая

функция

№

19)

как

:

♦

Отрицательный

“

импульсный

”

сигнал

(

заводская

установка

функции

№

19),

т

.

е

.

активизи

-

руемый

на

1

секунду

при

последовательном

нажатии

кнопок

и

брелока

-

передатчика

.
