Трехблочная конфигурация
Трехблочная система содержит 26 универсальных слота (рис. 1. 3).
При такой конфигурации в системе может быть до 360 внутренних
портов. Количество внешних линий при использовании TEPRI-карт
может составлять 352. Без использования TEPRI-карт максимальное
количество внешних линий составит 208.
Третий блок расширения управляется собственной картой LCP,
точно также как LCP-карта управляет вторым блоком. Карта LCP
третьего блока должна быть соединена специальным 25-парным
кабелем с картой LCP второго блока. Карта LCP устанавливается
специально предназначенный для нее слот 10 дополнительного
блока и не уменьшает количество универсальных слотов. В допол-
нение к этому на карте MCP должны быть установлены дочерние
карты ESM и IPM на соответствующие платоместа. Оставшееся на MCP
третье платоместо может быть использовано только для установки
дочерней карты LAN. Все остальные типы дочерних карт должны
быть установлены на карты SCP или LCP.
Первый источник питания должен быть марки PSU-B. Он обслуживает
все 10 слотов (9 — универсальных и 1 — слот процессора) и позволяет
установить только до 56 внутренних портов. Дополнительный источник
питания должен быть марки PSU-B или PSU 60. Ни в коем случае не
используйте источник питания марки PSU 40 от системы DCS!

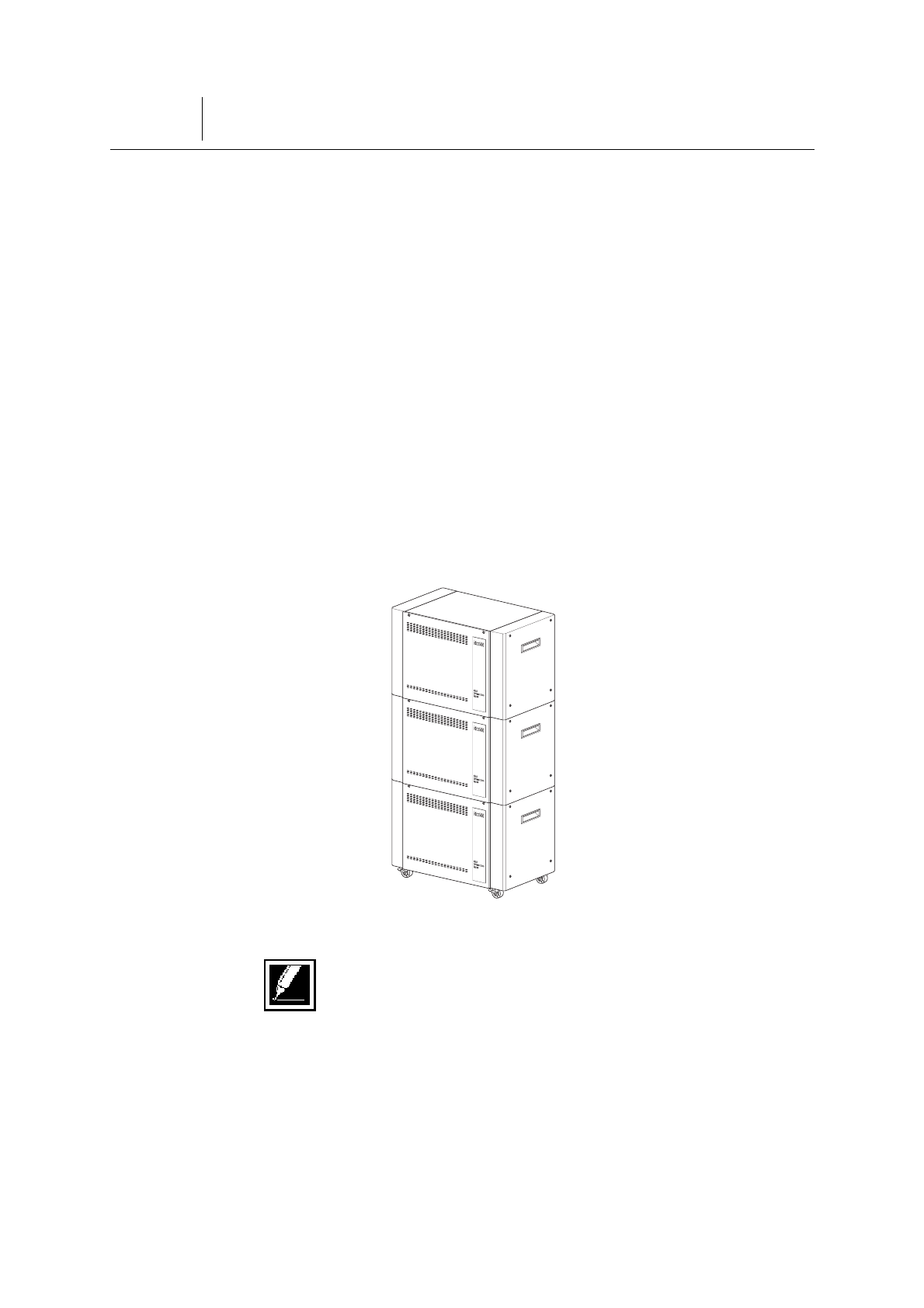

Рис. 1. 3 iDCS 500 Трехблочная конфигурация
