iDCS 500 — блочно-модульная система, состоящая из одного

основного и двух дополнительных блоков, интерфейсных карт и
системных телефонов.  Конфигурируя систему с использованием
TEPRI-карт, максимально можно получить 352 внешние или 360 внут-
ренних линий. Без использования TEPRI-карт максимальное
количество внешних линий  — 208, а внутренних  — также 360. Общее
количество установленных в системе портов — 488.

В каждый блок можно установить до двух источников питания.

Один источник питания обслуживает максимум 56 внутренних ли-
ний. Установка второго источника питания увеличивает количество
обслуживаемых внутренних линий до 120.  Оба источника питания
через один разъем могут обслуживать общую батарею беспере-
бойного питания.

На каждом блоке расширения имеется четырехканальный

цифровой сигнальный процессор DSP, который используется для
приема и обработки DTMF-сигналов.

Одноблочная конфигурация

Одноблочная система содержит девять универсальных слотов:

один слот для процессора и два слота для установки источников
питания (рис. 1. 1). Карты внутренних или внешних линий могут быть
установлены в любой из девяти универсальных слотов. Карты TEPRI
должны быть установлены только в слоты в номерами 1, 2 или 3. Это
позволяет системе с такой конфигурацией иметь до 120 внутренних
портов. Количество внешних линий также может составить 120 на
один блок. Без использования TEPRI-карт максимальное количество
внешних линий составит 72.

Первый источник питания должен быть марки PSU-B. Он обслуживает
все 10 слотов (9 — универсальных и 1 — слот процессора) и позволяет
установить только до 56 внутренних портов. Дополнительный источник
питания должен быть марки PSU-B или PSU 60. Ни в коем случае не
используйте источник питания марки PSU 40 от системы  DCS!

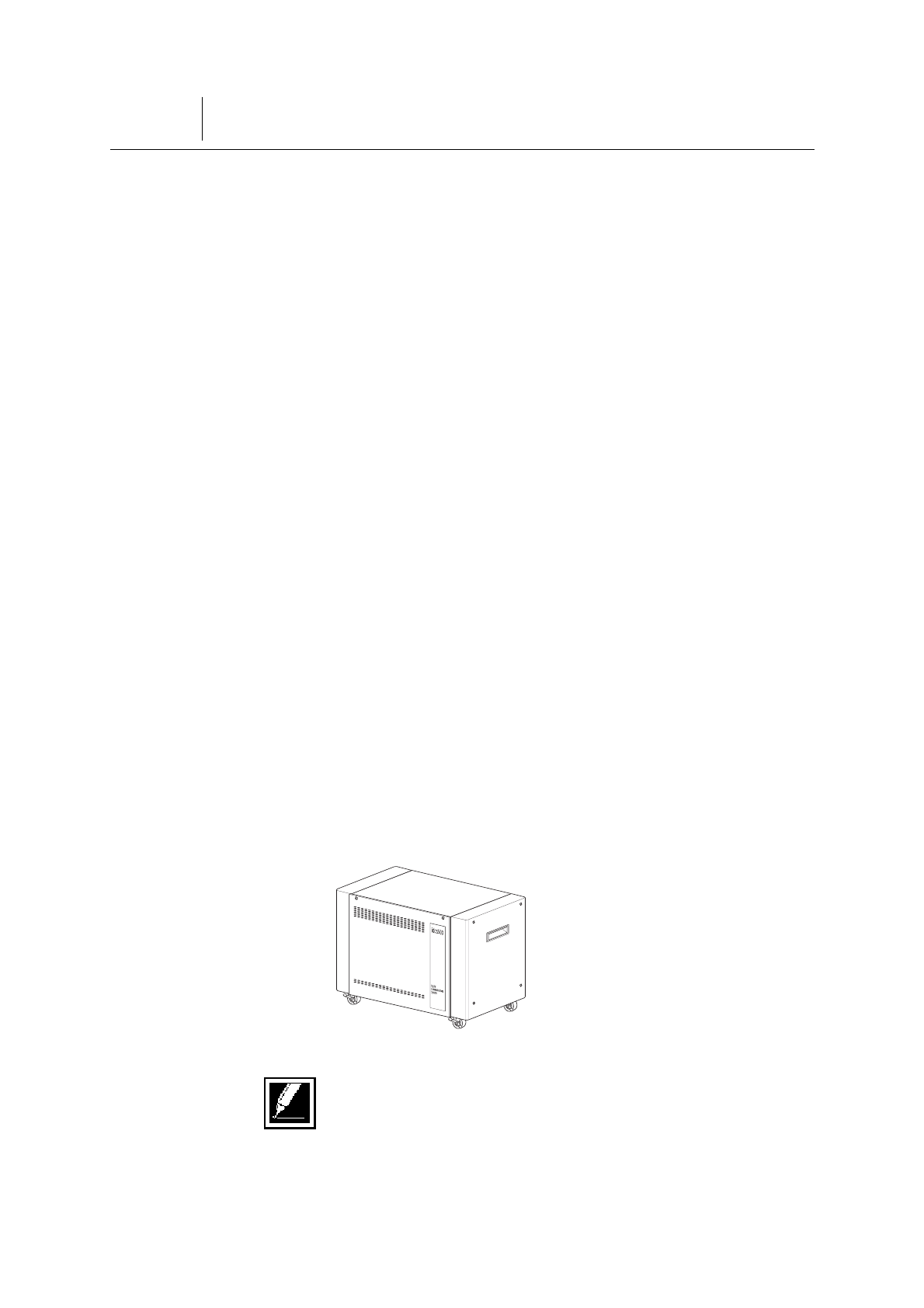

Рис. 1. 1   iDCS 500 Одноблочная конфигурация
