Ãëàâà 1
ÎÏÈÑÀÍÈÅ ÑÈÑÒÅÌÛ
1-3
Двухблочная конфигурация
При необходимости расширения системы до двух и более блоков
в слот 8 требуется установить карту сопроцессора SCP. Эта карта
берет обслуживание первого блока на себя, высвобождая ресурсы
главного процессора MCP, которые перенаправляются на обслужива-
ние модулей расширения. Добавление карты SCP приводит к
уменьшению количества слотов базового кабинета до 8. В дополне-
ние к этому на карте MCP должны быть установлены дочерние карты
ESM и IPM на соответствующие платоместа. Оставшееся на MCP
третье платоместо может быть использовано только для установки
дочерней карты LAN. Все остальные типы дочерних карт должны
быть установлены на карты SCP или LCP.
Таким образом, двухблочная система содержит 17 универсальных
слотов (рис. 1. 2). Это позволяет иметь в системе с такой
конфигурацией до 240 внутренних портов. Количество внешних
линий при использовании TEPRI-карт может составлять 232. Без
использования TEPRI-карт максимальное количество внешних линий
составит 136. Дополнительный блок расширения управляется
посредством локального процессора LCP, точно также как SCP-карта
управляет основным блоком. Карта LCP должна быть соединена
специальным 25-парным кабелем с картой MCP основного блока.
Карта LCP устанавливается специально предназначенный для нее
слот 10 дополнительного блока и не уменьшает количество
универсальных слотов.
Первый источник питания должен быть марки PSU-B. Он обслуживает
все 10 слотов (9 — универсальных и 1 — слот процессора) и позволяет
установить только до 56 внутренних портов. Дополнительный источник
питания должены быть марки PSU-B или PSU 60. Ни в коем случае не
используйте источник питания марки PSU 40 от системы DCS!

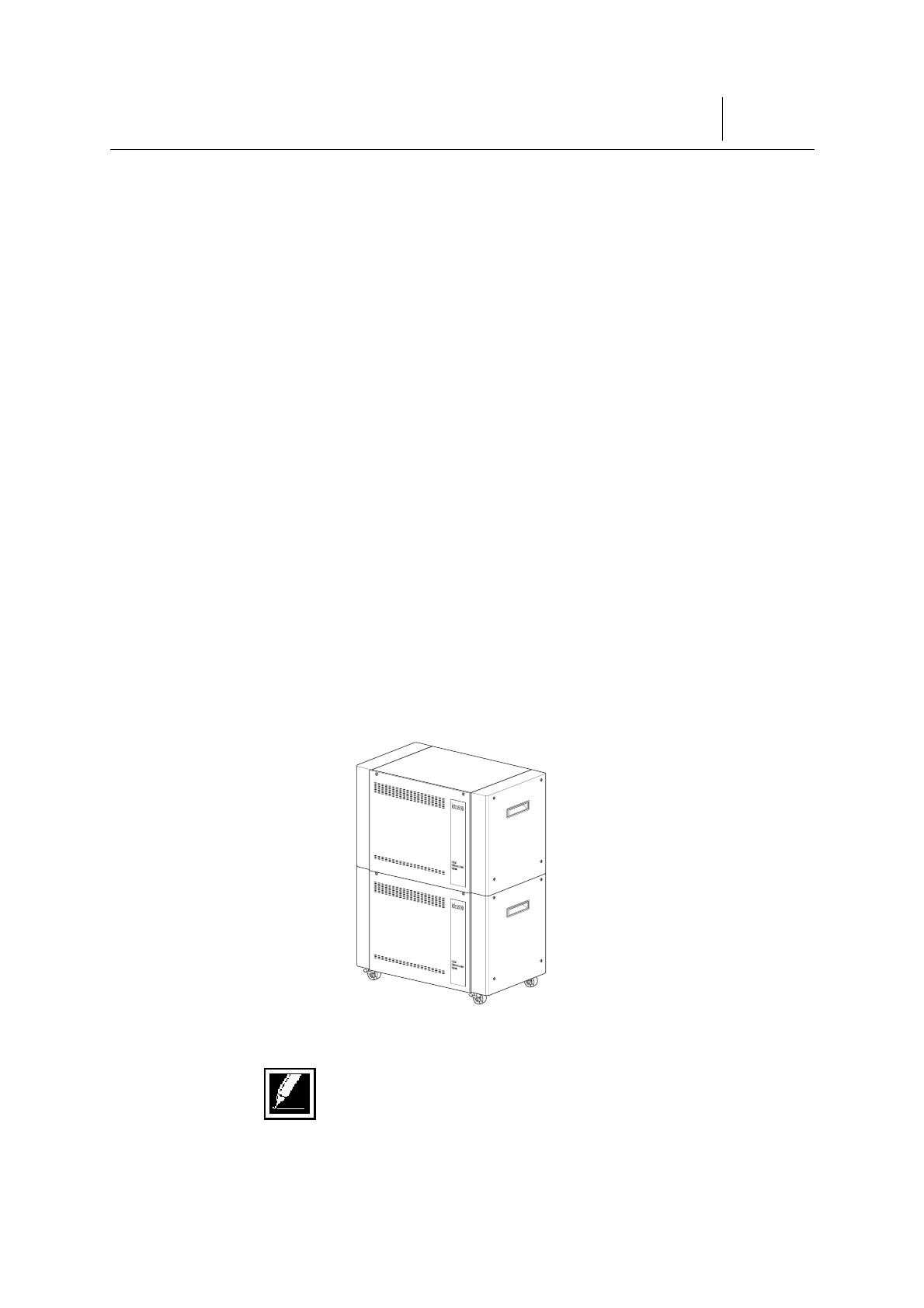

Рис. 1. 2 iDCS 500 Двухблочная конфигурация
Содержание
- 4 Ïðåäèñëîâèå; Сопутствующая документация; Общее описание системы
- 6 Ñîäåðæàíèå
- 10 Ðàçìåðû è êîíôèãóðàöèÿ; Одноблочная конфигурация
- 11 Двухблочная конфигурация
- 12 Трехблочная конфигурация
- 13 Àðõèòåêòóðà; Память; Микропроцессоры
- 14 Ïðîãðàììèðîâàíèå
- 16 Ãëàâà 2. ÎÏÈÑÀÍÈÅ ÎÁÎÐÓÄÎÂÀÍÈß; Áàçîâûå áëîêè
- 17 Ïðîöåññîðíûå êàðòû; Карта главного процессора MCP
- 18 Карта сопроцессора SCP; Карта локального процессора LCP
- 19 IPM — модуль межпроцессорной коммутации и дополнительной памяти
- 20 SCM — карта DTMF приемника / расширения числа конференций
- 21 MISC — карта дополнительных сервисных функций
- 22 IOM — ìîäóëü ââîäà / âûâîäà; MODEM — äî÷åðíÿÿ êàðòà ìîäåìà
- 23 Èíòåðôåéñíûå êàðòû; Êàðòû âíåøíèõ ëèíèé; Карта TRKB; Карта 6TRK; Карта 8TRK; Карта TEPRI
- 24 Карта 4BRI
- 25 Êàðòû âíóòðåííèõ ëèíèé; Карта DLI; Карта SLI; Карта 8SLI
- 26 Карта 8MWSLI
- 27 Äðóãèå êàðòû; Карта Автосекретаря AA; Карта интегрированной голосовой почты SVMi8
- 28 Àáîíåíòñêîå îáîðóäîâàíèå; Ñèñòåìíûå òåëåôîíû ñåðèè iDCS; 8 клавишный системный телефон iDCS с дисплеем
- 29 4 клавишный дополнительный модуль iDCS АОМ
- 30 Ñèñòåìíûå òåëåôîíû ñåðèè DCS; 4 клавишный системный телефон DCS с дисплеем
- 31 клавишный системный телефон DCS с дисплеем
- 32 Дочерняя цифровая карта KDB-DLI; Дочерняя цифровая карта KDB-SLI
- 34 Ãëàâà 3 ÑÏÅÖÈÔÈÊÀÖÈÈ; Электрические параметры источника питания PSU-B
- 35 Габариты и вес
- 36 Индикаторы системного телефона (исключая модель 6B)
- 38 Ãëàâà 4 ÂÎÇÌÎÆÍÎÑÒÈ ÑÈÑÒÅÌÛ; Ôóíêöèè ñèñòåìû
- 42 Îïèñàíèå ôóíêöèé ñèñòåìû
- 43 All Call Voice Page. Громкое оповещение обо всех звонках.
- 44 Automatic Hold. Автоматическое удержание.
- 45 Call Activity Display. Отображение нагрузки системы.; Caller ID. Определение номеров по аналоговым линиям.
- 46 Caller ID Features. Использование сервиса определения номера.; Name / Number Display. Отображение на дисплее имени и номера.
- 47 Abandon Call List. Список неотвеченных вызовов.; Call Forwarding. Перенаправление звонков.
- 48 To Voice Mail. На систему голосовой почты.
- 49 Call Forward Busy. При занятом аппарате CFB.; Call Park and Page. Парковка звонков и оповещение.
- 50 Chain Dialing. Последовательный донабор номера .; Common Bell Control. Совместный громкий вызов.
- 52 Customer Set Relocation. Программный перенос портов.
- 53 Direct Trunk Selection. Прямой выбор внешней линии.
- 54 With Warning Tone. С предупредительным сигналом.; Without Warning Tone. Без предупредительного сигнала.
- 55 External Music Interfaces. Внешний источник музыки.; External Page Interfaces. Устройство внешнего оповещения.; Flash Key Operation. Функция FLASH во внешнюю линию.
- 56 Incoming Call Distribution. Распределение входящих звонков.
- 57 Individual Line Control. Индивидуальное управление линиями.; Integrated Voice Mail. Система интегрированной голосовой почты.; ISDN Service. Сервис цифровой связи ISDN.; Primary Rate Access Interface. Интерфейс первичного доступа PRI.; Basic Rate Access Interface. Интерфейс базового доступа BRI.
- 58 Least Cost Routing. Исходящая маршрутизация.
- 59 Message Waiting Indications. Индикация ожидающего сообщения.
- 61 External. Перенаправление на внешний номер.
- 63 Operator Group. Группа оператора; Overflow. Перегрузка; Operator Overflow. Оператора; Station Group. Группы аппаратов; Override Code. Экстренные вызовы; Paging. Громкое Оповещение
- 65 Time Based Ring Plans. Распределение по времени.; Ring Over Page. Звонок через систему оповещения.
- 66 Speed Dial Numbers. Номера быстрого набора.; Station Hunt Groups. Группы внутренних аппаратов.
- 67 System Maintenance Alarms. Предупреждение о сбоях системы.; Tenant Service. Разделение системы на арендаторов.
- 68 Special Code Table. Специальные коды; Tone or Pulse Dialing. Тоновый или импульсный набор.
- 70 Printed reports. Вывод отчета о работе UCD групп.; Universal Answer. Универсальный отвечающий.; Walking Class of Service. Изменяемый класс сервиса.
- 71 Ôóíêöèè àïïàðàòîâ
- 72 Îïèñàíèå ôóíêöèé àïïàðàòîâ; 8 Button Module. 48 клавишный дополнительный модуль DCS АОМ.; 4 Button Module. 64 клавишный дополнительный модуль iDCS АОМ.; Appointment Reminder. Напоминание о назначенной встрече.; Automatic Hold. Автоматический перевод в режим ожидания.
- 73 Busy Station Callback. Повторный вызов занятого аппарата.
- 75 Door Lock Release. Управление дверным замком.
- 76 Loud Ringing Interface. Интерфейс громкого звонка.
- 78 Pullout Directory Tray. Выдвижной поддон.
- 80 Volume Settings. Регулирование громкости.
- 81 Ôóíêöèè äèñïëåÿ
- 82 Îïèñàíèå ôóíêöèé äèñïëåÿ; Account Code Display. Отображение кода учета разговора.
- 83 Store Caller ID Number. Хранение номеров.
- 84 Calling Party Name. Индикация имени вызывающего абонента.
- 85 Identification of Recalls. Идентификация повторных вызовов.
- 87 Ïðèìåðû èíäèêàöèè äèñïëåÿ.
- 88 Ïðèìåð äèñïëåÿ ñ èíäèêàöèåé âûçîâà Caller ID.
- 89 Ïðèìåð äèñïëåÿ ðóêîâîäèòåëÿ UCD.
- 90 Ïðèìåð îò÷åòà SMDR áåç îïðåäåëåíèÿ íîìåðà.
- 91 Ïðèìåð îò÷åòà SMDR ñ îïðåäåëåíèåì íîìåðà.
- 93 Ñòàòèñòèêà ðàáîòû UCD.; Calls in Queue Now. Количество ожидающих ответа вызовов.
- 94 Total Calls Received. Общее количество поступивших вызовов.
- 95 Ñòàòèñòèêà ðàáîòû àãåíòîâ UCD.; Calls Answered. Общее количество отвеченных вызовов.
- 97 Îïèñàíèå îò÷åòà î òðàôèêå.; Outgoing Trunk Calls. Исходящие вызовы
- 105 Ñèñòåìà ìèêðîñîòîâîé ñâÿçè DECT.
