8

Attenzione! Se la cappa e’ provvista di filtro al carbone, questo deve essere tolto.

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una
diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.

Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l‘esterno, si può
utilizzare la cappa in

versione filtrante

 montando il deflettore

 F

 sul camino e uno o più

filtri al carbone (in base al modello in possesso), i fumi e vapori vengono riciclati nella
cucina attraverso la sgrigliatura superiore

H.

Attenzione! Se la cappa non è provvista di filtro al carbone, questo deve essere
ordinato e montato prima dell’uso.

Installazione

Fig. 3

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e
la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di
cucine elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza
maggiore, bisogna tenerne conto.

  Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull’etichetta
caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa
ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo
l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è
posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a
norma che assicuri la disconnessione completa della rete nelle condizioni della
categoria di sovratensione III, conformemente alle regole di installazione.


ATTENZIONE!

Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il
corretto funzionamento, controllare sempre che il cavo di rete sia stato montato
correttamente.

Montaggio

Prima di iniziare con l'installazione:

•  Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di

installazione prescelta.

•  Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo).

Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.

•

Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di
corredo (ad esempio buste con viti, garanzie etc) , eventualmente va tolto e
conservato.


La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E’
tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei
materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere
sufficientemente robusto da sostenere il peso della cappa.


Nota:

 I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo

in alcuni modelli o particolari non forniti, da acquistare.

Manutenzione

Pulizia

Per la pulizia usare

ESCLUSIVAMENTE

 un panno inumidito con detersivi liquidi neutri.

NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l’uso di prodotti contenenti abrasivi.

NON UTILIZZARE ALCOOL!

Per tutte le operazioni di manutenzione utilizzare guanti da lavoro.

Filtro antigrasso

Fig. 1
Trattiene le particelle di grasso derivanti dalla cottura.

Il filtro antigrasso metallico

 deve essere pulito una volta al mese  con detergenti non

aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue
caratteristiche di filtraggio non cambiano assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 2
Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del

filtro carbone

 si verifica dopo un uso più o meno prolungato a

seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato
o rigenerato
Togliere i filtri antigrasso.
Montare i filtri a copertura del motore
Controllare che i

perni R

sul convogliatore corrispondano con le

asole S

, girare infine

in senso orario sino al bloccaggio.
Per lo smontaggio procedere in senso inverso.
Rimettere i filtri antigrasso.

Acquisto del filtro al carbone

Il filtro al carbone può essere acquistato sul sito web del Servizio di Assistenza o
presso i Centri di Assistenza Samsung. Fare riferimento alle informazioni riportate
nell'ultima pagina di questo manuale.

Sostituzione Lampade

Fig. 1

Disinserire l’apparecchio dalla rete elettrica.

Attenzione!

Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata con una dello stesso tipo così come specificato
nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.
Per accedere al vano lampade rimuovere la copertura

A

.

Utilizzare solo lampade alogene da 28W max (E14), avendo cura di non toccarle con le
mani.
Se l'illuminazione non dovesse funzionare, controllate  il corretto inserimento delle
lampade nella sede prima di chiamare l'assistenza tecnica.

Funzionamento

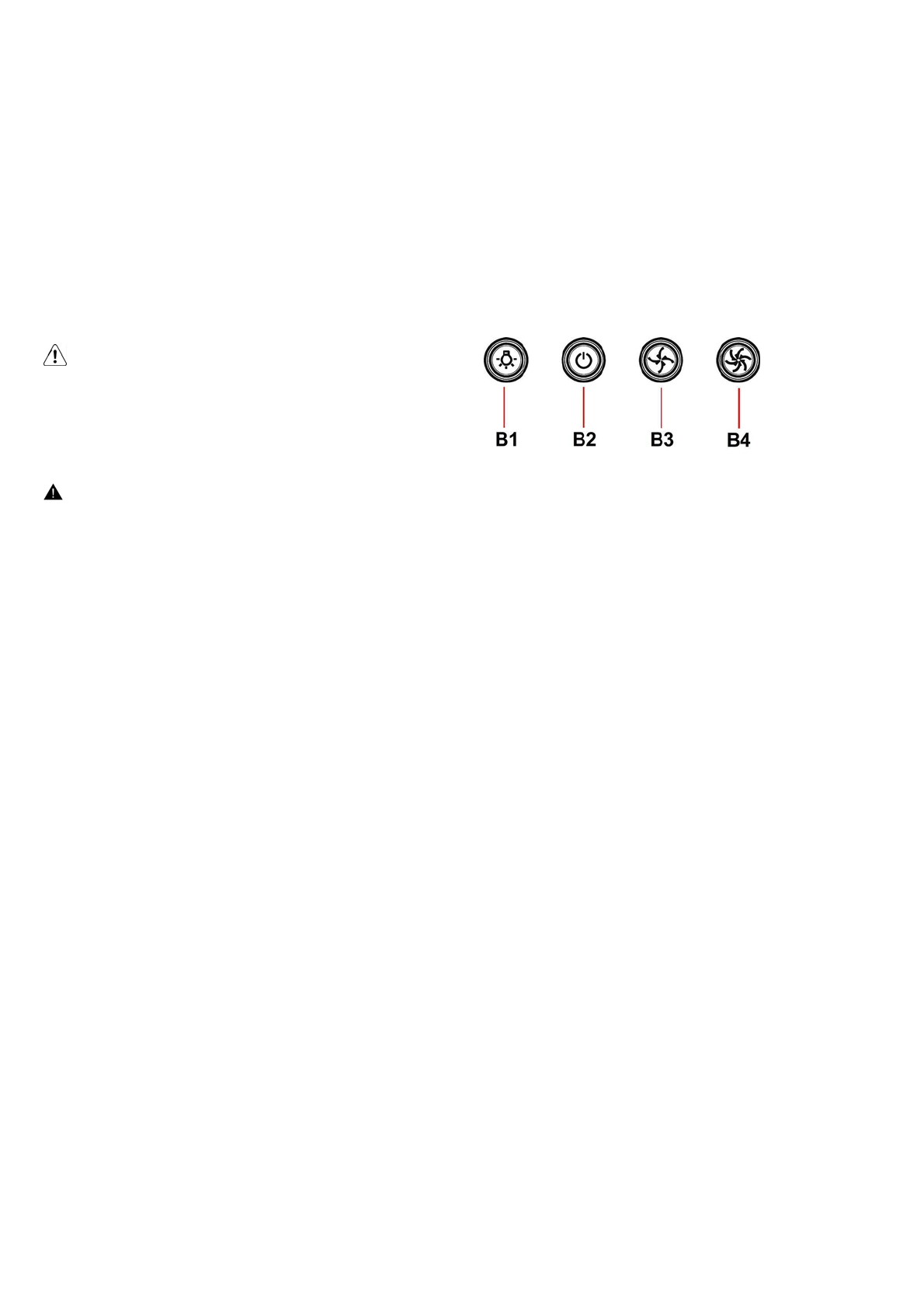

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione
ed un controllo di accensione della luce per l'illuminazione del piano di cottura.


B1. Luci

ON/OFF

Premere il pulsante Luci e le lampade si accenderanno.

Premere il pulsante Luci di nuovo e le lampade si spegneranno.


B2.

Motore di aspirazione ON/OFF

Premere il pulsante POWER e si attiverà l’aspirazione alla velocità
preimpostata.

Premere di nuovo per spegnere l’aspirazione.


B3. Velocità

media

Premere il pulsante “C” e l’aspirazione sarà attivata a velocità media


B4. Velocità

massima

Premere il pulsante “D” e l’aspirazione sarà attivata a velocità massima.
