18


Toepassingen

De afzuigkap is gemaakt voor het afzuigen van kookluchtjes en stoom, en uitsluitend
bedoeld voor huishoudelijk gebruik.
Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Versie met afvoerbuis (extractie)

De afzuigkap heeft aan de bovenkant een afvoer

B

om de kooklucht naar buiten af te

voeren (afvoerbuis en bevestigingsmateriaal niet meegeleverd).

Let op! Als de afzuigkap is geleverd met een koolstoffilter, moet dit worden
verwijderd.

Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de

zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

Filtratie-vorm

Als de kookdampen en stoom niet naar buiten kunnen worden afgevoerd, kan de
afzuigkap in de

filtratie-vorm

worden gebruikt, waarbij deflector

F

op de uitvoer wordt

bevestigd, alsmede een of meer koolstoffilters (afhankelijk van het betreffende model).
De gefilterde lucht komt daarna terug in de keuken via rooster

H

 aan de bovenkant.

Let op! Als de afzuigkap niet is geleverd met een koolstoffilter, moet dit worden
besteld en gemonteerd.

Installatie

Fig. 3

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50
cm bij een elektrische kookplaat en 65 cm bij een gaskookplaat of een kookplaat op gas
én elektriciteit.
Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt
genoemd, moet de grotere afstand worden gebruikt.

  Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de
binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een
stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar
blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de
stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een
tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge
stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Alvorens de afzuigkap weer aan het voedingsnet aan te sluiten controleer eerst of deze goed
werkt, controleer daarom altijd of de voedingskabel goed is aangesloten.


Montage

Voordat u met de installatie begint:
•

Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het

gekozen installatiegebied.

•

Verwijder de mogelijk meegeleverde koolfilter(s) (*) (zie ook het betreffende onderdeel

van deze gids). Koolfilter(s) moet(en) alleen aanwezig zijn als de afzuigkap in de
filtratie-vorm moet worden gebruikt.

•

Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten

(bijv. verpakte schroeven (*), garantiebewijs (*) etc.) en verwijder deze zo nodig.
Bewaren a.u.b.
Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste
muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde
installatiemonteur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het
betreffende type muur/plafond. Muur of plafond moeten sterk genoeg zijn om het
gewicht van de afzuigkap te kunnen houden.

Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel.
Alleen opbouwmontage.

Opmerking:

 De elementen gemarkeerd met het symbool "(*)" zijn optionele accessoires die

alleen samen met bepaalde modellen geleverd worden, of het zijn niet-geleverde onderdelen
die aangekocht moeten worden.

Onderhoud

Reinigen

ALLEEN

 reinigen met een doek die is bevochtigd met een neutraal vloeibaar

schoonmaakmiddel.

GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF

ANDERE VOORWERPEN

. Gebruik geen schuurmiddelen.

GEBRUIK GEEN

ALCOHOL!


Vetfilter

Fig. 1
Vangt vetdeeltjes op uit de kookdampen.
Het vetfilter

moet iedere maand worden gereinigd met een niet-agressief

reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de
laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat
verkleuren. Dit heeft echter geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijderen.


Koolfilter (alleen filtratie-vorm)

Fig. 2
Absorbeert ongewenste kookgeurtjes.

Wanneer het

koolfilter

 enige tijd is gebruikt, raakt het verzadigd,

afhankelijk van welk type voedsel wordt bereid en hoe vaak het vetfilter wordt
schoongemaakt.
De cartridge moet in ieder geval na vier maanden gebruik worden vervangen.
Het koolfilter mag NIET worden gewassen of geregenereerd.
Verwijder de vetfilters.
Plaats de koolfilters over de motor.
Lijn

pinnen R

op de kap uit met de

openingen S

. Draai ze vervolgens met de klok mee

vast.
Om de koolfilters te verwijderen, doet u het omgekeerde.
Zet de vetfilters weer terug.


Koolstoffilter kopen

Het koolstoffilter kan besteld worden op de website van de Servicedienst of bij de
Servicecentra Samsung. Raadpleeg de informatie op de laatste pagina van deze
handleiding.


Lampjes vervangen

Fig. 1

Koppel het apparaat los van het lichtnet.

Waarschuwing!

Wacht tot het lampje is afgekoeld voordat u het aanraakt.

Vervang lampjes alleen door hetzelfde type volgens de specificaties op het
productetiket of bij de lampvoet.
Verwijder klep

A

om de lampruimte

A

 te openen.

Vervang de defecte lamp door een nieuwe halogeenlamp van maximaal 28 W (E14)
DIE GESCHIKT IS VOOR OPEN ARMATUREN. Volg de aanwijzingen op de
verpakking en raak het glas van de nieuwe lamp niet aan.
Als een lampje het niet doet, kijkt u of ze goed zijn geplaatst voordat u om technische
ondersteuning vraagt.

Werking

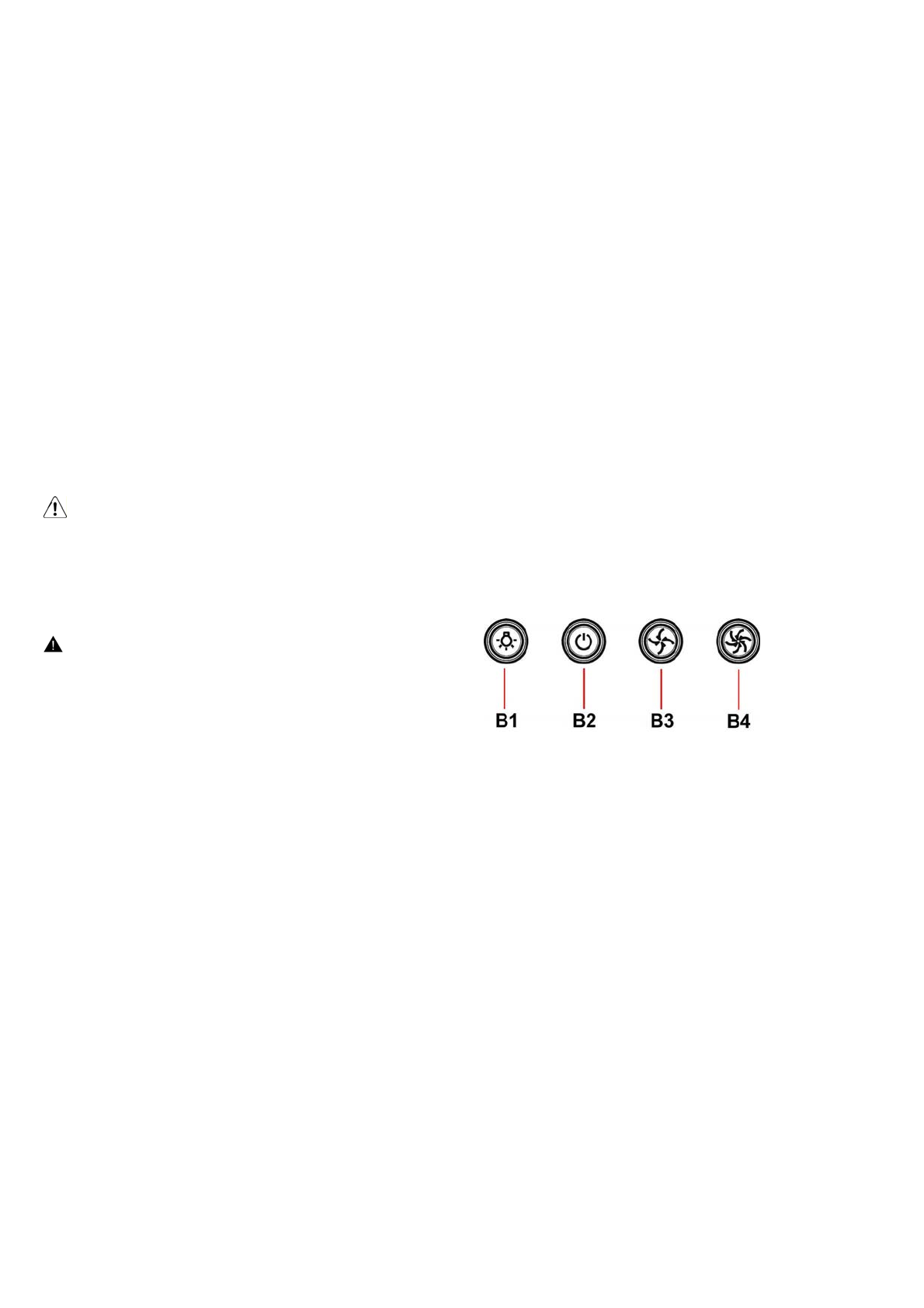

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van
afzuiging en een schakelaar voor de verlichting van het fornuis.

B1. Verlichting

ON/OFF

Druk op de knop Licht voor het inschakelen van de lampen.

Druk nogmaals op de knop Licht om de lampen uit te schakelen.

B2. Aanzuigmotor

ON/OFF

Druk op de knop POWER voor de activering van de aanzuiging met de
vooraf ingestelde snelheid.

Druk nogmaals om de aanzuiging uit te schakelen.

B3. Gemiddelde

snelheid

Druk op de knop “C” om de aanzuiging met de gemiddelde snelheid te
activeren

B4. Maximale

snelheid

Druk op de knop “D” om de aanzuiging met de maximale snelheid te
activeren
