20

Uso

O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destina-
se exclusivamente para uso doméstico.
O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do
ar, ou filtrante, com recirculação interna.

Versão aspirante

O exaustor é fornecido com uma saída de ar superior

B

 para a descarga do fumo para

o exterior (tubo de descarga e braçadeiras de fixação não fornecidos).

Aviso! Se o exaustor já estiver equipado com um filtro de carvão ativo, terá de
ser retirado.

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode
provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.

Versão filtrante

Caso não seja possível descarregar os fumos e vapores da cozedura para o exterior,
pode-se utilizar o exaustor na

versão filtrante

 montando o deflector

  F

 na chaminé e

um ou vários filtros de carvão activado (com base no modelo que se possui). Assim, os
fumos e vapores são reciclados na cozinha por meio das grelhas superiores

H.

Aviso! Se o exaustor não estiver equipado com um filtro de carvão, terá de ser
encomendado e colocado.

Instalação

Fig. 3

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a
parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos
e 65cm no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem uma distância maior,
deve-se levar em conta esta indicação.

  Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta
das características, situada no interior do exaustor. Se dotado de ficha, conectar o
exaustor a uma tomada em conformidade com as normas vigentes posta em zona
acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede)
ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar
um interruptor bipolar, em conformidade com a norma que assegure a desconexão
completa da rede nas condições da categoria de sobretensão III, conformemente às
regras de instalação.


ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica,
verificar o seu funcionamento, e verificar se o cabo de rede está montado
corretamente.

Montagem

Antes de iniciar a instalação:

•  Verificar que o produto adquirido tem as dimensões adequadas para a área

escolhida de instalação.

•  Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo

relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o
exaustor na versão filtrante.

•  Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais

extras (por exemplo envelopes com parafusos (*), garantias (*) etc.). Caso haja,
tirar e conservar.


O exaustor é fornecido com buchas de fixação adequadas para a maior parte das
paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação.
A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.


Nota:

 As partes indicadas com o símbolo "(*)" são acessórios opcionais fornecidos

apenas em alguns modelos ou opcionais não fornecidos, que podem ser serem
comprados.

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar
o uso de produtos contendo abrasivos.

NÃO UTILIZE ÁLCOOL!

Para todas as operações de manutenção, utilizar luvas de trabalho.

Filtro antigordura

Fig. 1
Capta as partículas de gordura provenientes da cozedura.

O Filtro de gordura deve ser  limpo uma vez por mês com detergentes não agressivos.
O filtro pode ser lavado  manualmente ou na máquina de lavar louça a baixas
temperaturas e com ciclo breve.
O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça,
mas suas características de filtração não se alteram.
Para desmontar o filtro antigordura puxe o puxador de libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Fig. 2
Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de

carvão ativado

 verifica-se após um uso mais ou menos

prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de
gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.
NÃO pode ser lavado ou regenerado.
Retire os filtros de gordura.
Monte os filtros de cobertura do motor.
Certifique-se de que os

pernos R

do transportador correspondem às

aberturas S

;

depois, rode no sentido dos ponteiros do relógio até bloquear.
Para desmontar, siga a ordem inversa.
Monte novamente os filtros de gordura.


Compra do filtro de carbono

O filtro de carbono só pode ser adquirido no website do Serviço de Assistência ou nos
Centros de Assistência Samsung. Consultar as informações referidas na última página
deste manual.

Substituição das lâmpadas

Fig. 1

Desligar o aparelho da rede elétrica;

Atenção!

Antes de tocar nas lâmpadas, certifique-se de que estão frias.

Substituir a lâmpada queimada com outra do mesmo tipo, conforme especificado na
etiqueta de caracteristicas ou perto da própria lâmpada no exaustor.
Para aceder às lâmpadas remover a cobertura

A

.

Utilize exclusivamente lâmpadas de halogéneo de 28W max (E14), tendo o cuidado de
não as tocar com as mãos.
Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente
no seu devido lugar antes de chamar a assistência técnica.

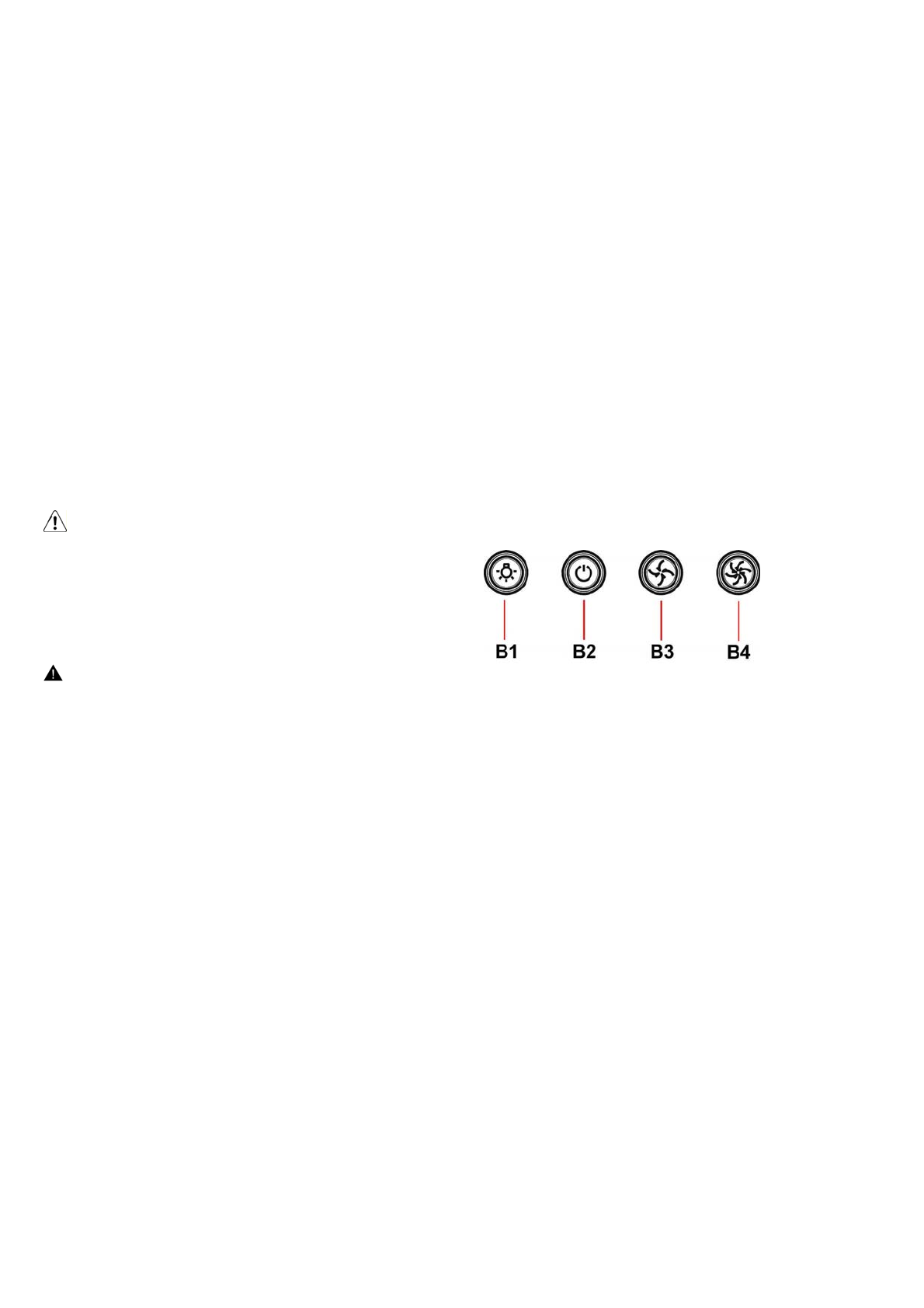

Funcionamento

O exaustor vem equipado com um painel de comandos com um controlo de velocidade
de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

B1. Luzes

ON/OFF

Pressionar o botão Luzes e as lâmpadas acendem-se.

Pressionar o botão Luzes novamente e as lâmpadas desligam-se.

B2.

Motor de aspiração ON/OFF.

Pressionar o botão para ativar a aspiração à velocidade configurada.

Pressionar novamente para desligar a aspiração.

B3. Velocidade

média

Pressionar o botão e a aspiração será ativada à velocidade média

B4. Velocidade

máxima

Pressionar o botão e a aspiração será ativada à velocidade máxima
