benutzen Sie die Intensivstufe(n) nur bei extremen Situationen.  Wechseln Sie die Kohlefilter,

wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten.  Säubern Sie die
Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten.  Verwenden
Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des
Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu
minimieren.

Betriebsart

Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und
Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.
Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Haube verfügt über einen oberen Luftaustritt

B

zum Ableiten der Küchengerüche nach

außen (Abluftrohr und Rohrschellen werden nicht geliefert).

Achtung! Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein, so
muß dieser entfernt werden.

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine
Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.
Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

Umluftbetrieb

Wenn Dampf und Kochgerüche nicht nach außen geleitet werden können, kann man die
Haube in Umluftversion umstellen. Setzen Sie den Deflektor

F

 auf den

Luftauslass

oben auf der Haube und (je nach Modell) einen oder
mehrere Kohlefilter. Diese fangen Dämpfe und Gerüche
auf, die gereinigte Luft wird in die Küche zurückgeleitet
durch das

Gitter

H

.

Achtung! Sollte die Dunstabzugshaube nicht mit einem Aktivkohlefilter versehen sein,
ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einzusetzen.

Befestigung

Bild 3

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der
Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von
Gas- oder kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben,
ist dieser zu berücksichtigen.

  Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im
Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der
Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der
Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage
anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz garantiert.


HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung
(Steckdose) ordnungsgemäß montiert wurde.

Montage

Bevor Sie mit der Montage beginnen:

•  Überprüfen Sie, dass das erstandene Produkt von der Größe her dem Bereich

entspricht, in dem es angebracht werden soll.

•  Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den

entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die
Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.

•  Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus

Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tütchen mit
Schrauben (*), die Garantie (*), usw.) befindet; falls vorhanden, entfernen Sie dieses und
heben Sie sie auf.


Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet
sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob
die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke
das Gewicht der Abzugshaube tragen können.


Hinweis:

 Die mit dem“(*)“ Symbol versehenen Elemente sind optionales Zubehör, welche nur

bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und
getrennt zu erwerben sind.

Wartung

Reinigung

Zur Reinigung

AUSSCHLIESSLICH

 ein mit flüssigem Neutralreiniger getränktes Tuch

verwenden.

KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN!

Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL

VERWENDEN!

Für alle Wartungsvorgänge die Arbeitshandschuhe verwenden.

Fettfilter

Bild 1
Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.
Der Metallfettfilter

 muss einmal monatlich gewaschen werden. Das kann mit einem

milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine
abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 2
Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des
Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des

Aktivkohlefilters

 auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate

ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Entfernen Sie den/die Fettfilter.
Bauen Sie die den Motor abdeckenden Aktivkohlefilter ein je nach Modell:
Stellen Sie sicher, dass die

Stifte R

 am Abluftkanal in die

Schlitze S

eingreifen, drehen

Sie dann den Aktivkohlefilter im Uhrzeigersinn, bis er einrastet.
Gehen Sie zum Herausnehmen des Aktivkohlefilters in umgekehrter Reihenfolge vor.
Setzen Sie den/die Fettfilter wieder ein.


Erwerb des Kohlefilters

Die Aktivkohlefilter können über die Samsung Service Webseite und

beim Samsung-Kundendienst nachgekauft werden. Die Kontaktdaten

finden Sie auf der letzten Seite dieser Anleitung.

Ersetzen der Lampen

Bild 1

Das Gerät vom Stromnetz  nehmen.

Hinweis:

 Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Ersetzen Sie die defekte lampe durch eine neue des gleichen Typs und gleicher
Leistung, wie im Typenschild angegeben
Zum Austausch der Lampen muss der Deckel

A

 entfernt werden.

Ausschließlich Halogenlampen zu 28 W max (E14) verwenden und darauf achten,
diese nicht mit den Händen zu berühren.
Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei
eingesetzt sind, bevor man sich an den Kundendienst wendet.

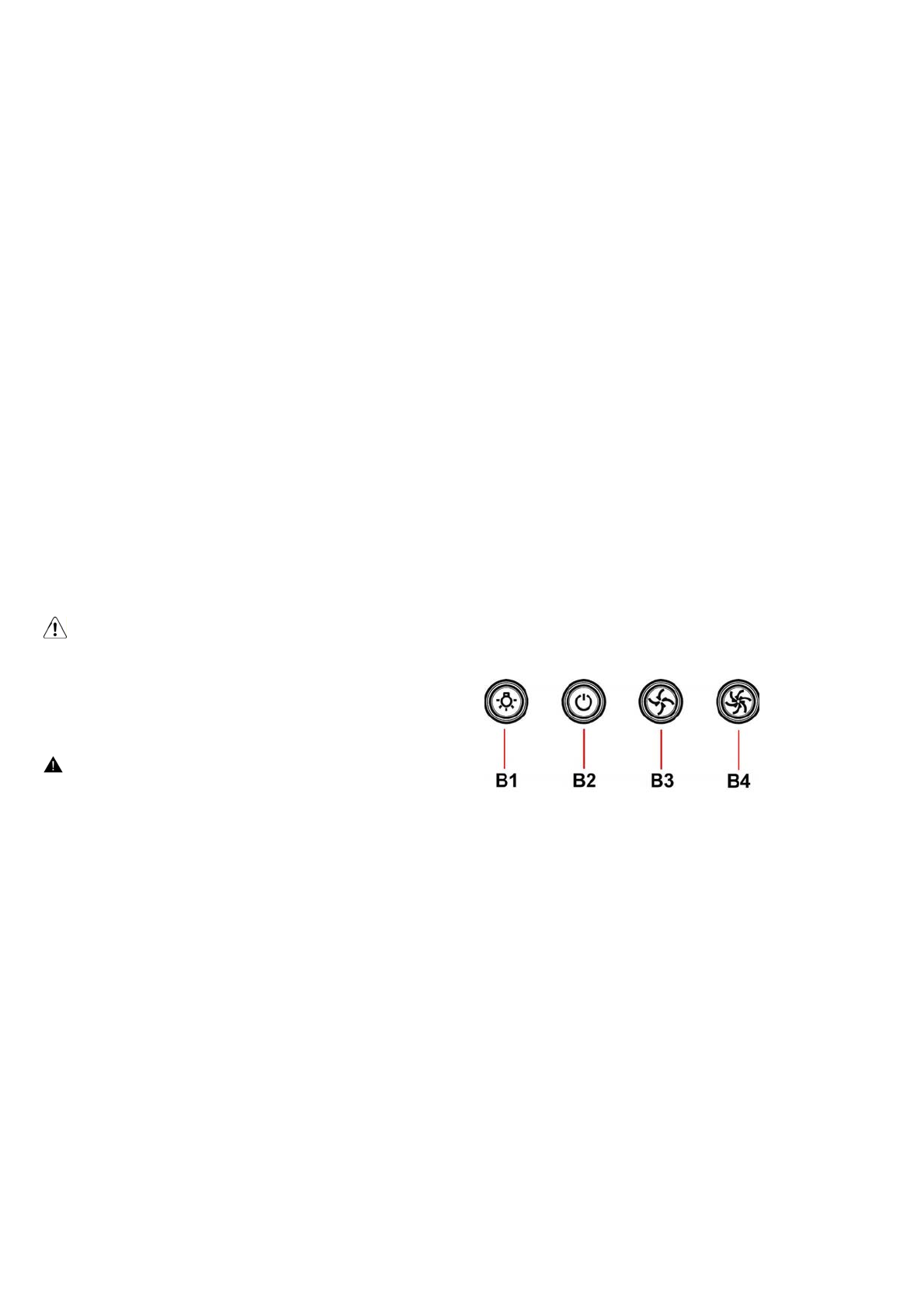

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer
Steuerung für die Ansaugstärke bzw. -geschwindigkeit, sowie einer Steuerung zur
Einstellung der Arbeitsplatzbeleuchtung versehen ist.

B1. Licht

EIN/AUS

Die Taste Licht drücken und die Lampen gehen an.

Die Taste Licht erneut drücken und die Lampen gehen aus.

B2. Gebläsemotor

EIN/AUS

Die Taste POWER drücken und es aktiviert sich die Ansaugung mit der
voreingestellten Geschwindigkeit.

Zum Abschalten der Ansaugung erneut drücken

B3. Mittlere

Geschwindigkeit

Die Taste “C” drücken und die Ansaugung wird mit mittlerer
Geschwindigkeit aktiviert


B4. Höchstgeschwindigkeit

Die Taste “D” drücken und die Ansaugung wird mit Höchstgeschwindigkeit
aktiviert.
