Электрическое подключение

Обязательно обратите внимание перед

электрическим подключением на
указания и предупреждения в разделе
«Указания по технике безопасности»!

Электроподключение вытяжки должно

выполняться только квалифицированным
монтером-электриком, которому известны
предписания предприятия, ответственного
за энергоснабжение Вашего района.

ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ

Из-за соображений безопасности замена
поврежденных соединительных проводов
вытяжки должна осуществляться
предприятием-изготовителем, его
службой сервиса или другими
квалифицированными специалистами.

Соединительный кабель после

подключения к сети необходимо
безопасно уложить.

Вытяжку разрешается подключать

только к установленной согласно
предписаниям розетке с защитным
контактом.

Розетку с защитным контактом

желательно расположить по возможности
позади обшивки вытяжной трубы.

– Розетка с защитным контактом должна

подключатся к электросети через
собственный контур тока.

– Если по завершении монтажа вытяжки

розетка с защитным контактом оказалась
в недоступном месте, то в этом случае
необходимо установить
разъединительное устройство, как при
стационарном подключении.

При необходимости в стационарном
подключении

Для подключения к электросети

требуется установка разъединительного
устройства. В качестве разъединительных
устройств следует использовать
переключатели с зазорами между
контактами более 3 мм и отключением
всех полюсов. Сюда относятся линейные
защитные автоматы, предохранители и
контакторы.

Электрические характеристики

Необходимые для электроподключения
характеристики Вы найдете на фирменной
табличке внутри бытового прибора, сняв
жироулавливающие фильтры.

Длина соединительного кабеля:
ок. 1,30 м

Данная  вытяжка соответствует требованиям
Правил ЕС по подавлению радиопомех.

Монтаж

Обязательно обратите внимание перед

монтажом на указания и предупреждения
в разделе «Указания по технике
безопасности»!

Вытяжка

предназначена для крепления

к стене кухни.

Соблюдайте минимальное расстояние

между кухонной плитой и вытяжкой
(смотрите «Указания по технике
безопасности», «Правильный монтаж»)!

Старайтесь избегать повреждений

нестойких поверхностей!

Подготовка стены

ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ,

ОПАСНОСТЬ ПОВРЕЖДЕНИЙ

Перед тем как начать сверлить отверстия,
проверьте, нет ли на предусмотренном для
монтажа участке расположенных под
штукатуркой электрических и прочих
бытовых проводов.

Стена должна быть ровной

и вертикальной.

Входящие в комплект поставки винты

и дюбели рассчитаны на массивную
кирпичную кладку. Для стен другой
конструкции (напр., из гипсокартона,
пористого бетона, кирпича из поротона)
необходимо использовать соответственно
другие, подходящие средства крепления.
Проследите, чтобы стена обладала
достаточной несущей способностью.

Старайтесь, чтобы глубина высверленных

отверстий соответствовала длине винтов.

Позаботьтесь о прочной фиксации

дюбелей.

Макс. вес вытяжки: 55 кг

В конструкцию могут вноситься изменения
в рамках технического развития.

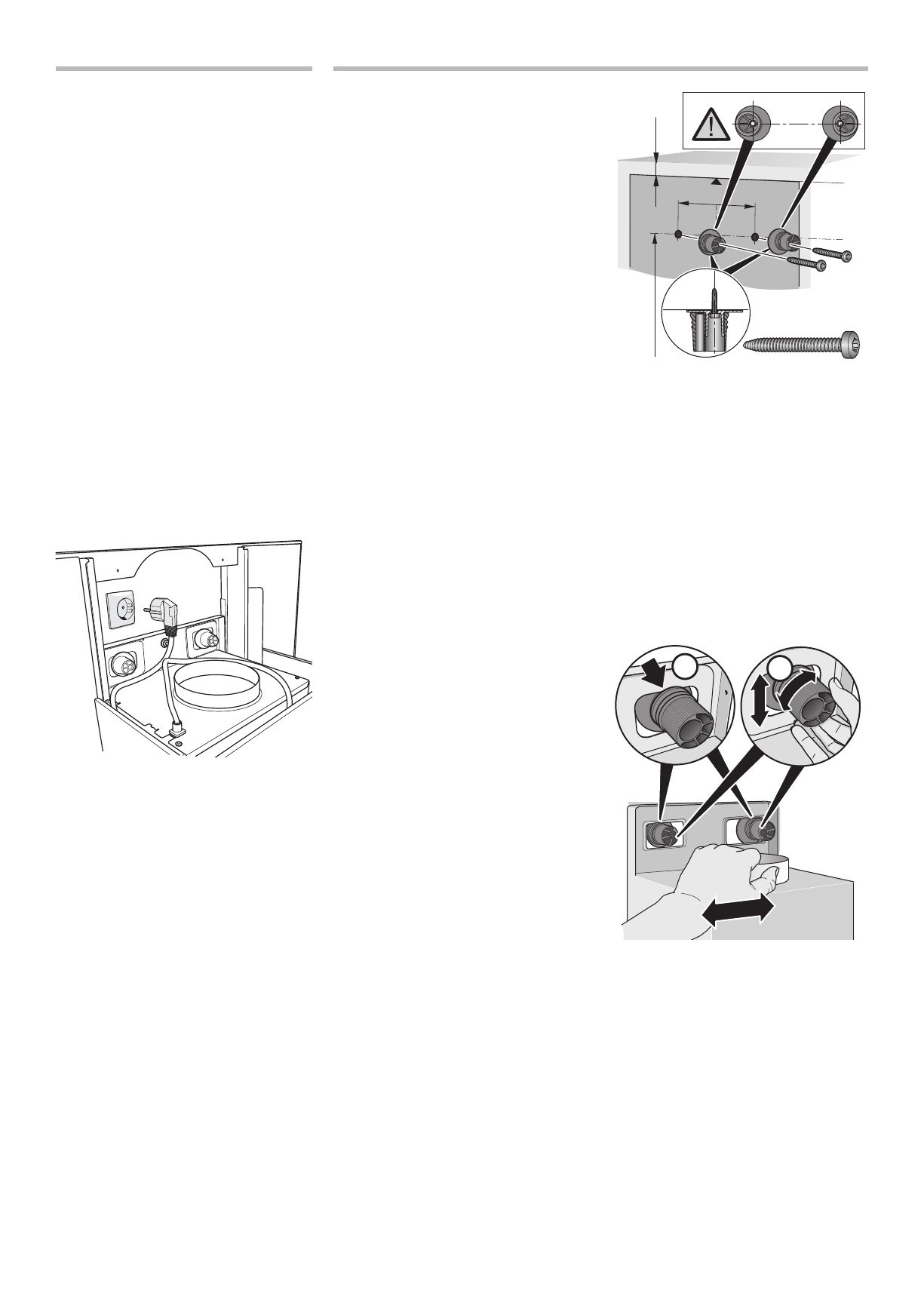

Подготовка монтажа

1.

С помощью прилагаемого шаблона
обозначьте на стене точки для крепления
винтов и контур участка подвешивания
вытяжки, чтобы облегчить подвешивание.
Нижний край шаблона соответствует
нижнему краю вытяжки.

2.

Просверлите 2 отверстия Ø 8 мм для
крепления вытяжки и вдавите дюбели
заподлицо со стеной.

3.

Привинтите подвесные опоры для
вытяжки:

прочно, макс. 3 Нм

Следите за правильным
расположением подкладных колец
и подвесных опор!

Подвешивание и выравнивание

1.

Повесьте вытяжку так, чтобы она прочно
зафиксировалась сзади на подвесных
опорах

Ⓐ

.

2.

Выровняйте вытяжку по высоте
с помощью подвесных опор.
При необходимости вытяжку можно
передвинуть вправо или влево

Ⓑ

.

100

983

209

2x

A

B
