31

Allacciamento elettrico

Prima dell'allacciamento elettrico,

osservare assolutamente le istruzioni ed
avvertenze nel capitolo "Avvertenze di
sicurezza"!

La cappa aspirante deve essere allacciata

solo da un elettricista qualificato, che
conosca le norme della competente azienda
di fornitura dell'energia elettrica.

PERICOLO DI LESIONI

Se il cavo di collegamento della cappa
aspirante è danneggiato, per evitare pericoli,
deve essere sostituito dal costruttore, dal suo
servizio assistenza clienti o da una persona
in possesso di simile qualificazione.

Dopo il collegamento alla rete, il cavo di

collegamento deve essere disposto in
posizione sicura.

Collegare la cappa aspirante solo ad una

presa con contatto di terra installata a norma.

Installare la presa con contatto di terra

possibilmente dietro il rivestimento del
camino.

– La presa con contatto di terra deve essere

collegata tramite un proprio circuito.

– Se la presa con contatto di terra dopo il

montaggio della cappa aspirante non
fosse più accessibile, deve essere
disponibile un dispositivo di separazione
come nell'allacciamento fisso

In caso di necessità del collegamento
fisso

Sul lato impianto deve essere previsto un

dispositivo di separazione. Come dispositivo
di separazione sono validi interruttori con
un'apertura fra i contatti superiore a 3 mm
e disinserzione su tutti i poli. Fanno parte di
questi gli interruttori automatici, i fusibili ed
i contattori.

Dati elettrici

I dati di allacciamento necessari sono riportati
sulla targhetta porta-dati visibile, dopo la
rimozione del filtro per grassi, nell'interno
della cappa aspirante.

Lunghezza del cavo di allacciamento:
ca. 1,30 m

Questa cappa aspirante è conforme alle
norme di soppressione radiodisturbi CE.

Montaggio

Prima del montaggio, osservare

assolutamente le istruzioni ed avvertenze
nel capitolo "Avvertenze di sicurezza"!

La cappa aspirante

è prevista per il

montaggio a muro.

Attenzione alla distanza minima fra piano

di cottura e cappa aspirante (vedi «Avvertenze
di sicurezza»)!

Attenzione a non danneggiare le delicate

superfici!

Preparazione del muro

PERICOLO DI LESIONI,
PERICOLO DI DANNI MATERIALI

Prima di trapanare fori, controllare se nel luogo
di montaggio previsto passano sotto traccia
condutture elettriche o di altri impianti.

Il muro deve essere piano e verticale.

Le viti ed i tasselli in dotazione sono idonei

per muri massicci. Per altre strutture murarie
(ad es. cartongesso, calcestruzzo poroso,
mattoni di calcestruzzo poroso ) usare mezzi
di fissaggio adeguati.
Prestare attenzione alla sufficiente portata
del muro.

Prestare attenzione che la profondità dei

fori corrisponda alla lunghezza delle viti.

Provvedere alla solida tenuta dei tasselli.

Peso max. in kg: 55

Con riserva di modifiche costruttive nel
quadro dell'evoluzione tecnica.

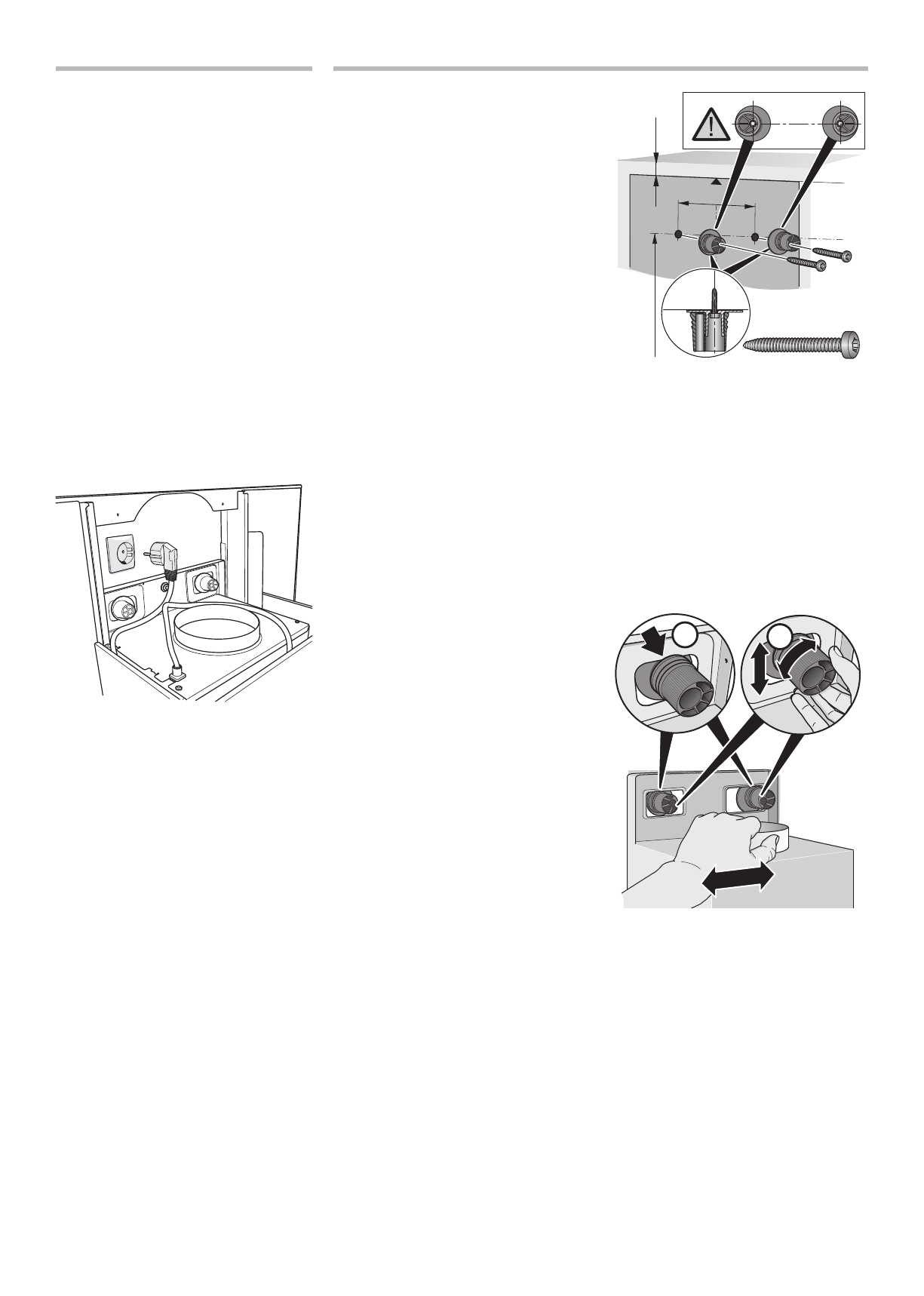

Preparazione del montaggio

1.

Con l'aiuto dell'acclusa dima, tracciare le
posizioni per le viti e, per un aggancio più
facile, il contorno della zona di sospensione.
Il bordo inferiore della dima corrisponde al
bordo inferiore della cappa aspirante.

2.

Trapanare 2 fori Ø 8 mm per la sospensione
della cappa aspirante ed inserire i tasselli
a paro con la parete.

3.

Avvitare le sospensioni per la cappa
aspirante:

a mano max. 3 Nm

Attenzione alla corretta posizione delle
rondelle e delle sospensioni!!

Sospensione e livellamento

1.

Appendere la cappa aspirante in modo
che dietro s'innesti saldamente nelle
sospensioni.

Ⓐ

.

2.

Portare la cappa aspirante in posizione
orizzontale ruotando le sospensioni.
Se necessario la cappa aspirante può
essere spostata verso destra o sinistra

Ⓑ

.

100

983

209

2x

A

B
