відповідала

попередньо

накресленій

центральній

лінії

,

а

нижня

сторона

шаблону

відповідала

нижній

стороні

змонтованого

ковпака

 (

2

).

•

Зробити

  3

отвори

свердлом

на

Ø

  8

мм

і

закріпити

опорний

кронштейн

за

допомогою

  2

дюбелів

і

шуруп

на

стіні

 (

3

),

вставити

третій

дюбель

у

нижній

отвір

.

•

Прикласти

опорний

кронштейн

каміну

„G“

до

стіни

,

що

прилягає

до

стелі

,

використовуючи

його

у

якості

схеми

свердління

  (

при

наявності

,

невеличка

щілина

на

планці

має

співпасти

з

попередньо

накресленою

на

стіні

лінією

),

позначити

олівцем

  2

отвори

,

зробити

їх

((

Ø

8

мм

)

і

вставити

 2

дюбеля

.

Закріпити

опорний

кронштейн

каміну

на

стіні

  2

шурупами

 5x45

мм

(4)

.

•

Відкрити

відвідний

екран

і

витягнути

фільтр

затримки

жирів

 (

див

.

відповідний

параграф

).

•

Підвісити

ковпак

(5)

,

відрегулювати

його

положення

(6-7)

і

закріпити

остаточно

 1

шурупом

та

шайбою

(8)

.

•

Виконати

електричне

під

'

єднання

(9)

,

але

залишити

ковпак

не

під

'

єднаним

до

загального

електричного

щитка

помешкання

.

•

Встановити

на

вихідному

отворі

ковпака

фланець

з

комплекту

(10)

.

•

Під

'

єднати

трубу

  (

11

  –

труба

і

хомути

для

фіксації

не

входять

у

комплект

,

їх

потрібно

купити

)

для

відводу

випарів

до

з

’

єднувальної

втулки

,

розміщеної

зверху

двигуна

усмоктування

.

Інший

край

труби

повинен

бути

під

'

єднаний

до

механізму

викиду

випарів

назовні

у

випадку

використання

ковпака

у

режимі

виводу

повітря

.

У

випадку

,

коли

потрібно

використовувати

ковпак

у

режимі

рециркуляції

,

закріпити

на

опорному

кронштейні

каміну

G

дефлектор

  F

і

під

'

єднати

інший

край

труби

до

з

’

єднувальної

втулки

,

розміщеної

на

дефлекторі

(

12

).

•

Приставити

каміни

і

зафіксувати

їх

зверху

 2

шурупами

(13

а

)

до

опорного

кронштейну

каміну

„G“

  (

13b

)

і

посунути

нижню

частину

каміну

зверху

над

ковпаком

,

зафіксувати

потім

 2

шурупами

.

•

Змонтувати

фільтр

затримки

жиру

і

закрити

відвідний

екран

.

Увага

!

У

випадку

використання

ковпака

у

режимі

виводу

повітря

,

зняти

  (

якщо

є

у

комплекті

)

вугільний

фільтр

і

стержні

для

фіксації

  (

розміщений

позаду

фільтру

затримки

жирів

 –

див

.

відповідний

параграф

).

При

використанні

ковпака

у

режимі

рециркуляції

перевірити

,

чи

вугільний

фільтр

вже

є

встановлений

позаду

фільтру

затримки

жирів

,

і

,

якщо

немає

,

купити

і

встановити

його

.

Опис

ковпака

Мал

. 1

1.

Панель

управління

2.

Фільтр

затримки

жиру

3.

Ручка

відчеплення

фільтру

затримки

жиру

4.

Галогенна

лампа

5.

Відвідний

екран

6.

Телескопічний

камін

7.

Вивід

повітря

 (

тільки

в

режимі

рециркуляції

)

Функціонування

Використовуйте

інтенсивну

швидкість

у

випадку

особливо

високої

концентрації

кухонних

парів

.

Рекомендуємо

включити

ковпак

за

  5

хвилин

до

початку

готування

їжі

і

залишити

його

включеним

на

протязі

  15

хвилин

після

закінчення

готування

їжі

.

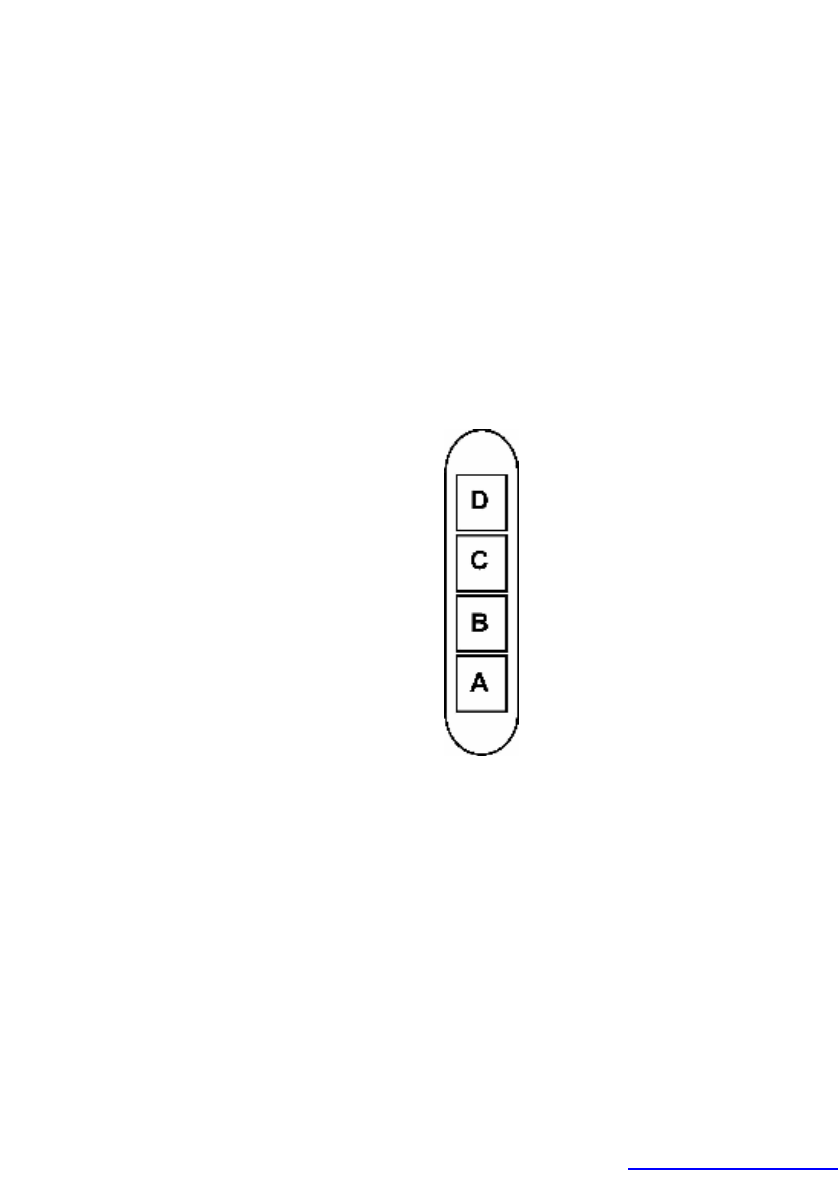

Модель

з

панеллю

на

 4

кнопки


A.

Вимикач

світла

 ON/OFF.

B.

Вимикач

  ON/OFF

і

вибір

швидкості

  1

(

у

випадку

малої

кількості

випарів

і

диму

)

B+C.

Вибір

швидкості

  2  (

у

випадку

середньої

кількості

випарів

і

диму

)

B+D.

Вибір

швидкості

  3 (

у

випадку

великої

кількості

випарів

і

диму

)

Догляд

Перед

тим

як

виконати

будь

-

яку

операцію

по

догляді

відключити

ковпак

від

електромережі

.

Чистка

Ковпак

має

чиститись

часто

і

як

зовні

так

і

в

середині

  (

по

крайній

мірі

з

такою

ж

періодичністю

як

і

догляд

за

фільтрами

для

затримання

жирів

).

Для

чистки

використовуйте

спеціальну

серветку

,

намочену

нейтральним

рідким

миючим

засобом

.

Не

використовуйте

засоби

що

мають

абразивні

матеріали

.

НЕ

ВИКОРИСТОВУЙТЕ

СПИРТ

!

Відвідний

екран

Відвідний

екран

повинен

завжди

залишатися

закритим

і

відкриватися

тільки

у

випадку

обслуговування

 (

напр

.

очистка

чи

заміна

фільтрів

).

Відкриття

відвідного

екрана

:

Сильно

натиснути

на

нижню

частину

відвідного

екрана

;

після

розчеплення

провести

його

догори

.
