52

come  schema  di  foratura  (se  presente,  la  piccola  asola
ricavata  sul  supporto  deve  coincidere  con  la  linea
precedentemente  tracciata  sul  muro)  e  segnare  con  la
matita 2 fori, eseguire i fori (

Ø

8mm), inserire 2 tasselli.

Fissare  la  staffa  di  supporto  camini  alla  parete  con  2  viti
5x45mm

(4)

.

•   Aprire  lo  schermo  vapori  e  rimuovere  il  filtro  grassi  (vedi

paragrafo relativo).

•   Appendere  la  cappa

(5)

,  regolarne  la  posizione

(6-7)

  e

fissarla in modo definitivo con 1 vite e rondella

(8)

.

•

Eseguire  la  connessione  elettrica

(9)

,  ma  lasciare  la

cappa scollegata dal quadro elettrico generale di casa.

•   Installare sul foro di uscita della cappa la flangia fornita a

corredo

(10)

.

•

Eseguire  la  connessione  di  un  tubo  (

11

  -  tubo  e  fascette

per  il  fissaggio  non  fornite,  da  acquistare)    per  lo  scarico
dei  fumi  all’anello  di  connessione  posto  sopra  l’unit

à

motore aspirante.

L’altra  estremit

à

  del  tubo  dovr

à

  essere  collegata  ad  un

dispositivo  di  espulsione  fumi  verso  l’esterno  in  caso  di
utilizzo della cappa in versione aspirante.

Nel caso si voglia utilizzare la cappa in versione filtrante,
allora  fissare  alla  staffa  di  supporto  camini

G

  il  deflettore

F

  e  collegare  l’altra  estremit

à

  del  tubo  all’anello  di

connessione posto sul deflettore

(12)

.

•

Applicare  i  camini  e  fissarli  sopra  con  2  viti  (

13a

)  alla

staffa  di  supporto  camini

„G“

  (

13b

).  e  far  scivolare  la

parte  inferiore  del  camino  sopra  la  cappa,  fissare  infine
con 2 viti.

•   Montare il filtro grassi e chiudere lo schermo vapori.


Attenzione!

Se  la  cappa  deve  essere  utilizzata  in

versione  aspirante,  togliere,  se  fornito  in  dotazione,  il
filtro  al  carbone  e  le  bacchette  di  fissaggio  (posto  sul
retro del filtro grassi - vedi paragrafo relativo).

Se  la  cappa  deve  essere  utilizzata  in  versione  filtrante
verificare  che  il  filtro  al  carbone  sia  gi

à

  montato  sul  retro

del filtro grassi o, in assenza, acquistatelo ed installatelo.

Opis kuhinjske nape

Slika 1
1.

 Kontrolna tabla

2.

 Filtar za uklanjanje masno

ć

e

3.

 Ru

č

ica za skidanje  filtra za uklanjanje masno

ć

e

4.

 Halogena lampa

5.

 Zaštita od pare

6.

 Teleskopski kamin

7.

 Izlaz za zrak (samo za upotrebu u  filtracijskoj verziji)

Funkcioniranje

Upotrebljavajte ve

ć

u brzinu u slu

č

aju velikog prisustva pare u

kuhinji. Savjetujemo da uklju

č

ite usisavanje 5 minuta prije

nego što po

č

nete s kuhanjem i da ostavite da djeluje  nakon

što ste završili s kuhanjem za još otprilike 15 minuti.

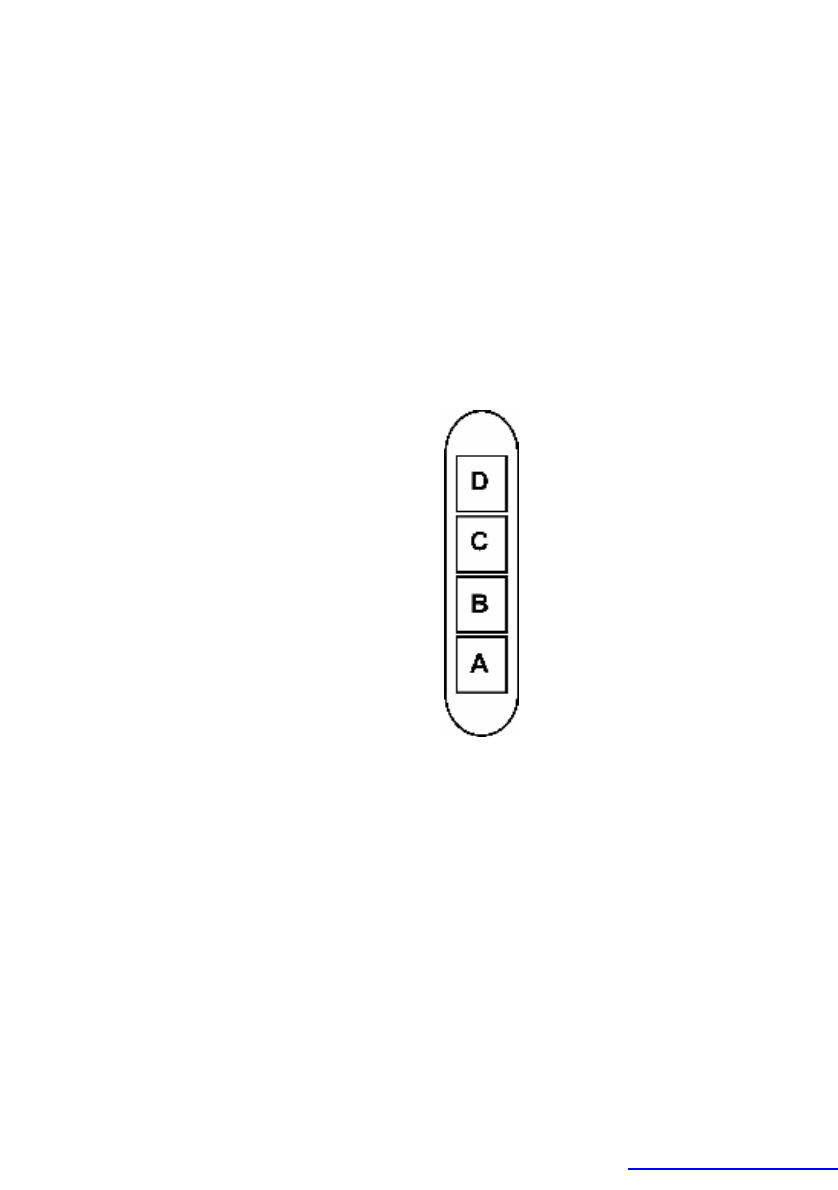

Modello con pulsantiera a 4 tasti


A.

Interruttore luce ON/OFF.

B.

Interruttore  ON/OFF  e  selezione
velocit

à

  1  (in  caso  di  poco  vapore  e

fumo)

B+C.

Selezione  velocit

à

    2  (in  caso  di  media

quantit

à

 di vapore e fumo)

B+D.

Selezione  velocit

à

    3  (in  caso  di  molto

vapore e fumo)
