6

vorher  gezogenen  Mittellinie  übereinstimmt,  und  die
untere  Kante  der  Verkleidung  mit  dem  unteren  Teil  der
Dunstabzugshaube

übereinstimmt,

sobald

diese

zusammengebaut ist

(2)

.

•

 Bohren  Sie  3  Löcher  mit  dem  Bohrer

Ø

  8  mm  und

befestigen  Sie  Stützebügel  mit  2  Dübel  und  Schrauben
an  die  Wand.

(3)

  setzen  Sie  den  dritten  Dübel  ins  untere

Loch.

•

Den  Haltebügel  der  Ablüftschächte

„G“

  an  der  Wand

anbringen, die in die Decke übergeht, verwenden Si eden
Bügel  als  Bohrschablone  (falls  vorhanden,  muss  die
kleine  Öffnung  an  der  Halterung  mit  der  vorher  an  der
Wand  markierten  Linie  übereinstimmen)  und  markieren
Sie  mit  einem  Bleistift  zwei  Löcher,  bohren  Sie  diese
(

Ø

8mm) und stecken Sie 2 Dübel hinein.

Befestigen  Sie  den  Haltebügel  der  Abluftschächte  mit  2
Schrauben 5x45mm an der Wand

(4)

.

•   Öffnen  Sie  den  Dunstschirm  und  entfernen  Sie  den

Fettfilter (siehe den entsprechenden Absatz).

•   Hängen  Sie  die  Dunstabzugshaube  auf

(5)

,  regulieren

Sie die Position

(6-7)

 und befestigen Sie sie endgültig mit

einer Schraube und Ferderring

(8)

.

•

Führen  Sie  den  elektrischen  Anschluss  durch

(9)

,  aber

schließen  Sie  die  Dunstabzugshaube  noch  nicht  an  das
Stromnetz des Hauses an.

•

Bringen

Sie

am

der

Austrittsöffnung

der

Dunstabzugshaube den mitgelieferten Flansch an

(10)

.

•

Schließen  Sie  ein  Rohr  (

11

  –  Rohr  und  Rohrschellen

werden  nicht  mitgeliefert,  sondern  müssen  zusätzlich
erworben  werden)  zum  Ableiten  der  Dünste  an  den
Verbindungsring  an,  der  über  der  Motoreinheit
angebracht ist.

Das  andere  Ende  des  Rohres  mussa  n  eine  Vorrichtung
angeschlossen werden, welches die Dünste im Falle des
Abluftbetriebs ins Freie leitet.

Wenn die Haube im Umluftbetrieb betrieben werden soll,
bringen Sie an dem Haltebügel der Abluftschächte

G

das

Luftleitblech

F

  an  und  schliessen  Sie  das  andere  Ende

des  Rohres  an  den  Verbindungsring  auf  dem
Luftleitblech an

(12)

.

•

Bringen Sie die Abluftschächte an und befestigen Sie sie
mit 2 Schrauben (

13a

) am Haltebügel  der Abluftschächte

„G“

 (

13b

). Lassen Sie den unteren Teil des Schachts an

die dafür vorgesehene Stelle über der Haube gleiten.

•

Setzen  Si  eden  Fettfilter  ein  und  schliessen  Sie  den

Dunstschirm.

Achtung!

Wenn  die  Haube  mit  Abluftbetrieb  betrieben

werden  soll,  entfernen  Sie  den  eventuell  mitgelieferten
Kohlefilter  und  die  Befestigungen  (an  der  Rückseite  des
Fettfilters  angebracht  –  siehe  den  entsprechenden
Absatz).

Wenn die Dunstabzugshaube mit Umluftbetrieb betrieben
werden  soll,  überprüfen  Sie,  dass  der  Kohlefilter  an  der
Rückseite  des  Fettfilters  befestigt  ist,  bzw.  sollte  er  nicht
vorhanden sein, erwerben Sie ihn und bringen Sie ihn an.

Beschreibung der Dunstabzugshaube

Bild 1
1.

 Bedienfeld

2.

 Fettfilter

3.

Griff zum Aushaken des Fettfilters

4.

 Halogenlampe

5.

 Dunstschirm

6.

 Teleskopkamin

7.

Luftaustritt (nur bei Umluftbetrieb)

Betrieb

Im  Falle  einer  sehr  intensiven  Küchendunstkonzentration  die
höchste  Saugstärke  einschalten.  Es  wird  empfohlen,  die
Dunstabzugshaube  schon  fünf  Minuten  vor  Beginn  des
Kochvorganges  einzuschalten  und  sie  nach  dessen
Beendigung  noch  ungefähr  15  Minuten  weiterlaufen  zu
lassen.

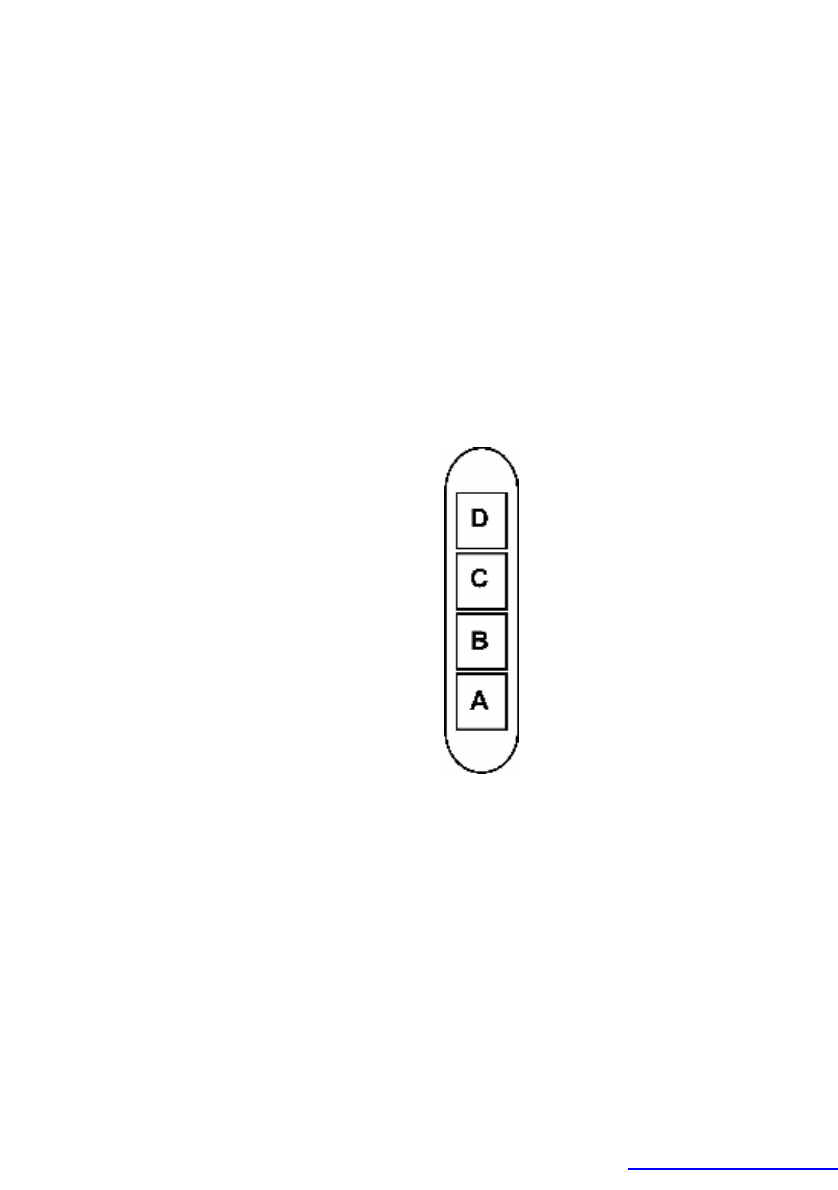

Modell mit 4-Tasten-Bedienfeld


A.

Schalter ON/OFF Beleuchtung

B.

Schalter  ON/OFF  der  Absaugfunktion
und  zum  Einschalten  der  geringsten
Saugstärke

B+C.

Schalter  zum  Einschalten  der  mittleren
Saugstärke

B+D.

Schalter

zum

Einschalten

der

maximalen Saugstärke
