35

med  linjen  som  ritats  p

å

  väggen)  och  markera  med  en

blyertspenna ut de 2 h

å

len. Borra h

å

len (

Ø

8mm) och sätt

i 2 väggpluggar.

Fixera skorstenarnas upphängningsbygel p

å

 väggen med

2 skruvar 5x45mm

(4)

.

•   Öppna

å

ngskärmen  och  avlägsna  fettfiltret  (se  härför

gällande paragraf).

•   Häng  upp  fläkten

(5)

,  justera  positionen

(6-7)

  och  fixera

den slutgiltigt med 1 skruv och bricka

(8)

.

•

Utför  den  elektriska  anslutningen

(9)

,  men  koppla  inte

fläkten till hemmets huvudelsk

å

p.

•   Installera  den  medlevererade  flänsen  p

å

  fläktens

utloppsmynning

(10)

.

•

Anslut ett avledningsrör för matos och

å

nga (

11

 - rör och

rörklämmor  bifogas  inte,  skall  införskaffas  separat)  till
anslutningsringen som sitter ovanp

å

 utbl

å

senheten.

Rörets  andra  ände  skall  anslutas  till  en  anordning  som
leder  ut  matoset  ur  lokalen,  i  det  fall  fläkten  skall
användas  som  utbl

å

sversion.  I  det  fall  man  önskar

använda  fläkten  som  filterversion  skall  en  luftavledare

F

fixeras  p

å

  skorstenens  upphängningsh

å

llare

G

  och  den

andra  änden  av  röret  anslutas  till  anslutningsringen  p

å

luftavledaren

(12)

.

•

Applicera  skorstensdelarna  och  fixera  dem  upptill  med  2
skruvar  (

13a

)  p

å

  skorstenarnas  upphängningsbygel

„G“

(

13b

).  Dra  ner  den  undre  delen  av  skorstenen  över

fläkten och fixera avslutningsvis med 2 skruvar.

•   Montera fettfiltret och stäng

å

ngskärmen.

Varning!

Om  fläkten  skall  användas  som  utbl

å

sversion,

skall  kolfiltret  med  fixeringsstänger  om  s

å

dant  är

medlevererat avlägsnas (sitter p

å

 fettfiltrets baksida – se

härför gällande paragraf).

Om  fläkten  skall  användas  som  filterversion  ,  kontrollera
att  ett  kolfilter  redan  är  monterat    p

å

  fettfiltrets  baksida,  i

annat fall skall ett s

å

dant införskaffas och installeras.

Beskrivning av fläkten -

Fig. 1

1.

 Kontrollpanel

2.

 Fettfilter

3.

 Lossningshandtag för fettfilter

4.

 Halogen lampa

5.

Å

ngskärm

6.

Teleskopisk skorsten

7.

 Luftutsläpp (används endast p

å

 filterversionen)

Funktion

Använd  en  högre  hastighet  om  matoset  är  mycket
koncentrerat.  Vi  rekommenderar  att  starta  luftevakueringen  5
minuter  innan  matlagningen  inleds  och  l

å

ta  den  fungera  i

cirka 15 minuter efter avslutad matlagning.

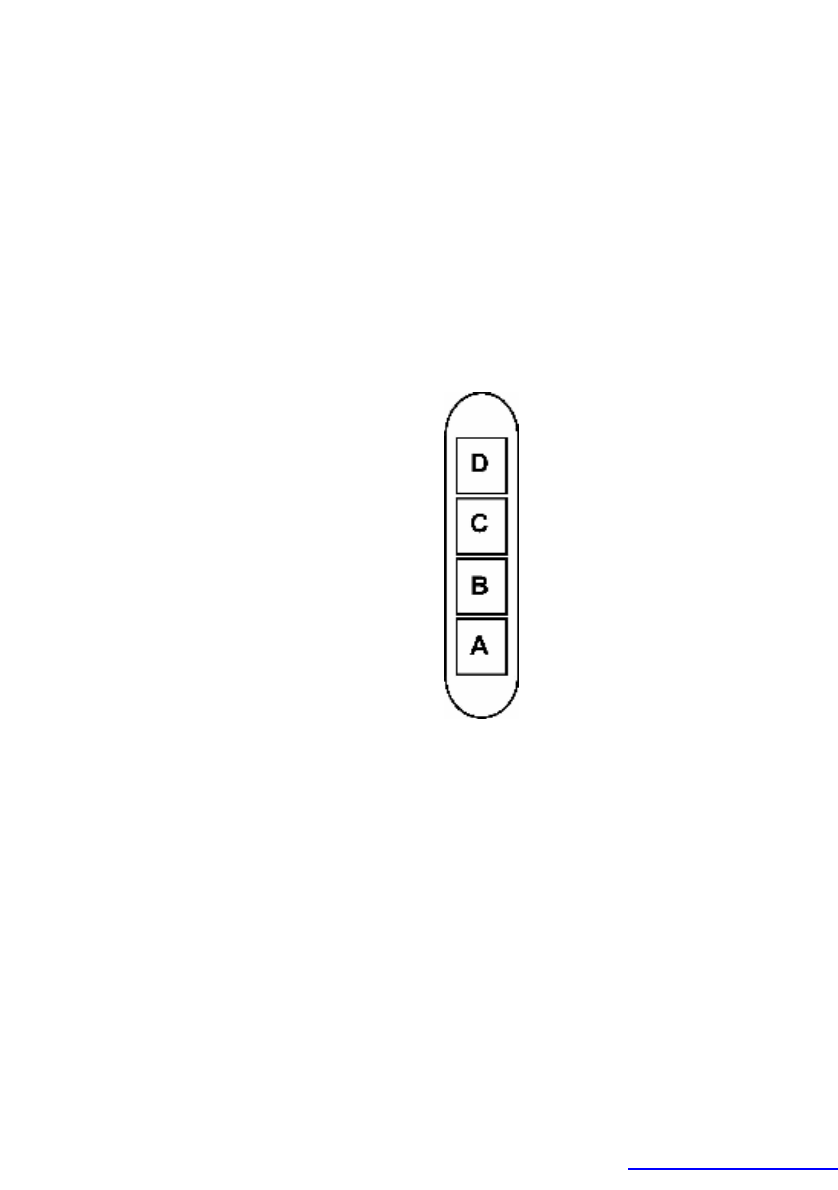

Modell med tryckknappspanel med  4 tangenter


A.

Strömbrytare belysning ON/OFF.

B.

Strömbrytare  ON/OFF  och  val  av
hastighet 1 (vid sm

å

 mängder

å

nga och

matos)

B+C.

Val  av  hastighet  2

(vid  medelstora

mängder

å

nga och matos)

B+D.

Val  av  hastighet  2

(vid  medelstora

mängder

å

nga och matos)

Underh

å

ll

Gör  alltid  fläkten  strömlös  innan  n

å

gon  typ  av

underh

å

llsarbete inleds.

Rengöring

Fläkten  skall  rengöras  ofta,  s

å

väl  invändigt  som  utvändigt

(

å

tminstone  med  samma  underh

å

llsintervall  som  för

fettfiltren).  Använd  en  trasa  fuktad  med  neutrala
rengöringsmedel vid rengöring.
Undvik produkter som inneh

å

ller slipmedel.

ANVÄND INTE ALKOHOL!

Å

ngskärm

Å

ngskärmen skall alltid vara stängd och endast öppnas i

samband  med  underh

å

llsingrepp  (t.ex.  Rengöring  eller

byte av filtren).

Öppning av

å

ngskärmen:

Tryck  med  bestämdhet  ner  den  nedre  delen  av

å

ngskärmen, och fäll den upp

å

t när den lossnat.

Stängning av

å

ngskärmen:

Fäll

å

ngskärmen  ned

å

t,  tryck  med  bestämdhet  och

kontrollera att den hakat fast.
