est  présente,  la  petite  fente  creusée  sur  le  support  doit
correspondre  avec  la  ligne  précédemment  tracée  sur  le
mur) et indiquer

à

 l’aide d’un crayon les 2 trous, faire les

trous (

Ø

8mm), insérer les chevilles.

Fixer la languette de support cheminée

à

 la paroi avec 2

vis 5x45mm

(4)

.

•   Soulever  l’écran  de  protection  des  vapeurs  et  enlever  la

filtre

à

 graisses (voir paragraphe relatif).

•   Prendre  la  hotte

(5

),  régler  sa  position

(6-7)

  et  la  fixer

définitivement

à

 l’aide d’une vis et rondelle

(8).

•

Effectuer  le  raccordement  électrique

(9)

,  mais  laisser  la

hotte non connectée

à

 la boîte

à

 fusible de la maison.

•

Installer la bride fournie dans le kit sur le trou de sortie de
la hotte

(10)

.

•

Effectuer  le  raccordement  du  tube  (

11

-  tube  et  fixations

non  fournis,

à

  acheter)  d’évacuation  des  fumées

à

l’anneau  de  raccordement  placer  au-dessus  de  l’unité
moteur aspirante.

L’autre  extrémité  devra

ê

tre  reliée

à

  un  dispositif

d’évacuation  des  fumées  vers  l’extérieur  en  cas
d’utilisation de la hotte en version aspirante.

Dans  le  cas  o

ù

  on  l’on  souhaite  utiliser  la  hotte  en

version  filtrante,  fixer  alors  le  déflecteur

F

à

  la  languette

de support cheminée

G

 et relier l’autre extrémité du tube

à

 l’anneau de raccordement situé sur le déflecteur

(12)

.

•

Appliquer la cheminée  et la fixer

à

 l’aide  de 2 vis

(13a

)

à

la languette de support cheminée

G (13b

) et faire glisser

la  partie  inférieure  de  la  cheminée  dans  l’espace  prévu
au-dessus de la hotte.

•   Remonter le filtre

à

 graisse et fermer l’écran vapeur.

Attention

!  Si  la  hotte  doit

ê

tre  utilisée  en  version

aspirante, enlever le filtre au charbon si il est fourni dans
le  kit  et  les  attaches  de  fixation  (posées

à

  l’arri

è

re  des

filtres

à

 graisse – voir paragraphe relatif).

Si  la  hotte  doit

ê

tre  utilisée  en  version  filtrante  ,  vérifier

que  le  filtre  au  charbon  soit  déj

à

  installé

à

  l’arri

è

re  des

filtres

à

  graisse,  ou  s’il  n’est  pas  présent,  l’acheter  et

l’installer.

Description de la hotte

Fig. 1
1.

Panneau de contrôle

2.

  Filtre anti-graisse

3.

  Poignée de décrochage du filtre anti-graisse

4.

  Lampe halog

è

ne

5.

  Écran vapeurs

6.

  Cheminée télescopique

7.

  Sortie  de  l’air  (uniquement  pour  emploi  dans  la  version

filtrante)

Fonctionnement

Utiliser  la  puissance  d’aspiration  maximum  en  cas  de
concentration  tr

è

s  importante  des  vapeurs  de  cuisson.  Nous

conseillons d’allumer le dispositif d’aspiration 5 minutes avant
de  commencer  la  cuisson  et  de  le  faire  fonctionner  encore
pendant 15 minutes environ apr

è

s avoir terminé la cuisson.

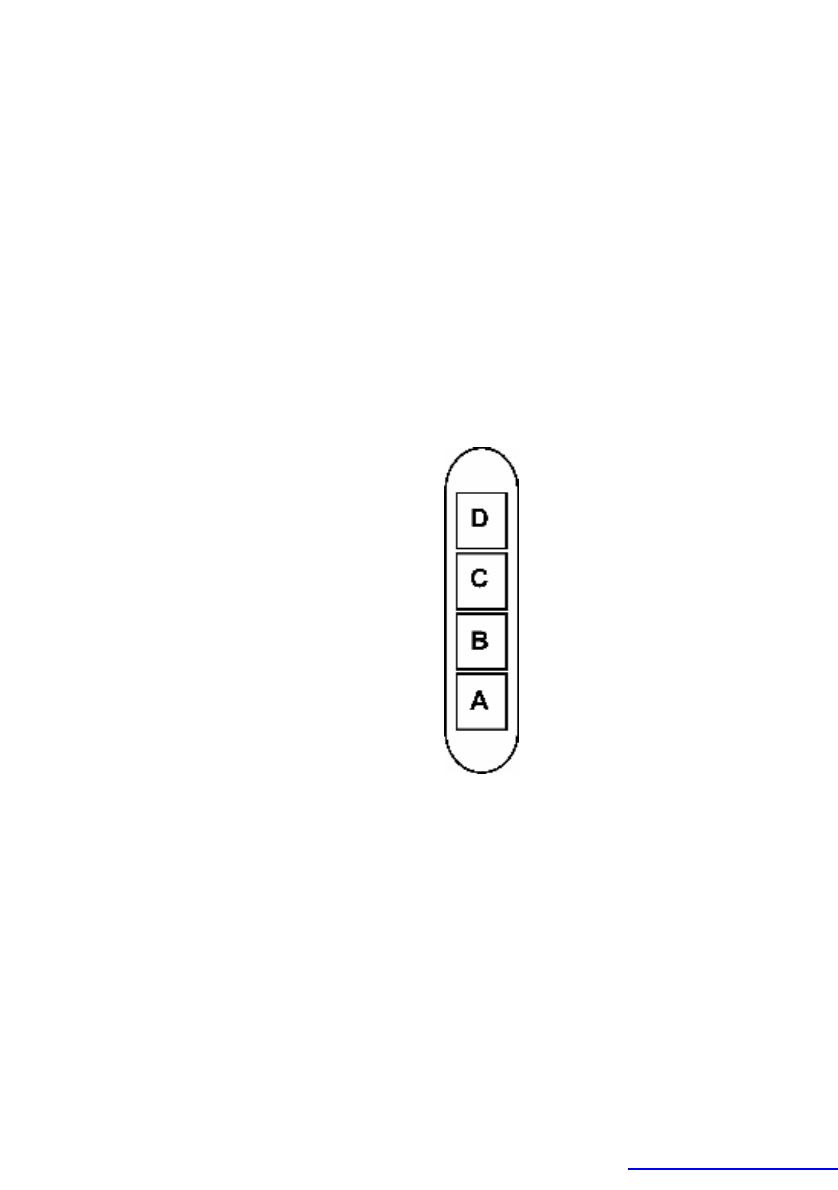

Mod

è

le avec clavier

à

 4 touches


A.

touche ON/OFF éclairage.

B.

touche  OFF/ON  aspiration  et  sélection
puissance minimum

B+C.

touche

selection

puissance

d’aspriration moyenne

B+D.

touche selection puissance  d’aspiration
maximum
