ES

9

9

Conexiones

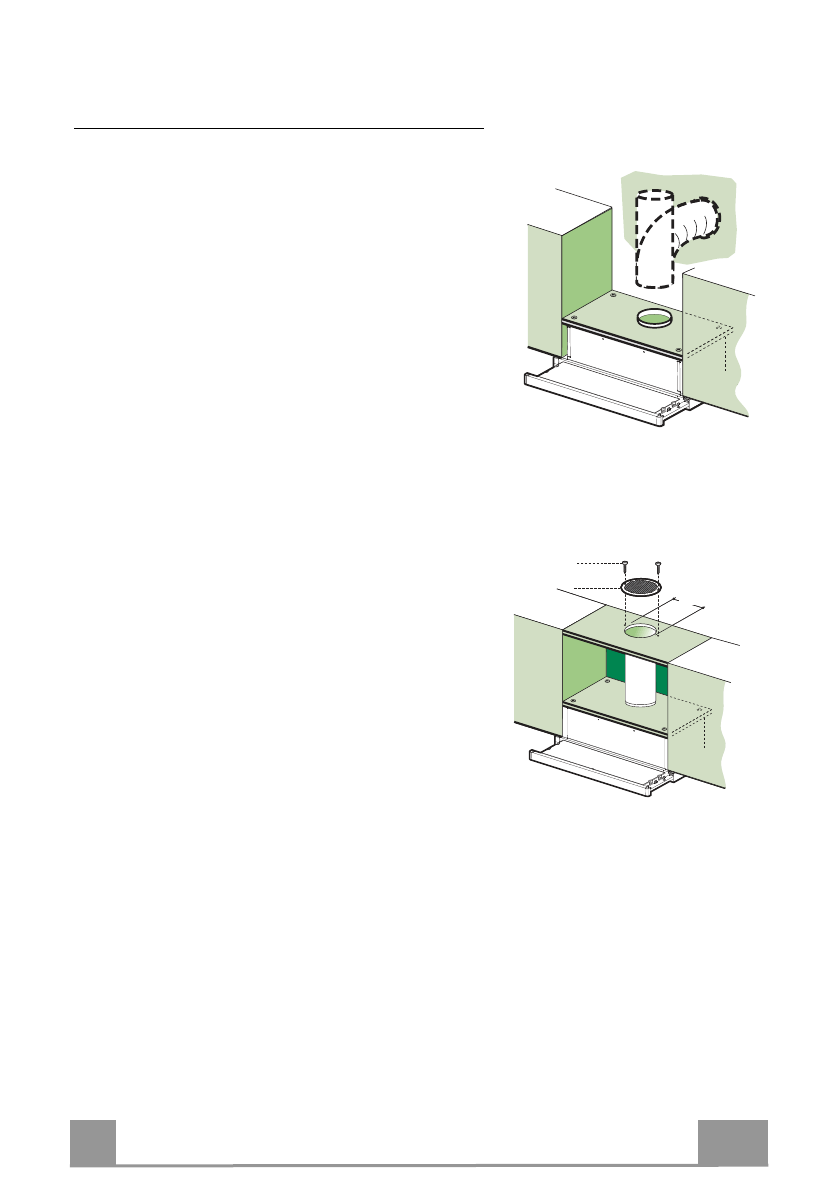

SALIDA DEL AIRE VERSIÓN ASPIRANTE

Para  la  instalación  de  la  versión  aspirante,  conectar  la
campana  al  tubo  de  salida  mediante  un  tubo  rígido  o
flexible de ø120 mm, a discreción del instalador.

• Fijar  el  tubo  con  abrazaderas  adecuadas.  Este  mate-

rial no se proporciona en dotación.

• Quitar los filtros antiolor al carbón activo.

ø 120

SALIDA DEL AIRE VERSIÓN FILTRANTE

• Realizar  un  orificio  de  ø  125  mm  en  la  repisa  de  en-

cima de la campana.

• Conectar  la  salida  del  cuerpo  de  la  campana  con  la

parte  superior  del  mueble  colgante  mediante  un  tubo
rígido  o  flexible  de  ø120  mm,  a  discreción  del  insta-
lador.

• Fijar  el  tubo  con  abrazaderas  adecuadas.  Este  mate-

rial no se proporciona en dotación.

• Fijar la rejilla de dirección

8

 en la salida del aire reci-

clado mediante los 2 tornillos

12e

 (2,9 x 12,7) en do-

tación.

• Controlar  que  estén  presentes  los  Filtros  Antiolor  al

Carbón activo.

12e

8

9

125

125

CONEXIÓN ELÉCTRICA

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con

apertura de los contactos de 3 mm como mínimo.

• Tras  instalar  la  campana,  la  primera  vez  hay  que  abrir  el  carro  desplazable  enérgicamente

hasta que se oiga el clic del final de carrera.
