Ligações

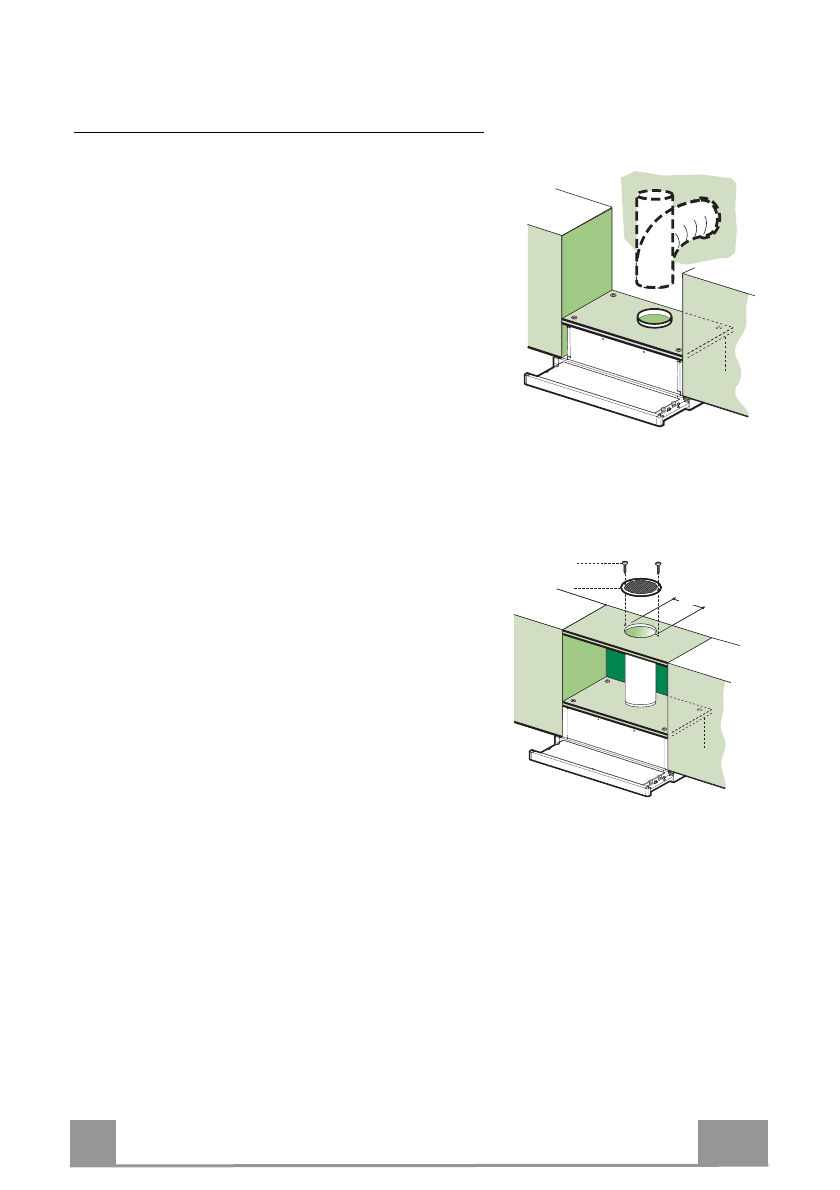

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para  a  instalação  na  Versão  Aspirante,  ligue  o  exaustor
ao  tubo  de  saída  utilizando  um  tubo  rígido  ou  flexível
de ø120 mm; esta escolha deve ser feita pelo instalador.

• Fixe  o  tubo  com  braçadeiras  de  aperto  adequadas.  O

material necessário não é fornecido com o aparelho.

• Tire  os  filtros  anti-odor  de  carvão  activo,  se

presentes.

ø 120

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Faça  um  furo  de  ø  125  mm  na  prateleira  presente

acima do exaustor.

• Ligue  a  saída  do  corpo  do  exaustor  com  a  parte

superior  do  móvel  suspenso  utilizando  um  tubo
rígido ou  flexível  de  ø120  mm;  esta  escolha  deve  ser
feita pelo instalador.

• Fixe  a  grade  direccionada

8

  na  saída  do  ar  reciclado

com  2  parafusos

12e

  (2,9  x  9,5)  fornecidos  com  o

aparelho.

• Certifique-se  da  presença  dos  filtros  anti-odor  de

carvão activo.

12e

8

9

125

125

LIGAÇÃO ELÉCTRICA

• Ligue  o  exaustor  à  rede  de  alimentação  eléctrica  intercalando  um  interruptor  bipolar  com

abertura mínima entre os contactos de 3 mm.

• Tendo  instalado  o  exaustor,  para  a  primeira  vez  é  necessário  abrir  o  carro  deslizante  com

força até perceber o encaixe do fim de curso.
