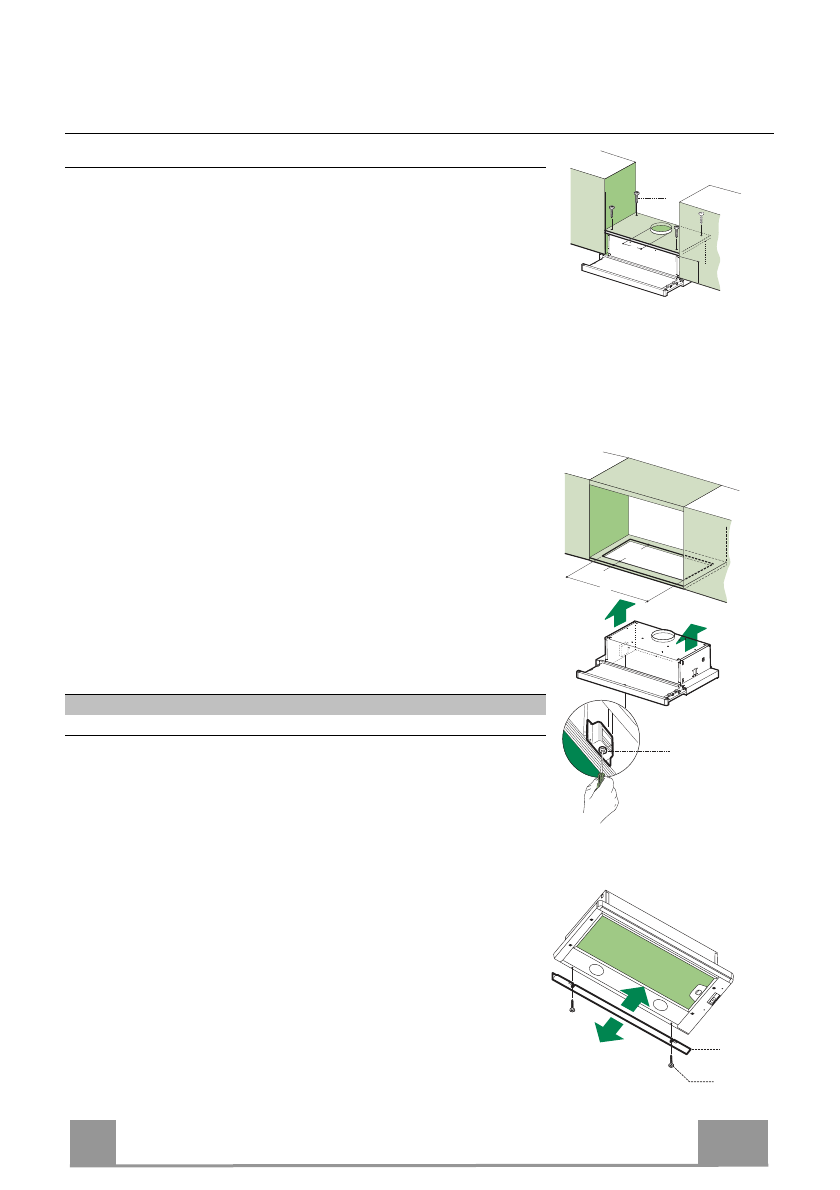

INSTALAÇÃO

Perfuração do plano de suporte e montagem do exaustor

MONTAGEM COM PARAFUSOS

• O  plano  de  suporte  do  exaustor  deve  ficar  numa  posição  135

mm  mais  alta  relativamente  ao  plano  inferior  dos  móveis
suspensos.

• Perfure o suporte com  furos de ø 4,5 mm utilizando o gabarito

de perfuração fornecido com o aparelho.

• Faça  um  furo  de  ø  125  mm  no  plano  de  suporte  utilizando  o

gabarito de perfuração fornecido com o aparelho.

• Fixe  com  os  4  parafusos

12a

  (4,2  x  44,4)  fornecidos  com  o

aparelho.

12a

135

125

125

MONTAGEM COM FIXAÇÃO POR ENCAIXE

• O  exaustor  pode  ser  instalado  directamente  no  plano  inferior

dos  móveis  suspensos  com  suportes  laterais  fixados  por
encaixe.

• Faça  uma  abertura  no  plano  inferior  do  móvel  suspenso,

conforme indicado.

• Instale  o  exaustor  até  prender  os  suportes  laterais  com  fixação

por encaixe.

• Bloqueie  definitivamente  apertando  os  parafusos

Vf

  por  baixo

do exaustor.

Exaustor

45

50

55

60

70

80

90

L1

360

410

460

510

610

710

810

15

262

L1

Vf

PERFIL DE FECHO

• O  espaço  entre  a  borda  do  exaustor  e  a  parede  de  fundo  pode

ser  fechado  aplicando  o  perfil

20

  fornecido  com  o  aparelho

utilizando os parafusos

12b

.

20

12b
