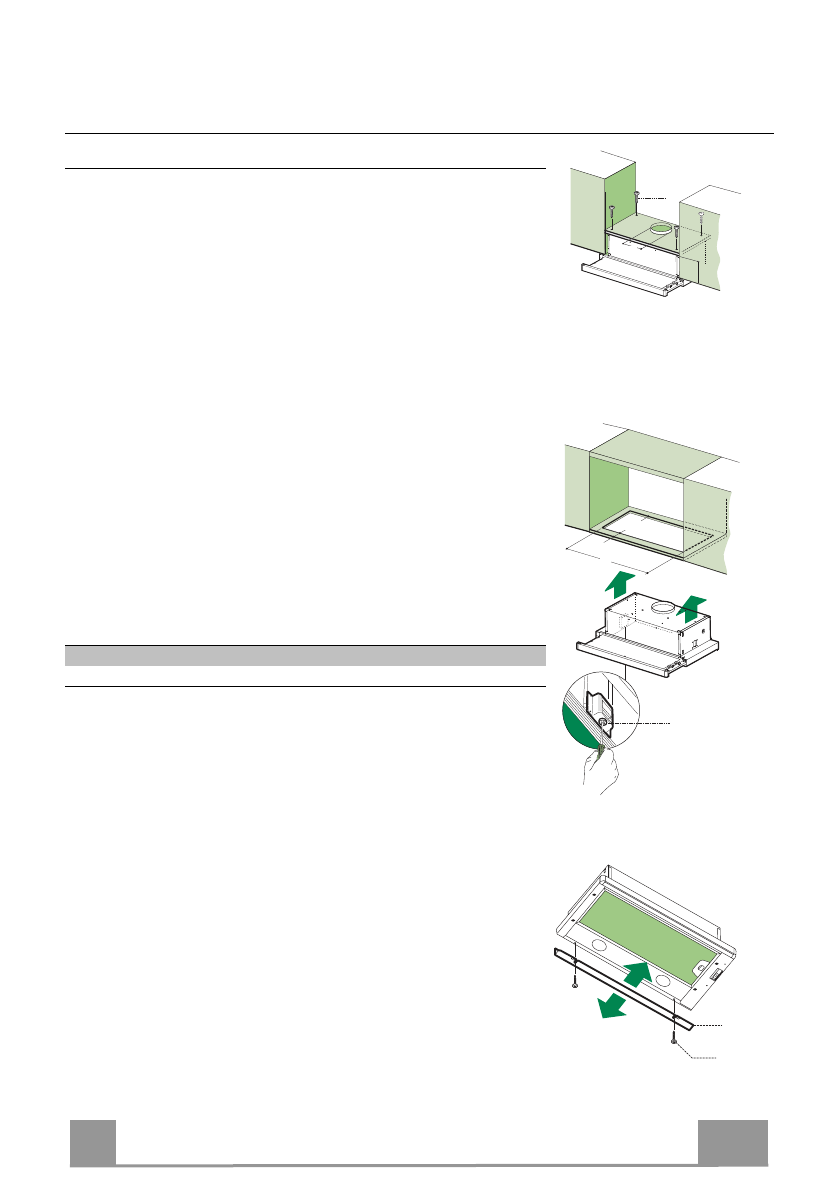

INSTALLATIE

Boren van gaten in draagvlak en montage kap

MONTAGE MET SCHROEVEN

• Het  draagvlak  van  de  kap  moet  135  mm  hoger  zijn  dan  het

ondervlak van de hangkastjes.

• Boor  een  gat  van  ø  4,5  mm  in  de  drager  met  behulp  van  de

bijgeleverde boormal.

• Boor een gat van ø 125 mm in het draagvlak met behulp van de

bijgeleverde boormal.

• Bevestig met de 4 bijgeleverde schroeven

12a

 (4,2 x 44,4).

12a

135

125

125

MONTAGE MET KLIKBEVESTIGING

• De  kap  kan  rechtstreeks  op  het  ondervlak  van  de  hangkastjes

worden geinstalleerd met zijsteunen met klikbevestiging.

• Boor  gaten  in  de  ondervlakken  van  de  hangkastjes,  zoals

aangegeven.

• Plaats  de  kap  tot  deze  vasthaakt  op  de  zijsteunen  met

klikbevestiging.

• Blokkeer het geheel door de schroeven

Vf

 vanaf de onderkant

van de kap vast te draaien.

Type wasemkap  45

50

55

60

70

80

90

L1

360

410

460

510

610

710

810

15

262

L1

Vf

SLUITPROFIEL

• De  ruimte  tussen  de  rand  van  de  kap  en  de  achterwand  kan

worden  afgesloten  met  behulp  van  het  bijgeleverde  profiel

20

met de voor dit doel reeds aanwezige schroeven

12b

.

20

12b
