ES

8

8

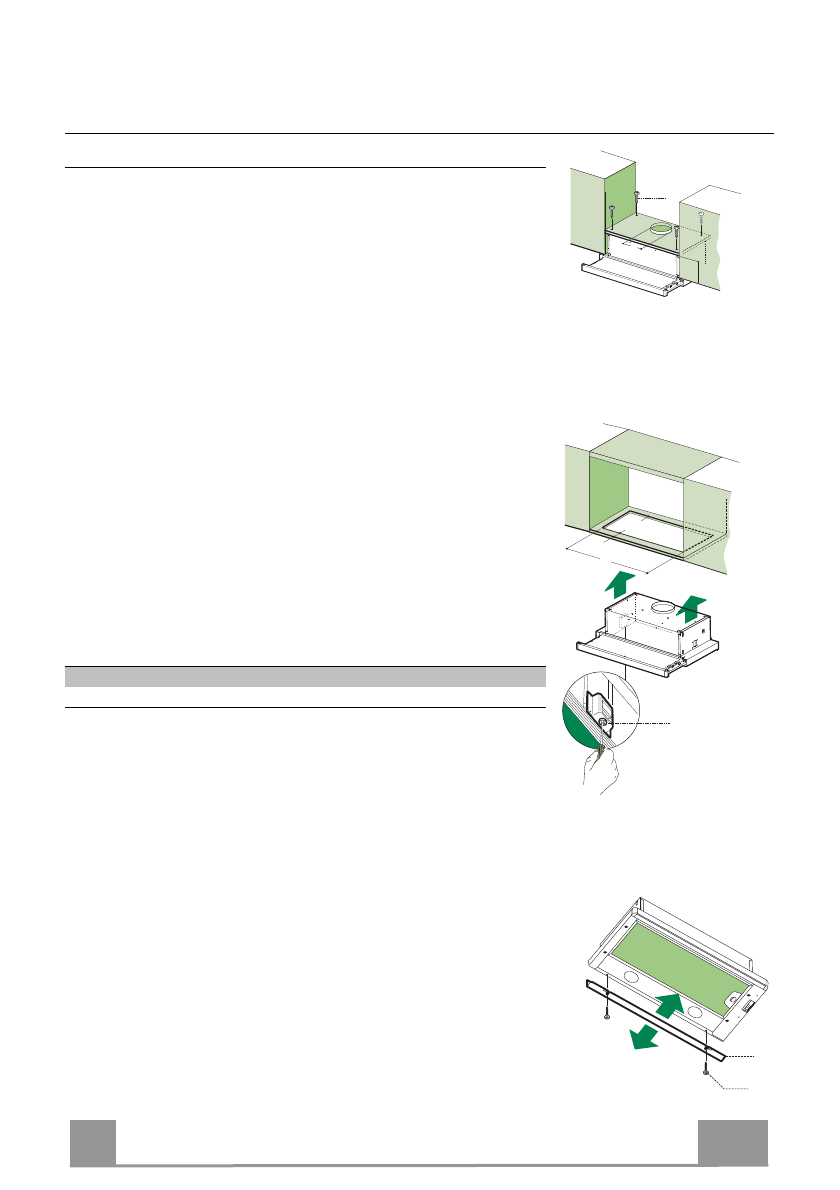

INSTALACIÓN

Taladrado de la superficie de soporte y montaje de la campana

MONTAJE CON TORNILLOS

• La  superficie  de  soporte  de  la  campana  debe  encontrarse  135

mm por encima de la superficie inferior del mueble colgante.

• Taladrar ø 4,5 mm el soporte utilizando la plantilla de perfora-

ción suministrada en dotación.

• Hacer un orificio ø 125 mm en la superficie de soporte, usando

la plantilla de perforación suministrada en dotación.

• Fijar con los 4 tornillos

12a

 (4,2 x 44,4) en dotación.

12a

135

125

125

MONTAJE CON FIJACIÓN A PRESIÓN

• La  campana  se  puede  instalar  directamente  en  la  superficie  in-

ferior  del  mueble  colgante  mediante  los  soportes  laterales  a
presión.

• Efectuar una ranura en la superficie inferior del mueble colgan-

te, de la manera indicada.

• Introducir  la  campana  hasta  que  se  enganche  con  los  soportes

laterales a presión.

• Bloquear  definitivamente  mediante  los  tornillos

Vf

  desde  la

parte inferior de la campana.

 Campana

45

50

55

60

70

80

90

L1

360

410

460

510

610

710

810

15

262

L1

Vf

PERFIL DE CIERRE

• El espacio entre el borde de la campana  y la pared de fondo se

puede cerrar aplicando el perfil

20

en dotación con los tornillos

12b

.

20

12b
