Bei der Ausführung mit Außenabluft (Abluftversion) kann der Teleskopschacht (

H

), wenn die Installationshöhe es zulässt, mit nach unten gerichteten Luftschlitzen

eingeführt werden, so dass diese nicht sichtbar sind.

Phase

F

  S. 5

•

Den Teleskopschacht (

H

) einschieben, bis die gewünschte Höhe erreicht ist (Abb.

1

).

•

Gemäß den Angaben in Abb.

2

, an der Wand eine Linie für die korrekte Positionierung des Bügels (

L

) zeichnen.

•

Den Bügel (

L

) an der an der Wand gezeichneten Linie anlegen, mit einer Wasserwaage die horizontale Ausrichtung kontrollieren und an den Enden 2 Punkte für

die Bohrungen markieren (Abb.

3

).

•

Die Bohrungen ausführen, zwei Spreizdübel ø 6 mm einsetzen und den Bügel (

L

) mit den entsprechenden Schrauben (

V4

) befestigen (Abb.

4

).

•

Mit den Schrauben (

V5

) den Teleskopschacht (

H

) am Bügel (

L

) anbringen (Abb.

5

).

•

Die Abzugshaube gemäß den geltenden Normen elektrisch versorgen.

BETRIEB

WANN MUSS DIE ABZUGSHAUBE EIN- BZW. AUSGESCHALTET WERDEN?

Die Abzugshaube mindestens eine Minute vor dem Beginn des Kochvorgangs einschalten. Dadurch wird ein Luftstrom erzeugt, der den den Kochdunst und die Dämp-
fe zur Absaugläche hin befördert. Nach Abschluss des Kochvorgangs, die Abzugshaube noch so lange laufen lassen, bis alle Dämpfe und Gerüche abgesaugt wurden.
Es besteht eventuell auch die Möglichkeit mit Hilfe der Timer-Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen.

WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?

Die

erste

 Geschwindigkeitsstufe wird verwendet, um die Luft bei geringem Stromverbrauch rein zu halten; die

zweite

 Geschwindigkeitsstufe wird

für normale Bedingungen verwendet; die

dritte

 Geschwindigkeitsstufe wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwendet.

WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?

In der Abzugshaube sind zwei verschiedene Filtertypen montiert: Metallilter (waschbar) und Aktivkohleilter (nicht waschbar). Die Metallilter müssen jeweils nach 30 Betriebsstunden
gereinigt werden (in der Version mit elektronischer Bedientafel wird der Zeitpunkt der Reinigung durch das fest leuchtende rote Licht

 angezeigt), die Aktivkohleilter hingegen

müssen ungefähr alle 3-4 Monate, je nach Häuigkeit der Verwendung der Abzugshaube ausgetauscht werden. Für weitere Informationen siehe Kap. "

Wartung"

 auf S

23

.

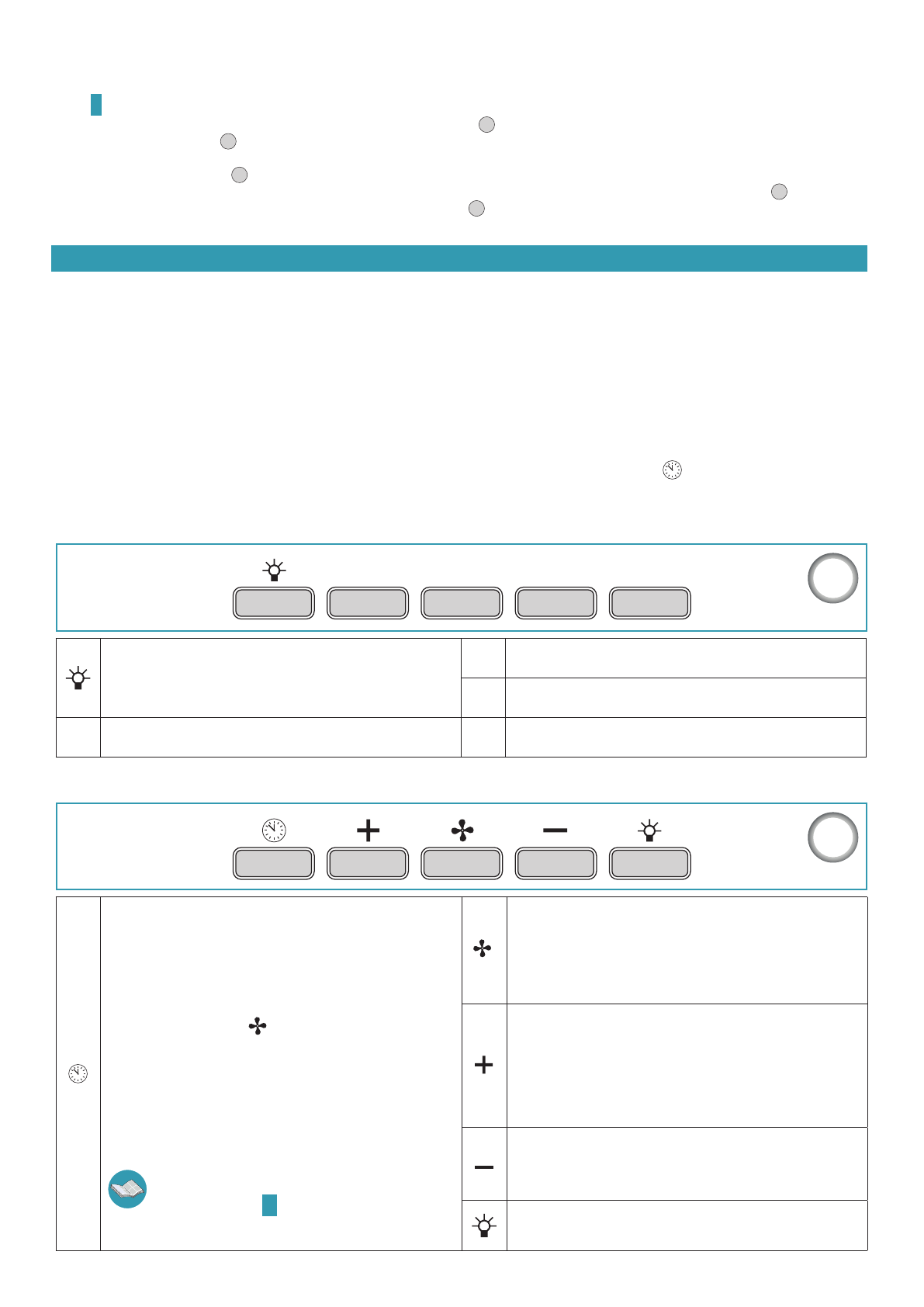

VERWENDUNG DER MECHANISCHEN BEDIENTAFEL

OFF

1

2

3

Taste Licht

Durch Drücken der Taste schaltet sich das Licht der Abzugshau-
be ein (eingedrückte Taste) oder aus (hervorstehende Taste)

1

Taste 1:

Durch Drücken der Taste (eingedrückte Taste) wird der

Motor mit der Mindestgeschwindigkeit gestartet oder eingestellt

2

Taste 2:

Durch Drücken der Taste (eingedrückte Taste) wird der Motor

mit der Durchschnittsgeschwindigkeit gestartet oder eingestellt

OFF

Taste OFF

Durch Drücken der Taste wird der Motor ausgeschaltet.

3

Taste 3:

Durch Drücken der Taste (eingedrückte Taste) wird der

Motor mit der Höchstgeschwindigkeit gestartet oder eingestellt

VERWENDUNG DER ELEKTRONISCHEN BEDIENTAFEL

Timer/Filteralarm

Durch Drücken dieser Taste wird bei laufendem Motor (unabhängig von der
Geschwindigkeitsstufe) die

Timer

-Funktion aktiviert: mit dieser Funktion

wird

die Abzugshaube nach 15 Minuten Betrieb automatisch abgeschaltet

.

Die Aktivierung dieser Funktion wird durch ein

blinkendes ROTES

 Licht an-

gezeigt.
Auch bei aktivierter Timer-Funktion kann die Abzugshaube jederzeit vom Be-
nutzer durch Drücken der Taste

abgeschaltet werden. Die Timer-Funktion

wird dadurch automatisch deaktiviert und das ROTE Licht erlischt. Wenn die
Geschwindigkeitsstufe bei aktivierter Timer-Funktion verändert wird, so wird
diese automatisch deaktiviert.
Wenn das

ROTE Licht konstant leuchtet

, so weist dies auf einen

Fettil-

ter-Alarm

 hin: dieser Alarm meldet, dass die Metallfettilter gereinigt wer-

den müssen (der Alarm wird nach ungefähr 30 Betriebsstunden ausgelöst).
Nach der Reinigung der Filter muss die Taste 3 Sekunden lang gedrückt
werden, um den Alarm zu deaktivieren und die Zähler rückzustellen.

Für die Montage und Demontage der Metallfettilter siehe Anlei-

tung in der Zeichnung

G

 auf S.

6

.

Taste Betriebsmodus (ON/OFF)

Durch Drücken dieser Taste wird der Motor der Abzugshaube ein- oder aus-
geschaltet. Der Motor wird mit der zuletzt vor dem Ausschalten gewähl-
ten Geschwindigkeitsstufe gestartet (Funktion gewünschte Geschwindig-
keitsstufe).  Wenn eine andere Geschwindigkeitsstufe gewünscht wird, so
kann diese mit Hilfe der Tasten + und - eingestellt werden.

Taste +

Durch Drücken der Taste wird die Motordrehzahl erhöht. Die Geschwin-
digkeitsstufe 1, 2 und 3 wird durch die Anzahl der eingeschalteten LEDs
(ohne Beleuchtung und Timer) angezeigt.  Bei Geräten mit 4 Geschwindig-
keitsstufen verfügt die Taste + über ein Blinklicht. Die 4. Geschwindigkeits-
stufe (Intensivstufe) ist zeitgesteuert und nach etwa 7 Minuten geht der
Motor automatisch auf die 3. Stufe über.

Taste -

Durch Drücken der Taste wird die Motordrehzahl vermindert. Die Ge-
schwindigkeitsstufe 1, 2 und 3 wird durch die Anzahl der eingeschalteten
LEDs (ohne Beleuchtung und Timer) angezeigt.

Taste Licht

ON: Licht eingeschaltet (Taste beleuchtet)  OFF: Licht ausgeschaltet

600

m

3

/h

800

m

3

/h
