RØYKUTSLIPP

(del reservert kun for personer som er kv

aliiserte til å montere ventilatorhetten)

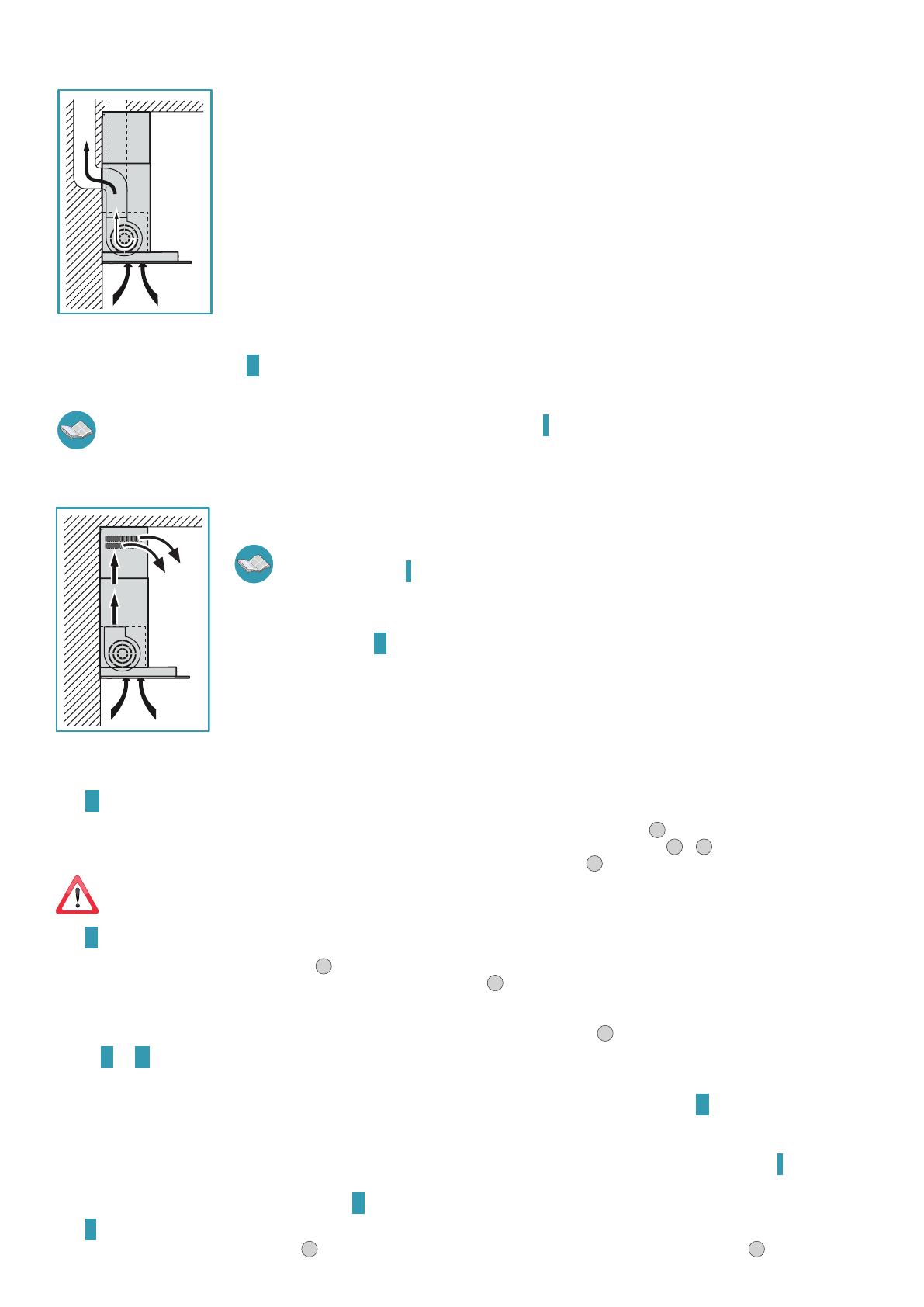

VENTILATORHETTE MED EKSTERNT AVTREKK (SUGEVERSJON)

I denne versjonen blir matos og damp transportert eksternt gjennom et utløpsrør.
Luftavtrekkskanalen som fremspringer på den øvre delen av hetten skal kobles med et rør som leder røyk og damp
i en ekstern utgang.

Ikke koble apparatet til avløpskanaler for røyk produsert av forbrenning (f.eks. dampkjeler, kaminer, osv....)
og overholde obligatorisk gjeldende forskrifter om utvendig luftavløp.

Utløpsrøret for matos skal ha:
- en diameter som ikke er mindre enn den for koplingen til ventilatorhetten;
- en liten helning nedover (fall) i de horisontale seksjonene for å unngå eventuell kondens strømmer tilbake i ven-
tilatorhetten;
- minste nødvendige antall kurver;
- minste nødvendige lengde (lange rør og med forskjellige kurver kan redusere sugeefekten til ventilatorhetten og
utløse vibrasjoner på tilbakeslagsventilen).
Dersom utløpsrøret for matos passerer gjennom kalde miljøer som loft osv. er det mulig at det dannes kondensvann
grunnet temperaturendringer. I dette tilfelle er det nødvendig å isolere røret.

I ventilatorhetter utstyrt med motor 800m

3

/h medfølger en tilbakeslagsventil hvis funksjon er å hindre luftutveksling med utsiden når ventilatorhet-

ten ikke er i drift: for montering se

C

 på side

4

.

Når kjøkkenviften brukes samtidig med andre apparater som anvender gass   eller andre brennstofer, må rommet ha tilstrekkelig ventila-
sjon i henhold til gjeldende forskrifter.

I denne versjonen skal de aktive kulliltrene jernes; for jerning se anvisningene

I

 på side

6

.

Avvik for Tyskland: når kjøkkenhetten og apparater forsynt med energi som er ulik fra den elektriske er i funksjon samtidig, må det negative trykket i lokalet
ikke overstige de 4 Pa (4 x 10-5 bar).

VENTILATORHETTE MED INTERN SIRKULASJON (FILTERVERSJON)

I denne versjonen passerer luften gjennom iltre med aktivt karbon for rensing og blir resirkulert i kjøkkenmiljøet.

Kontrollere  at iltrene med aktivt karbon er monterte på ventilatorhetten, i motsatt fall, sett disse på som
angitt i instruksjonene

I

 på side

6

.

Dersom ventilatorhetten forberedes i ilterversjon må ikke tilbakeslagsventilen monteres: jern den dersom den
eventuelt innes på luftuttakskoplingen til motoren (utføre prosedyren i motsatt rekkefølge i forhold det som er
beskrevet i anvisningene

C

 på side

4

).

MONTERINGSANVISNINGER

 (del reservert kun for personer som er kvaliiserte til å montere ventilatorhetten)

Fase

A

 side 4

•

Sett støttestangen (

S

) mot installasjonsveggen, men høyde (

H

) fra platetoppen som anvist i iguren (Fig.

1

).

•

Kontrollere den horisontale planstillingen med et vaterpass og merk 2 borepunkter på stangens ender (Fig.

2

 -

3

).

•

Borre, sett inn 2 ekspansjonsplugger ø 8mm og fest stangen med tilhørende skruer (

V1

) (Fig.

4

).

Monteringssettet (skruer, plugger og braketter) som leveres med ventilatorhetten kan kun brukes på murvegger:

dersom det

skulle være behov for å montere hetten på en vegg av ulikt materiale, vurdere andre festesystemer der det tas hensyn til veggens resistens
og ventilatorhettens vekt (angitt på side

2

).

Fase

B

 side 4

•

Feste ventilatorhetten til støttestangen (Fig.

1

).

•

Justere ventilatorhettens plannivå ved hjelp av skruene på brakettene (Fig.

2

). De øvre skruene (

B

) justerer distansen fra veggen, den nedre (

C

)

den vertikale glidningen.

•

For å forhindre avhektning av hetten grunnet underliggende trykk, feste den til veggen med en ekspansjonsplugg og tilhørende skruer (

V2

) ved

å bruke de tilordnede hullene som beinner seg bak på hetten eller beslagene til dekselet. (Fig.

3

).

Fasene

C

 og

D

 side 4

VENTILATORHETTE MED EKSTERNT AVTREKK (SUGEVERSJON)

•

Kun for versjon med motor 800m

3

/h

: dersom det er ønskelig, installere tilbakeslagsventil (

M

) som anvist i igur

C

.

•

Koble ventilatorhettens kopling for luftavtrekk til det eksterne utløpet med et egnet rør.

VENTILATORHETTE MED INTERN SIRKULASJON (FILTERVERSJON)

•

Kontrollere at iltrene med aktivt karbon er monterte på ventilatorhetten, i motsatt fall, sett disse på som angitt i instruksjonene

I

 på side

6

.

•

Dersom det er installert, jerne tilbakeslagsventilen som er montert på ventilatorhettens kopling for luftavtrekk (utføre prosedyren i motsatt rek-
kefølge i forhold det som beskrives i anvisningene

C

 på side

4

).

Fase

E

  side 5

•

Sett skjøteelement (

H

) i røykpipe (

G

) (Fig.

1

) og fest enheten til ventilatorhettens hoveddel ved hjelp av skruene (

V3

)(Fig.

2

).
