36

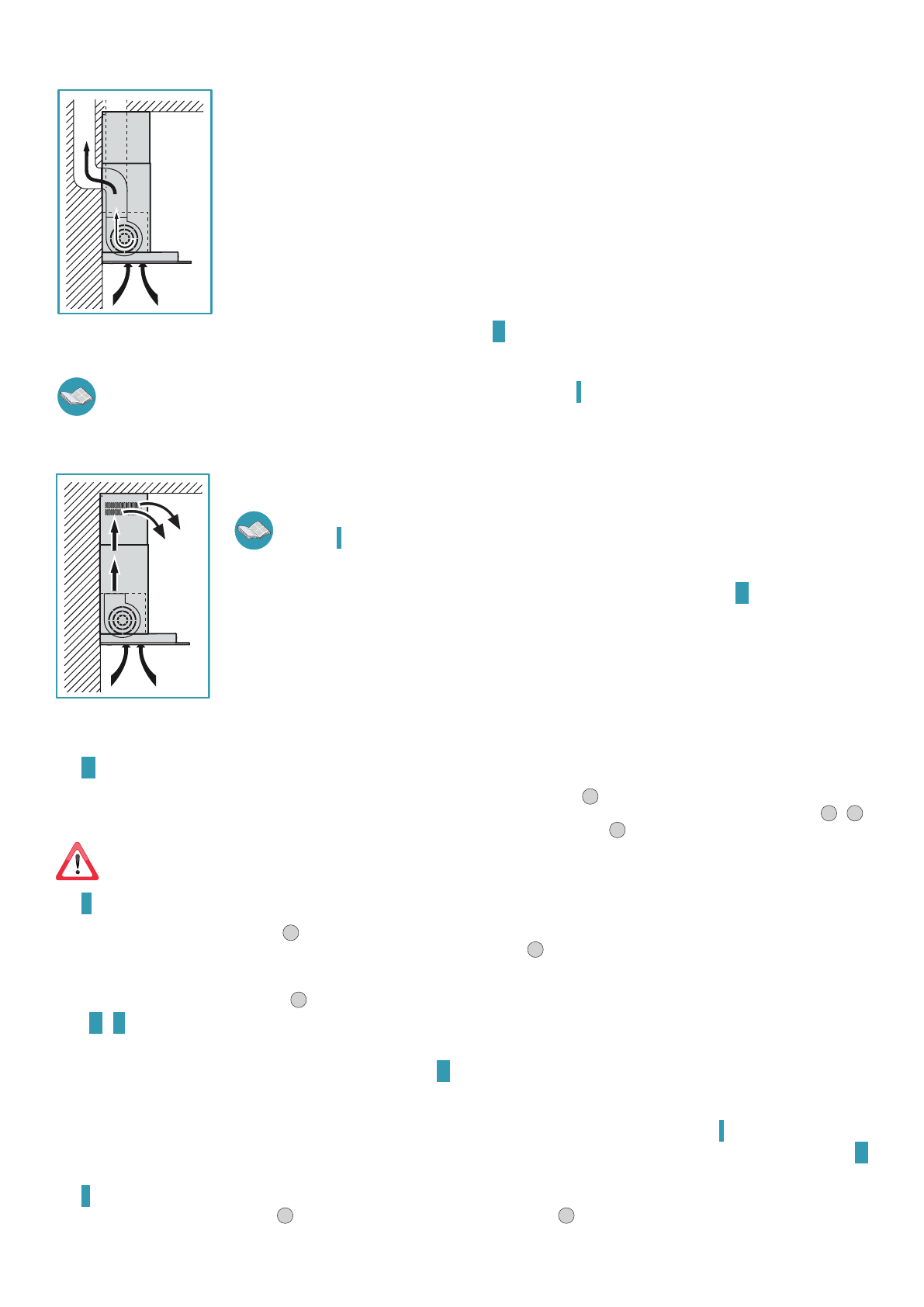

ОТВОД ДЫМОВ
(раздел, предназначенный только для квалифицированного персонала, занимающегося установкой вытяжки)
КУХОННАЯ ВЫТЯЖКА В ВЕРСИИ С ВЫВОДОМ НАРУЖУ
(ВСАСЫВАЮЩАЯ)
В этой версии кухонные дымы и пары выводятся через втягивающий воздухоотвод наружу.
Воздухоотводный патрубок, выступающий сверху на вытяжке, должен быть подсоединен к дымоотводу, выводящему дымы и пары наружу.
Не подсоединять аппарат к дымоотводам для отвода дымов, полученных в результате процесса сгорания (котлов, каминов и
т.д.) и обязательно соблюдать действующие нормы по отводу дымов наружу.
Труба выхода дымовых газов должна иметь следующие характеристики:
- диаметр, не менее диаметра патрубка вытяжки;
- легкий наклон вниз (спуск) на горизонтальных участках во избежание в случае образования конденсата его стекания в вытяжку;
- минимальное необходимое количество изгибов;
- необходимая минимальная длина (длинный трубопровод с большим количеством изгибов может сократить всасывающую способность
вытяжки и спровоцировать вибрации обратного клапана).
Если трубопровод отвода дымов проходит через неотапливаемые помещения, такие как чердачные помещения и т.п., то возможно обра-
зование конденсата по причине температурного перепада. В этом случае необходимо предусмотреть изоляцию трубопровода.
Вытяжки с двигателем 800 м
3
/ч поставляются в комплекте с обратным клапаном, служащим для предотвращения воздухообмена при
неработающей вытяжке. Монтаж описан в инструкциях
на стр.
В том случае, если кухонная вытяжка используется одновременно с другими приборами, работающими на газе или другом топливе, то помещение, где они нахо-
дятся, должно обладать достаточной вентиляцией, в соответствии с действующим законодательством.
В этой версии необходимо снять фильтры с активированным углем; их снятие описано в инструкциях
на стр.
.
При одновременной работе в помещении кухонной вытяжки и других приборов, работающих на источнике энергии, отличном от электроэнергии, отрицательное давление
внутри помещения не должно превышать 4 Па (4 x 10-5 бар).
ВЫТЯЖКА В ВЕРСИИ С ВНУТРЕННЕЙ РЕЦИРКУЛЯЦИЕЙ (ФИЛЬТРУЮЩАЯ)
В этой версии воздух для его очистки поступает через фильтры с активированным углём и вновь подается в кухню.
Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае установить их, как описано в
инструкции
на стр.
.
Если вытяжка подготовлена для фильтрующей версии, то обратный клапан не устанавливается. Демонтировать его, если он установлен
на патрубке выхода воздуха двигателя (выполнить в обратном порядке действия, описанные в инструкциях
на стр.
).
ИНСТРУКЦИИ ПО МОНТАЖУ
(раздел, предназначенный только для квалифицированного персонала, занимающегося установкой вытяжки)
Этап
•
Приложить к стене крепежную рейку (
S
) на высоте (
H
) от варочной поверхности, указанной на рисунке (рис.
1
).
•
Проверить горизонтальность положения рейки при помощи пузырькового уровня и отметить на концах опорной рейки 2 точки для выполнения отверстий (рис.
2
-
3
).
•
Просверлить отверстия, вставить в них 2 дюбеля ø 8 мм и прикрепить рейку соответствующими винтами (
V1
) (рис.
4
).
Крепежный комплект (винты, дюбеля и скобы), поставляемый вместе с вытяжкой, используется исключительно на кирпичных стенах:
при необходимо-
сти установить вытяжку на стенах из других материалов, следует принять во внимание другим крепежные системы с учетом прочности стены и веса вытяжки (указа-
но на стр.
).
Этап
•
Прицепить вытяжку к крепёжной рейке (рис.
1
).
•
Выровнять вытяжку в строго горизонтальном положении при помощи винтов на держателях (Рис.
2
). Верхний винт (
B
) регулирует расстояние от стены, а нижний винт (
C
)
регулирует вертикальное смещение.
•
Во избежание отцепления вытяжки по причине давления снизу, прикрепить её к стене дюбелями и соответствующими винтами (
V2
), используя соответствующие отверстия,
находящиеся на задней стороне вытяжки (рис.
3
).
Этапы
стр. 4
КУХОННАЯ ВЫТЯЖКА В ВЕРСИИ С ВЫВОДОМ НАРУЖУ (ВСАСЫВАЮЩАЯ)
•
По желанию можно установить обратный клапан (
M
) как показано на рисунке
•
Соединить выходной воздушный патрубок вытяжки с наружным выводом при помощи подходящего трубопровода.
ВЫТЯЖКА В ВЕРСИИ С ВНУТРЕННЕЙ РЕЦИРКУЛЯЦИЕЙ (ФИЛЬТРУЮЩАЯ)
•
Убедиться, что фильтры с активированным углем смонтированы на вытяжке, в противном случае установить их, как описано в инструкции
на стр.
•
Демонтировать обратный клапан, если он установлен на выходном воздушном патрубке вытяжки (выполнить в обратном порядке действия, описанные в инструкциях
на стр.
Этап
стр. 5
•
Вставить удлинитель (
H
) в дымоход (
G
) (рис.
1
) и прикрепить его к корпусу вытяжки винтами (
V3
) (рис.
2
).
•
В случае версии с выводом наружу (всасывающая) можно вставить удлинитель (
H
) с отверстиями внизу, чтобы их не было видно, если это позволяет высота установки.
