62

RÖKKANAL

(avsnitt reserverat endast för kv

aliicerade installatörer av spiskåpan)

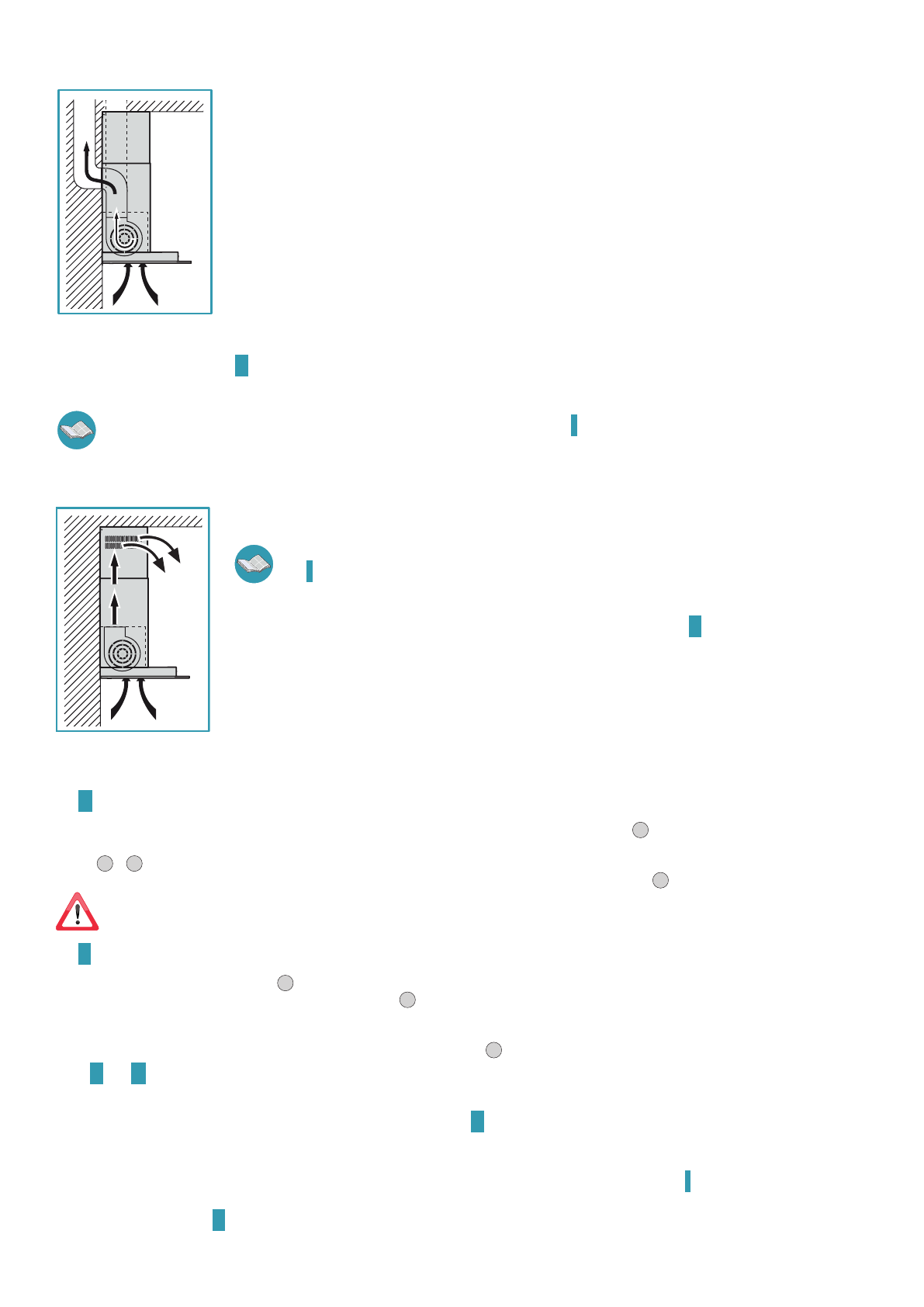

KÅPA I VERSION MED EXTERN EVAKUERING (UTSUGANDE)

I denna version förs rök och ånga från köket utomhus med hjälp av ett  utloppsrör.
Luftuttagsanslutningen som sticker ut på toppen av kåpan måste vara ansluten med ett rör som för rök och ångor
till en extern utgång.
Anslut

inte apparaten till kanaler för rök som bildas vid förbränning (från pannor, eldstäder osv.) och res-

pektera gällande lagar om luftutsläpp i atmosfären.

Utloppsröret för rökgaserna måste ha:
- En diameter som inte är mindre än kåpans anslutning.
- En lätt vinkling nedåt (fall) i de horisontella avsnitten för att undvika att, om det skulle skapas kondens, denna skulle
rinna tillbaks ned i kåpan.
- Lägsta möjliga antal kurvor.
- Minsta möjliga längd (långa rör och med olika kurvor kan minska kåpans utsugningskapacitet och utlösa vibratio-
ner i backventilen).
Om utloppsröret för rökgaserna passerar genom kalla lokaler såsom vindar osv. är det möjligt att kondensvatten
bildas på grund av plötsliga temperaturförändringar. I detta fall är det nödvändigt att isolera röret.

Med kåpor försedda med motor 800 m

3

/h levereras en backventil  vars funktion är att förhindra luftbyte med utsidan när kåpan inte är i drift: för

monteringen se instruktionerna

C

 på sid.

 4

.

När kökskåpan används samtidigt med andra apparater som använder gas eller andra bränslen måste rummet ha tillräcklig ventilation
enligt gällande lagar.

I denna version tar man bort de aktiva koliltren. För borttagandet se instruktionerne

I

 på sid.

6

.

Undantag för Tyskland: när köksläkten och apparater som matas med annan energi än elektricitet är i drift samtidigt får inte undertrycket i rummet över-
stiga 4 Pa (4x10-5 bar).

KÅPA I VERSION MED INTERN ÅTERCIRKULERING (FILTRERANDE)

I denna version passerar luften aktiva koliltren för rening och återcirkuleras sedan tillbaka till köket.

Kontrollera att de aktiva koliltren är monterade på kåpan, om inte, installera dem som beskrivs i anvisning-
arna

I

 på sid.

6

.

Om kåpan förbereds i iltrerande version skall inte backventilen monteras: avlägsna den om den inns på motorns
luftuttagsanslutning (utför omvänd åtgärd mot vad som beskrivs i instruktionerna

C

 på sid.

 4

).

MONTERINGSANVISNINGAR

(avsnitt  reserverat endast för kvaliicerade installatörer av spiskåpan)

Fas

A

 sid. 4

•

Luta stödstången (

S

) mot installationsväggen, på en höjd (

H

) från spishällen som anges i iguren (Fig.

1

).

•

Använd ett vattenpass för att kontrollera den horisontella justeringen och gör 2 märken i vardera änden av stödstången där hålen skall borras
(Fig.

2

 -

3

).

•

Borra hålen, sätt i 2 expansionspluggar (ø 8mm) och fäst stången med de tillhörande skruvarna (

V1

) (Fig.

4

).

Fästsatsen (skruvar, pluggar och fästen) som levereras med kåpan kan endast användas på väggar av murverk.

Om det är nödvän-

digt att installera kåpan på väggar av annat material skall man utvärdera andra fastsättningssystem, med hänsyn till väggens hållbarhet och
kåpans vikt (anges på sid.

2

).

Fas

B

 sid. 4

•

Haka fast kåpan på stödstången (Fig.

1

).

•

Reglera kåpans räta linje med hjälp av fästenas skruvar (Fig.

2

). Den övre skruven (

B

) justerar avståndet från väggen, den undre (

C

) den vertikala

glidningen.

•

För att undvika att kåpan hakas loss på grund av ett tryck underifrån skall du fästa den vid väggen med expansionspluggar och tillhörande skruvar
(

V2

) genom att använda de speciella hål som inns på kåpans baksida (Fig.

3

).

Faser

C

 och

D

 sid.  4

KÅPA I VERSION MED EXTERN EVAKUERING (UTSUGANDE)

•

Om du önskar skall du installera backventilen (

M

) såsom anges i iguren

C

.

•

Anslut kåpans luftuttagsanslutning till det externa utloppet med ett lämpligt rör.

KÅPA I VERSION MED INTERN ÅTERCIRKULERING (FILTRERANDE)

•

Kontrollera att de aktiva koliltren är monterade på kåpan, om inte, installera dem som beskrivs i anvisningarna

I

 på sid.

6

.

•

Om denna har installerats skall du ta bort backventilen som monterats på luftuttagets anslutning på kåpan (utför omvänd åtgärd mot vad som
beskrivs i instruktionerna

C

 på sid.

 4

).
