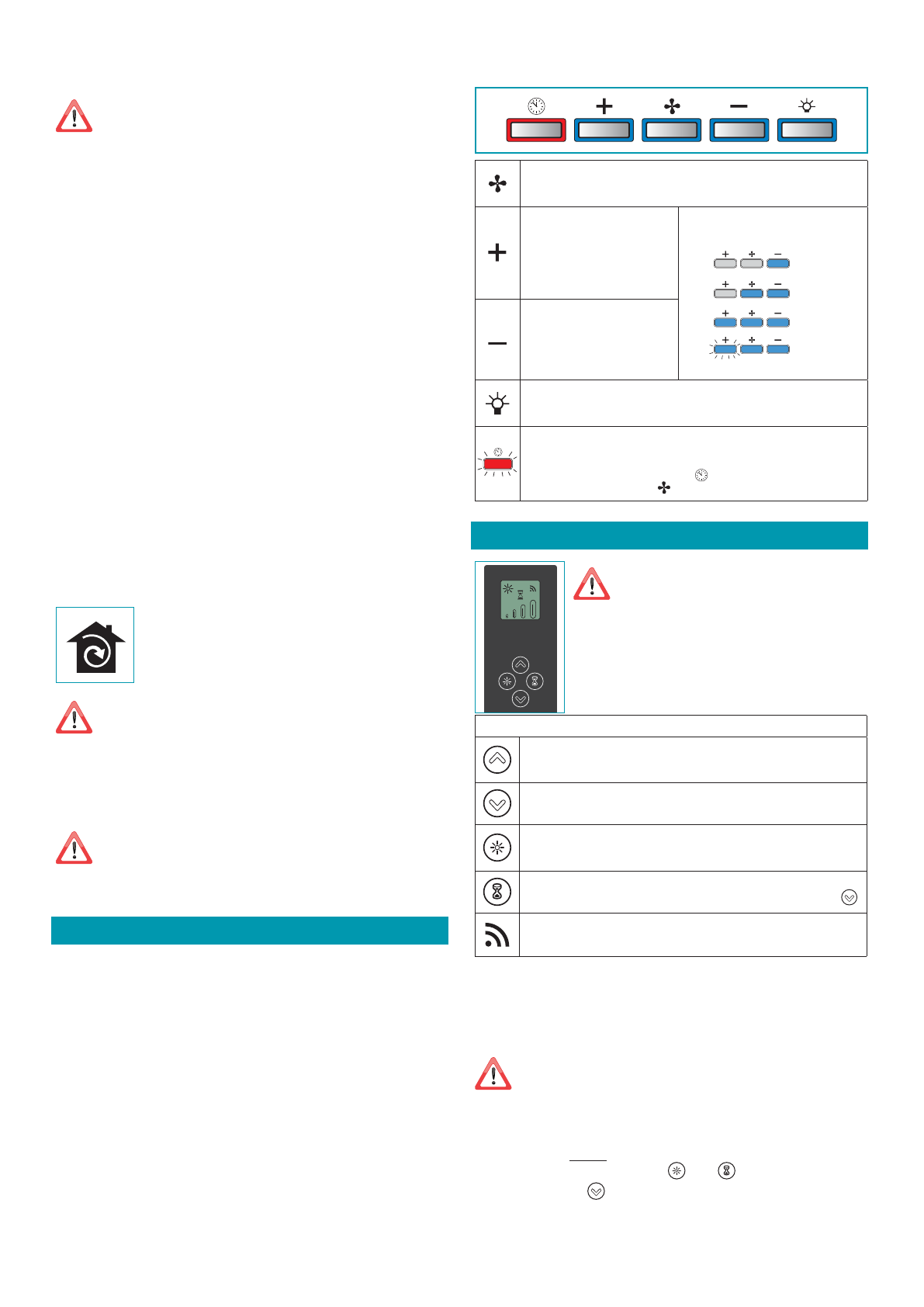

26

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla wykwalifi kowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządzenie od
sieci elektrycznej.
Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów elektrycz-
nych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.
Zwrócić się do wykwalifi kowanego personelu, aby podłączył kable elektryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:
•

napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;

•

instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie (patrz dane techniczne
wewnątrz okapu);

•

wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczającymi 70°C;

•

instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obowiązującymi przepi-
sami;

•

gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu okapu.

W przypadku:
•

urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu znormalizowa-
nego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uziemienia,
niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona do odpo-
wiedniego gniazda bezpieczeństwa.

•

urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub innego przyrządu za-
pewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków, która umożliwia
całkowite odłączenie w warunkach nadnapięcia kategorii III.



Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgodnie z zasa-
dami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad doty-
czących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)

W tej wersji powietrze przepływa przez fi ltry węglowo-zeolitowe w celu
oczyszczenia i ponownego wprowadzenia do środowiska.

Należy sprawdzić, czy fi ltry na węgiel aktywny umieszczone są na okapie, w
przeciwnym razie należy je założyć zgodnie ze wskazówkami w instrukcji mon-
tażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować go, jeśli wy-

stępuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalifi kowanego

Okap może być instalowany w różnych konfi guracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów instalacji, na-
tomiast dla każdego rodzaju podkreślono specjalne operacje, jakie należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ  OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby przetransporto-
wać dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy zostaną całkowicie
zassane. Za pomocą funkcji timera można ustawić automatyczne wyłączenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość:

 zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

II prędkość:

 normalne warunki użytkowania.

III prędkość:

 w przypadku obecności silnych zapachów i oparów.

IV prędkość:

 szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry węglowo-zeolitowe należy uruchamiać co 18 miesięcy i wymieniać co 3 lata.
W celu zapoznania się z innymi szczegółami patrz rozdział

„KONSERWACJA”.

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w chwili
wyłączenia.

Zwiększenie prędkości od 1 do 4

Prędkość 4 jest aktywna tylko
przez kilka minut, po czym uru-
chomiona zostaje prędkość 3.

Prędkości sygnalizowane są przez kon-
trolki LED znajdujące się na przyciskach:



Prędkość 1

 Prędkość 2

 Prędkość 3

 Prędkość 4

(LED „+”  miga)

Zmniejszenie prędkości od 4
do 1



Włączenie/wyłączenie światła
Krótki impuls:

włączanie i wyłączanie światła

Długi impuls:

zmiana odcienia światła od 2700K-5600K

TIMER

 (

czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:
- ponownie wciśnie się przycisk TIMER (

),

- wciśnie się przycisk ON/OFF (

).

 KORZYSTANIE Z SYSTEMU ZDALNEGO STEROWANIA



OSTRZEŻENIA!:
Umieścić okap z dala od źródeł fal magnetycznych (np. ku-
chenek mikrofalowych), które mogą zakłócić działanie pilota

i układu elektronicznego okapu.
Maksymalna odległość działania systemu wynosi 5 metrów i ewentual-
nie może być mniejsza w przypadku obecności zakłóceń elektromag-
netycznych.
System zdalnego sterowania pracuje z częstotliwością 433,92MHz.
System zdalnego sterowania składa się z dwóch części:
- odbiornika wbudowanego w okap;
- nadajnika (pilota) pokazanego na rysunku.

OPIS PRZYCISKÓW STERUJĄCYCH NADAJNIKA (PILOTA)

UP

Włączenie silnika i zwiększenie prędkości od 1 do 4. Czwarta prędkość jest włą-
czona tylko przez kilka minut.

DOWN

Zmniejszenie prędkości i wyłączenie silnika

Oświetlenie ON-OFF
Krótki impuls:

włączanie i wyłączanie światła

Długi impuls:

zmiana odcienia światła od 2700K-5600K

TIMER ON:

Automatyczne wyłączenie silnika po 15 minutach.

Funkcja wyłącza się automatycznie w przypadku wyłączenia silnika (przycisk

)



Włączona transmisja polecenia sterującego

ZMIANA KODU PILOTA

W przypadku tylko jednego pilota przejść bezpośrednio do punktu 2.
W przypadku obecności wielu pilotów w tym samym pomieszczeniu można wygenerować nowy kod
za pomocą następującej procedury.

Przed wykonaniem procedury odciąć zasilanie w okapie.

1) - GENEROWANIE NOWEGO KODU

Procedurę wykonuje się w pilocie.

  Nacisnąć jednocześnie przyciski OŚWIETLENIE

 i TIMER

, aż zacznie migać wyświetlacz.

  Nacisnąć przycisk DOWN

 w pilocie: zapisanie w pamięci nowego kodu zostaje potwierdzone

3 krótkimi mignięciami wyświetlacza. Nowy kod zastępuje i powoduje skasowanie poprzedniego
kodu fabrycznego.
