46

sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego i brą-
zowy do fazy. Wtyczka powinna być podłączona do odpowiedniego gniazda
bezpieczeństwa.

•  urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub

innego przyrządu zapewniającego odłączenie od sieci i posiadającego odle-
głość rozwarcia styków, która umożliwia całkowite odłączenie w warunkach
nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasi-
lania, zgodnie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowa-
nia się do zasad dotyczących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)

W tej wersji opary i dym są odprowadzane na zewnątrz przez
rurę spustową.
W tym celu złącze wylotowe okapu powinno być podłączone
za pomocą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:
•  średnicę nie mniejszą od złącza okapu.
•  lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia

cofania skroplin do silnika.

•  ograniczoną do minimum liczbę zagięć.
•  minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia

wydajności zasysania okapu.

  Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizo-

lować.

  W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wy-

dajności 800m3/h lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jed-
nocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5
barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)

W tej wersji powietrze przepływa przez filtry z węglem aktyw-
nym w celu oczyszczenia i ponownego wprowadzenia do
środowiska.

Należy sprawdzić, czy filtry na węgiel aktywny umieszczone są
na okapie, w przeciwnym razie należy je założyć zgodnie ze

wskazówkami w instrukcji montażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymon-

tować go, jeśli występuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Okap może być instalowany w różnych konfiguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów in-
stalacji, natomiast dla każdego rodzaju podkreślono specjalne operacje,
jakie należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ  OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania,
aby przetransportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary
i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić
automatyczne wyłączenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość:

zapewnia oczyszczone powietrze przy niskim poborze energii elek-

trycznej.

II prędkość:

normalne warunki użytkowania.

III prędkość:

w przypadku obecności silnych zapachów i oparów.

IV prędkość:

szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie
od częstotliwości użytkowania okapu.
W celu zapoznania się z innymi szczegółami patrz rozdział

„KONSERWACJA

”.

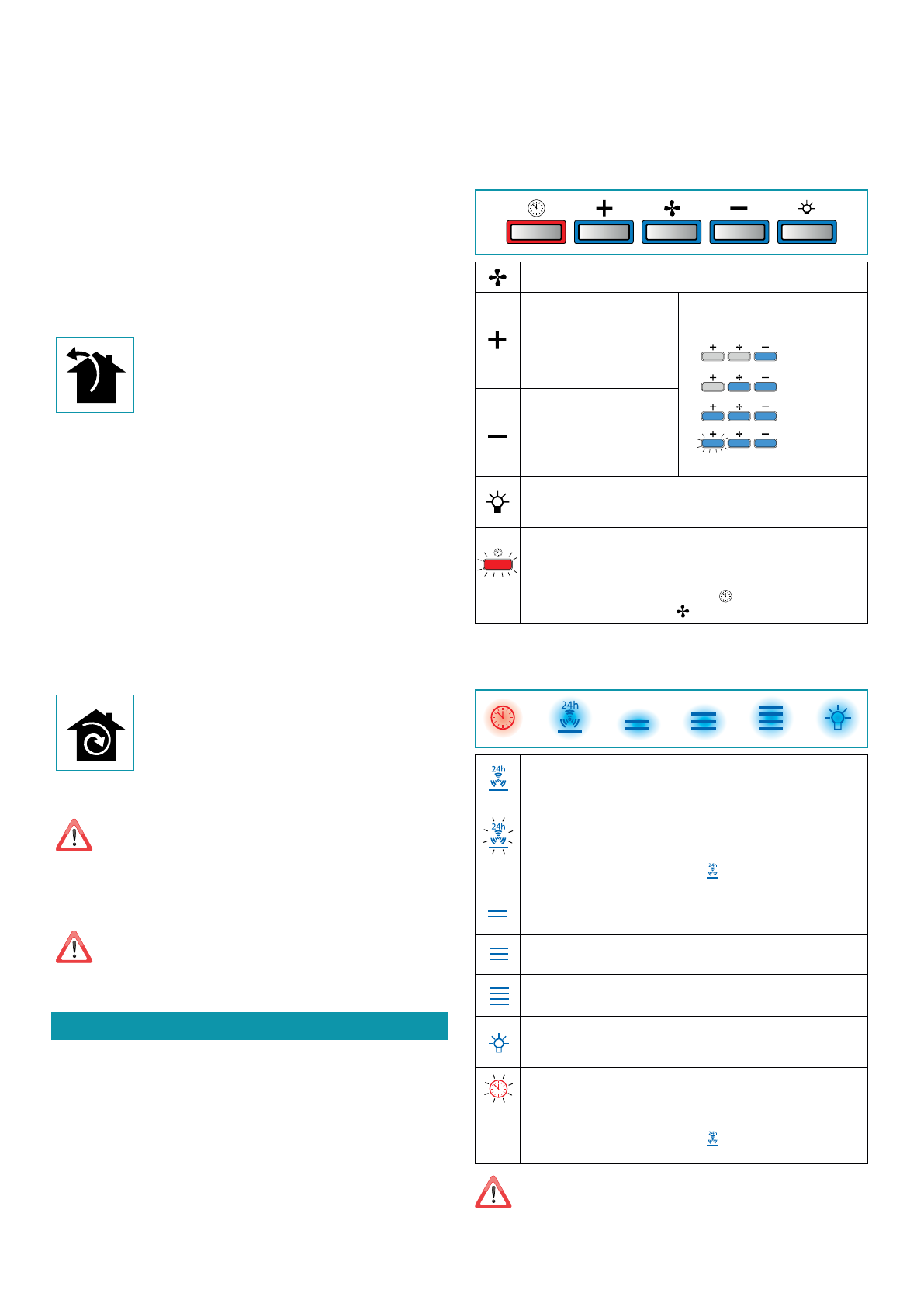

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH

(GRUPPO INCASSO, Green Tech)

Silnik ON/OFF

Zwiększenie prędkości od
1 do 4

Prędkość 4 jest aktywna tylko
przez kilka minut, po czym
uruchomiona zostaje pręd-
kość 3.

Prędkości sygnalizowane są przez
kontrolki LED znajdujące się na
przyciskach:

 Prędkość 1

 Prędkość 2

 Prędkość 3

 Prędkość 4

(LED „+”  miga)

Zmniejszenie prędkości od
4 do 1

Włączenie/wyłączenie światła
Krótki impuls:

włączanie i wyłączanie światła

Długi impuls:

 zmiana odcienia światła od 2700K-5600K

TIMER

 (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED),
jeśli:
- ponownie wciśnie się przycisk TIMER (

),

- wciśnie się przycisk ON/OFF (

).

ZESTAW PRZYCISKÓW TOUCH

(GRUPPO INCASSO MURANO)

ON/OFF (LED zapalona światłem ciągłym)

Włączenie/wyłączenie silnika i Prędk1

ON/OFF (kontrolka LED miga)

Naciśnięcie przez ponad 3 sekundy powoduje aktywację cyklu 24h
(1h ON -> 3h OFF -> 1h ON) Funkcja ulega dezaktywacji (wyłączona
czerwona kontrolka LED), jeśli:
- Zostanie wyłączony silnik (przycisk

 ).

- Po 24h.

Aktywacja Prędkości 2

Aktywacja Prędkości 3

Aktywacja Prędkości 4 tylko przez kilka minut, po czym urucho-
miona zostaje prędkość 3.

Włączenie/wyłączenie światła
Krótki impuls:

włączanie i wyłączanie światła

Długi impuls:

zmiana odcienia światła od 2700K-5600K

TIMER

 (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED),
jeśli:
- Zostanie wyłączony silnik (przycisk

 ).

- Zostaje zmieniona prędkość.

Jeśli panel przyciskowy jest całkowicie nieaktywny, należy

tymczasowo odłączyć zasilanie elektryczne (na ok. 5”) od sprzętu
gospodarstwa domowego przed skontaktowaniem się z pomocą

techniczną, ewentualnie użyć wyłącznika głównego, aby wznowić

normalne działanie.
