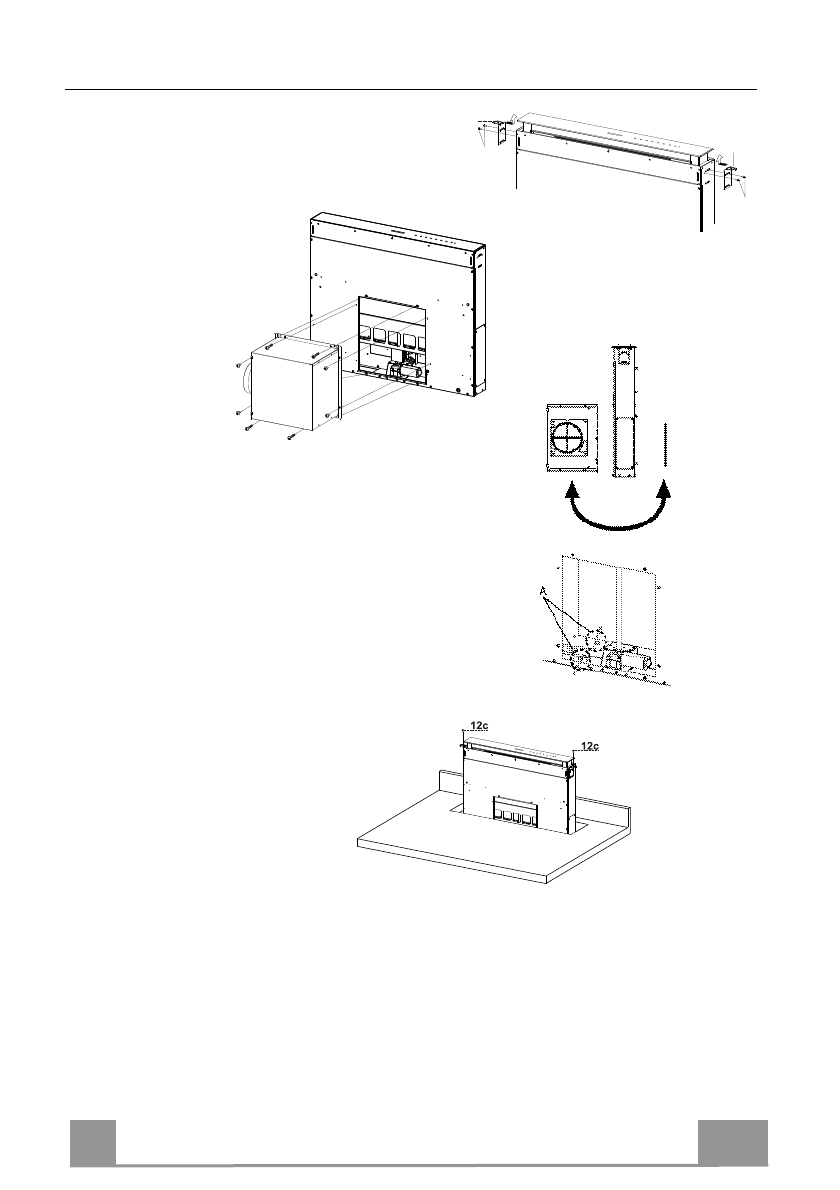

 Introducción del cuerpo de la campana en el plano desde arriba

•  Insertar las bridas

7.2

, como se indica en la figura,

en

los ojales y fijarlas con los tornillos

12a

en dotación.

•  La campana nace

preparada para el

montaje frontal

del grupo motor.

•  Si la disposición del mueble de la cocina es diferente hay que

prever el montaje del grupo motor por la parte posterior, se

debe desmontar el tapón ya fijado en la parte trasera del cuer-

po de la campana y volverlo a montar frontalmente. Volver a

colocar también el cable con pasacable para la conexión del

motor utilizando el ojal dispuesto en cada lado (

A

).

•  Introducir el cuerpo en el plano de cocción ante-

riormente perforado.

•  Centrar el cuerpo de la campana respecto

al ojal del plano de cocción.

•  Fijar con 2 tornillos

12c

 en dota-

ción el cuerpo de la campana.

Atención:

Si por causa del material del plano de cocción no fuera posible atornillar los tornillos

12c

, usar una peque-

ña cantidad de silicona para encolar las bridas

7.2

 al plano y dejar secar bien antes de continuar con la ins-

talación.
