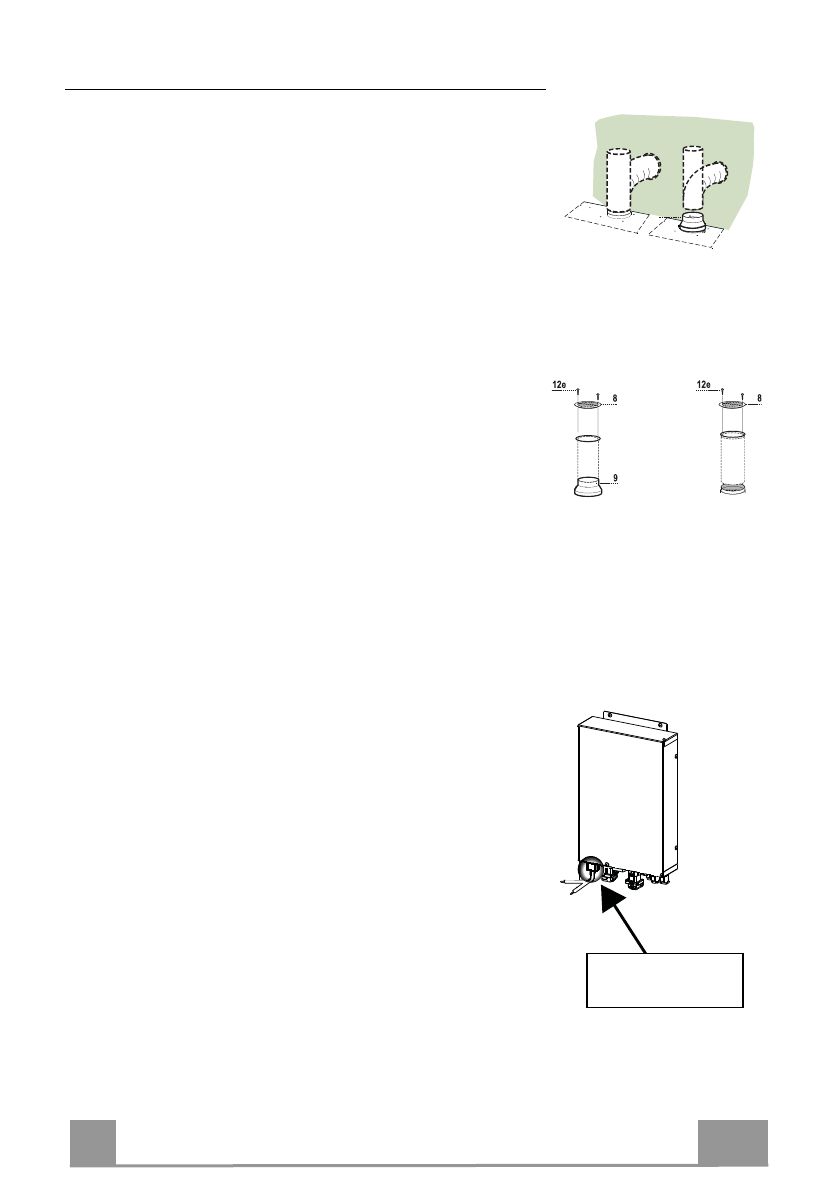

Branchements

SORTIE AIR VERSION ASPIRANTE

Pour  l’installation  en  version  aspirante,  relier  la  hotte  au  tube  de
sortie au moyen d’un tube rigide ou flexible de ø 150 ou 120 mm
dont le choix est laissé à l’installateur.
•  Pour la liaison avec le tube ø120 mm, insérer la buse de réduc-

tion

9

 sur la sortie du corps de la hotte.

•  Fixer  le  tube  avec  des  colliers  serre-tube  appropriés.  Le

matériel nécessaire n’est pas fourni.

•  Retirer les filtres anti-odeur à charbon actif éventuels.

ø 150

9

ø 120

SORTIE AIR VERSION FILTRANTE

•  Relier  la  bride  au  trou de  sortie  de  l’air  avec  un  tube  rigide  ou

flexible de ø 120 ou 150 mm.

•  Pour  la  liaison  avec  le  tube  ø  120  mm,  insérer  la  buse  de

réduction

9

sur la sortie du corps de hotte.

•  Fixer  le  tube  avec  des  colliers  serre-tube  adaptés.  Le  matériel

nécessaire n’est pas fourni.

•  Fixer la grille orientée

8

sur la sortie à l’aide de 2 vis

12e

(2,9 x

9,5) fournies.


•  Vérifier la présence des filtres anti-odeur à charbon actif. (Voir

paragraphe Entretien filtres à charbon actif).

BRANCHEMENT ELECTRIQUE

•  Brancher  la  hotte  sur  le  secteur  en  interposant  un  interrupteur

bipolaire avec ouverture des contacts d’au moins 3 mm.

CONNECTEUR

D’ALIMENTATION
