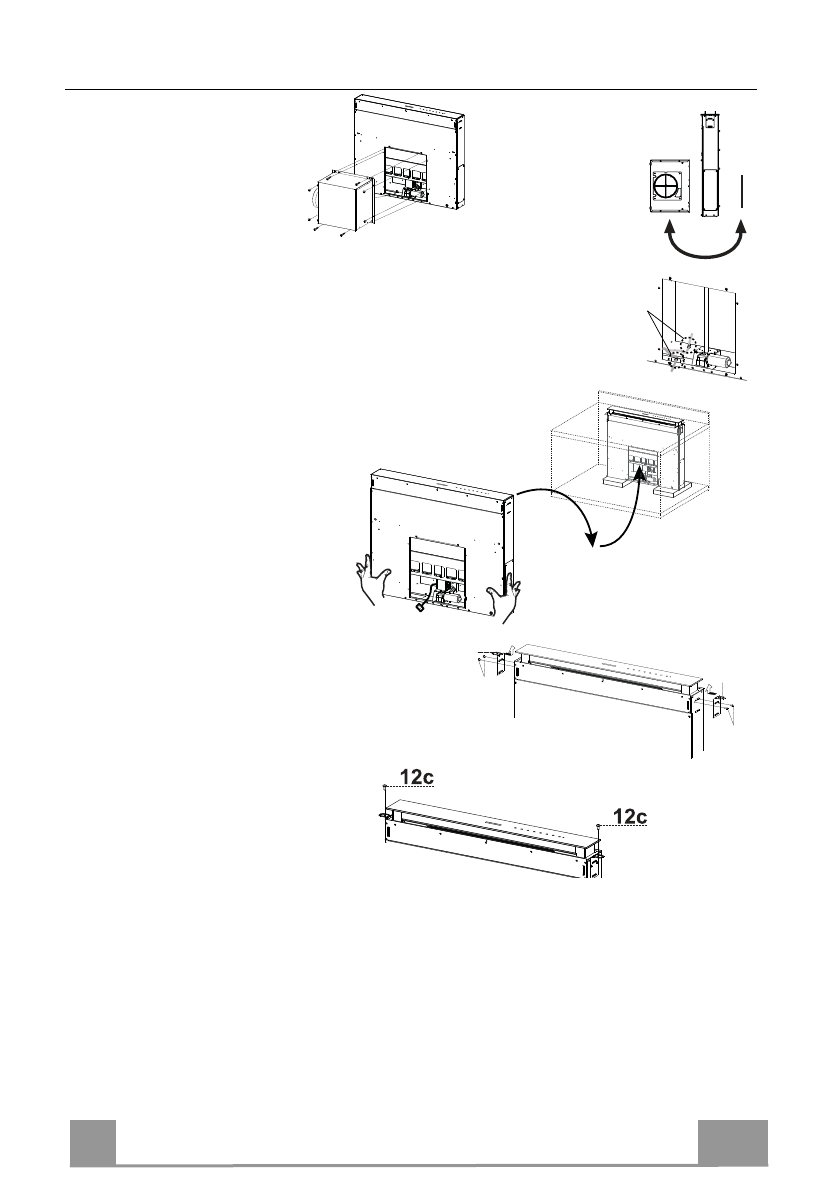

Introducción del cuerpo de la campana en el plano desde abajo

•  La campana nace preparada para el

montaje frontal del grupo motor.

•  Si la disposición del mueble de la cocina es diferente hay que prever el montaje del

grupo motor por la parte posterior, se debe desmontar el tapón ya fijado en la parte

trasera del cuerpo de la campana y volverlo a montar frontalmente. Volver a colocar

también el cable con pasacable para la conexión del motor utilizando el ojal dis-

puesto en cada lado (

A

).

  Antes de continuar, se debe fijar el grupo motor al cuerpo de la campana (Ver párra-

fo Fijación del grupo motor).

•  Introducir el cuerpo de la campana por abajo en el plano de soporte

anteriormente perforado.

•  Con la ayuda de un soporte, alzar el

cuerpo de la campana hasta que la

parte frontal salga del plano.

•  Insertar las bridas

7.2

, como se indica en la figura, en

los ojales y fijarlas con los tornillos

12a

 en dotación.

•  Centrar el cuerpo de la campana respecto al ojal del

plano de cocción.

•  Fijar con 2 tornillos

12c

 en dotación

el cuerpo de la campana al plano y

quitar los soportes.

Atención:

Si por causa del material del plano de cocción no fuera posible atornillar los tornillos

12c

, usar una peque-

ña cantidad de silicona para encolar las bridas

7.2

 al plano y dejar secar bien antes de continuar con la ins-

talación.
