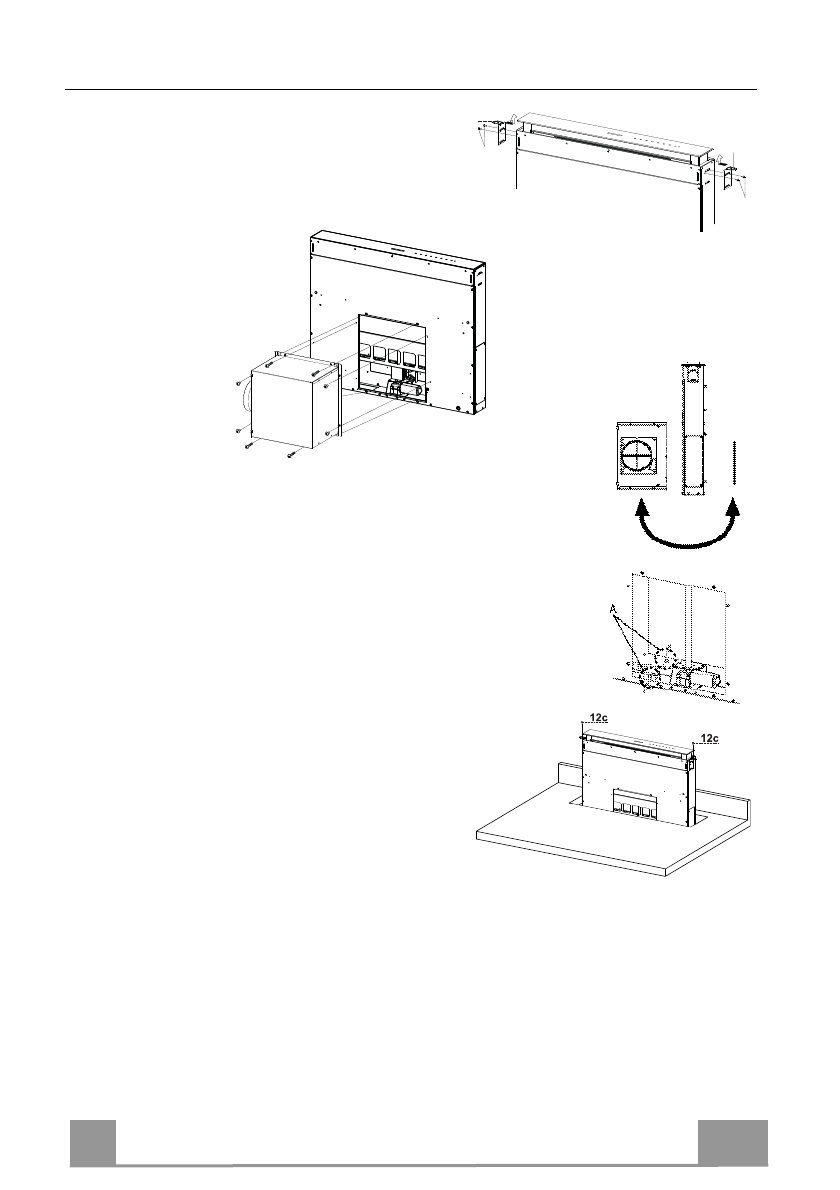

Introduction du corps de hotte dans le plan en passant par le haut

•  Enfiler

les brides

7.2

, comme indiqué dans

la figure, dans les trous prévus et les fixer

avec les vis

12a

fournies.

•  D’origine, la

hotte est prévue

pour le montage

frontal du

groupe moteur.

•  Si la prédisposition du meuble de cuisine est différente et le groupe

moteur doit être monté sur la partie arrière, démonter le bouchon

déjà fixé sur le dos du corps de hotte et le remonter frontalement.

Remettre aussi en place le câble avec le passe-câble pour la con-

nexion du moteur, en passant par le trou prévu de chaque côté (

A

).

•  Enfiler le corps de hotte dans le plan de

support précédemment percé.

•  Centrer le corps de hotte par rapport au trou

du plan de cuisson.

•  Fixer le corps de hotte avec 2 vis

12c

 four-

nies.

Attention :

Si le matériel du plan de cuisson ne permet pas de serrer les vis

12c

, utiliser une petite quantité

de  silicone  pour  coller  les  brides  de  support

7.2

  au  plan  et  bien  laisser  sécher  avant  de  conti-

nuer l’installation.
