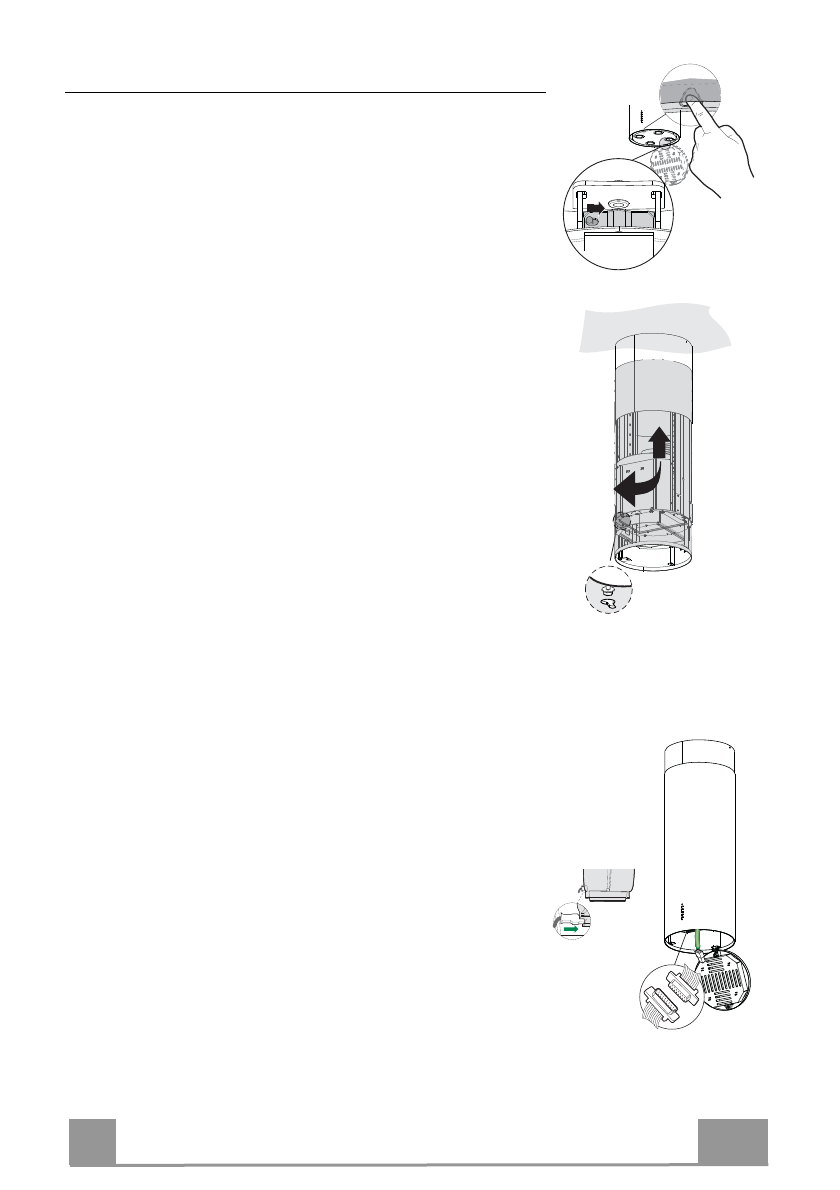

Montaje Chimenea y Sujeción Cuerpo Campana

Es necesario girar la chimenea hacia arriba con los ojales hacia
arriba en caso de instalación de la campana en versión filtrante,
viceversa, con los ojales hacia abajo en caso de instalación en
versión aspirante.
•  Meter desde abajo hacia arriba la Chimenea superior y sujetar-

la en la parte superior al armazón con  los 2 Tornillos quitados
precedentemente, teniendo cuidado, en  caso de instalación fil-
trante de que los ojales de la chimenea se encuentren en co-
rrespondencia de la salida del empalme filtrante

15

.

•  Abrir el grupo de iluminación tirándo de él sobre la adecuada

marca, desengancharlo del cuerpo de la campana deslizando el
perno de sujeción.

•  Sacar el Filtro Antigrasa, empujándolo hacia la parte posterior

del grupo y tirando al mismo tiempo hacia abajo.

•  Quitar los eventuales Filtros Antiolor al Carbón activado.
•  Predisponer la sujeción del cuerpo de la campana al armazón

atornillándo los 4 Tornillos

12f

en las sedes adecuadas. Dejar

por lo menos 4-5 mm de espacio entre la cabeza del tornillo y
la lámina del armazón.

•  Enganchar el cuerpo de la campana al armazón y girar hacia la

izquierda hasta el fondo, proceder enseguida al bloqueo de los
tornillos para evitar una caída accidental del cuerpo de la cam-
pana.

2

1

CONEXIÓN ELÉCTRICA

•  Conectar la campana a la red de alimentación eléctrica insta-

lando un interruptor bipolar con apertura de los contactos de 3
mm como mínimo.

•  Asegurarse de que el conector del Cable de alimentación esté

correctamente metido en la toma del Aspirador.

•  Conectar el conector de los mandos

Cmd

.

•  Conectar el conector de los Focos

Lux

 a la toma existente de-

trás de la tapa del grupo iluminación.

•  Para la versión filtrante montar el filtro antiolor de carbón acti-

vo.

•  Volver a montar los Filtros y el grupo iluminación.

Cmd

Lux
