EE
6
62

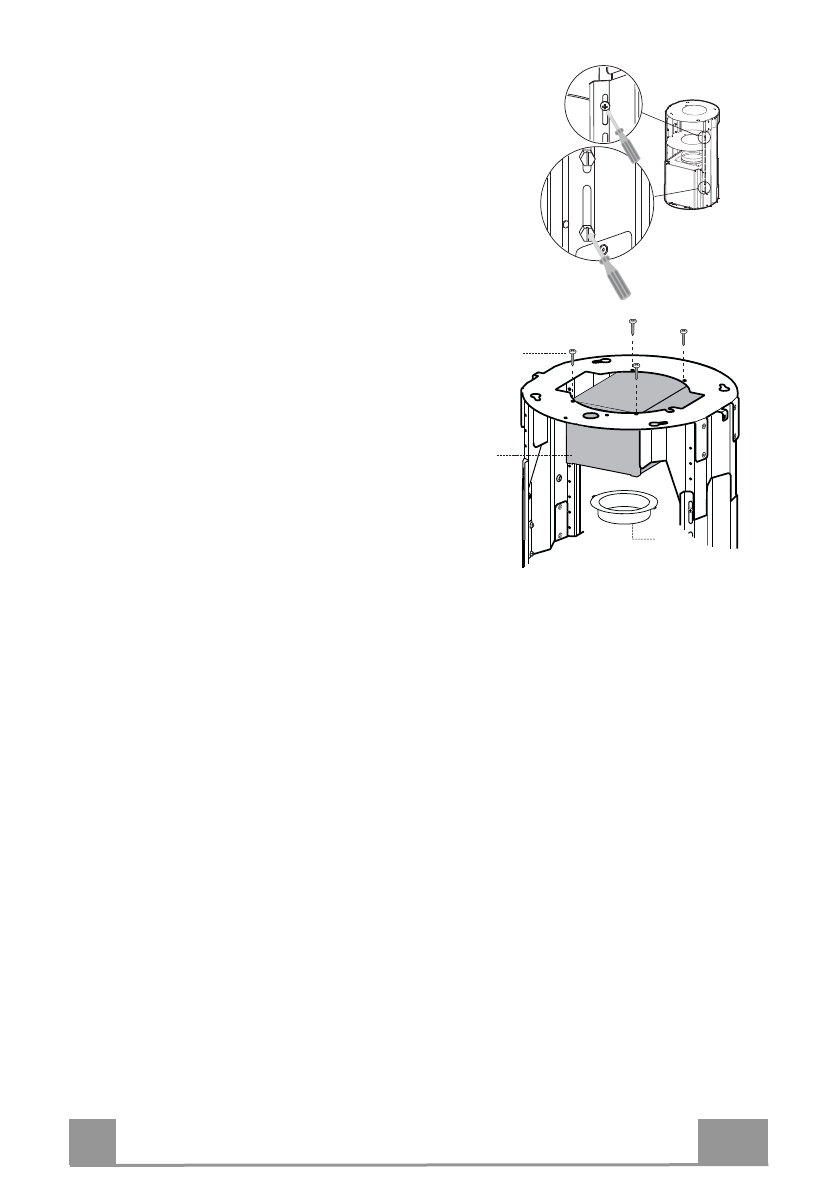

RAAMI PLIIDIKUMMI JAOKS ETTE VALMISTAMINE
RETSIRKULEERIVA VERSIOONI KORRAL
Kui pliidikummi kasutatakse retsirkuleerivas
versioonis, tuleb valmistada raam ette koos kõigi
vajalike ühendusdetailidega. Paigaldamise
lihtsustamiseks on vaja raami pikendada:
• Vabastage kaks korstna ülemist osa raamile
kinnitavat kruvi
2.
1 tõmmake korsten välja.
• Vabastage raami eraldusala ülemisse ossa paigutatud
neli ohutuskruvi (
A
).
• Keerake lahti kahte tulpa ühendavad raami külgedel
paiknevad kaheksa meeterkeermega kruvi (
B
).
Retsirkuleeriva versiooni komponentide paigaldamine:
• Kinnitage retsirkulatsiooniõhu väljunddetail
15
pliidikummiga tarnitud nelja kruvi
12c
abil raami
ülemisele osale.
• Kinnitage äärik (ø120)
10
retsirkulatsiooniõhu
väljundi
15
alumisele osale.
• Asetage siirdmikäärik
9
pliidikummi korpuse
väljundile.
• Nüüd ühendage äärikud toru abil. Toru kõrguse
arvutamiseks on vaja hinnata pliidikummi kõrgus
(mm) ja lahutada 615 mm. (H toru = H pliidikumm -
615.)
• Pikendage raami nii, et toru saab sisestada. Asetage
toru kahe ääriku vahele ja blokeerige see. Veenduge,
et raami kõrgus on õige, arvestades pliidikummi
kõrgusega (H raam = H pliidikumm – 184).
Reguleerige raami kõrgust ja pingutage eelpool
eemaldatud kruvid uuesti. Struktuurile täiendava
stabiilsuse andmiseks pingutage uuesti ohutuskruvid.
• Kinnitage toru pliidikummile lisatud toruklambrite
25
abil.
A
B
15
12c
10
