ES

7

76

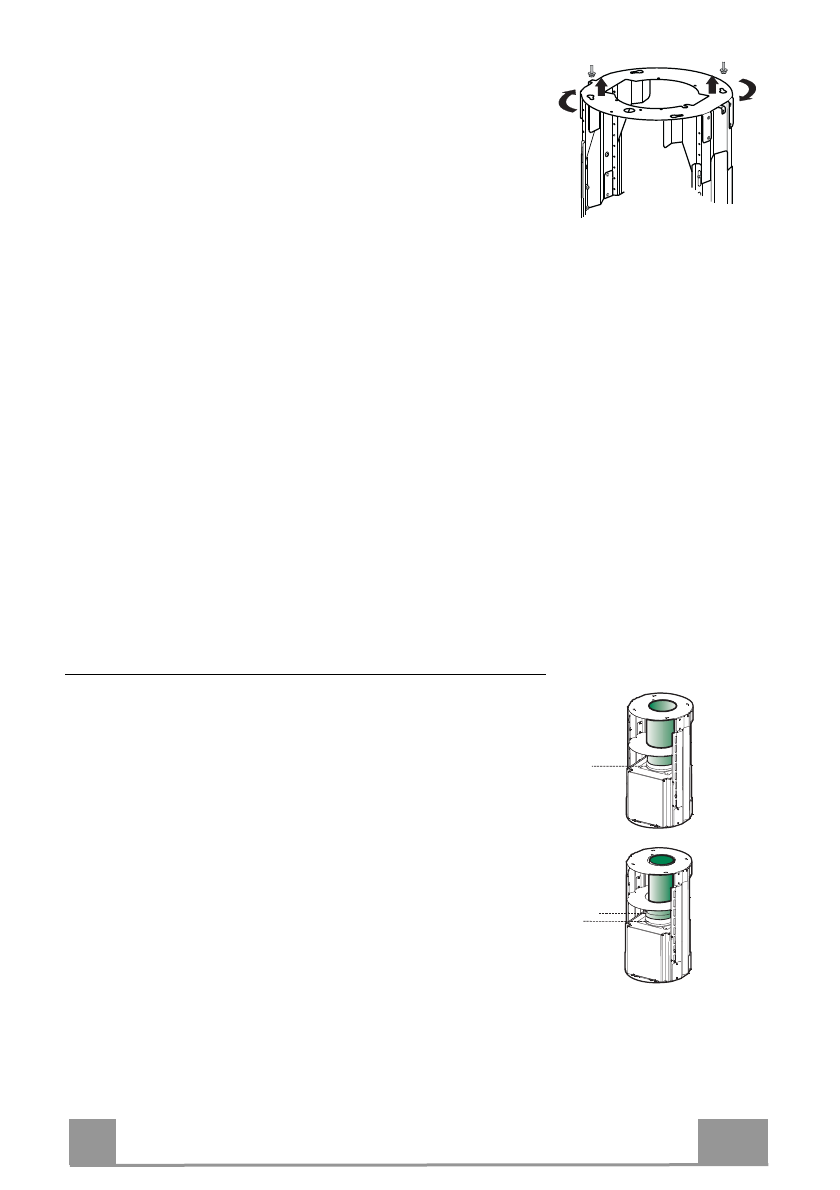

FIJACION ARMAZON

•  Levantar el armazón teniendo cuidado de que el índice puesto

sobre la lámina de éste se encuentre en la parte anterior.

•  Encajar los ojales del armazón en los dos tornillos colocados

anteriormente en el techo y girar hasta el centro del ojal de re-
gulación.

•  Apretar los dos tornillos y atornillar los otros dos en dotación;

antes de atornillar definitivamente los tornillos es posible efec-
tuar regulaciones girando el armazón, teniendo cuidado que los
tornillos no se salgan de la sede del ojal de regulación.

•  El fijado del armazón tiene que ser seguro en relación sea al

peso de la Campana sea a los movimientos causados por oca-
sionales empujones laterales al aparato una vez montado. A fi-
jado realizado controlar por lo tanto que la base sea estable
aunque el armazón sea sometido a flexiones.

•  En todos los casos en que el Techo no fuera suficientemente

robusto en el punto de suspensión, el instalador tendrá que
proveer a robustecerlo con oportunas láminas y contraplacas
ancladas a partes estructuralmente resistentes.

2

1

1

2

Conexiones

SALIDA DEL AIRE VERSION ASPIRANTE

Para instalar la campana en versión aspirante conectarla a la tube-

ría de salida mediante un tubo rígido ó flexible de  150 ó 120

mm, cuya elección se deja al instalador.

Conexión mediante tubo de Ø 150

•  Insertar la arandela Ø 150

10a

 en la salida del cuerpo de la

campana.

•  Sujetar el tubo con unas fajillas. El material necesario no está

incluído en la dotación.

Conexión mediante tubo de Ø 120

•  Para conectarla mediante un tubo de  Ø 120 mm, insertar la

arandela de reducción

9

 en la arandela Ø 150

10a

 que hemos

colocado antes.

•  Sujetar el tubo con unas fajillas. El material necesario no está

incluído en la dotación.

•  En los dos casos, quitar el filtro antiolor al cabón activado si

estubiera colocado.

9

ø 120

ø 150

10a

10a
