FI
7
75
ASENNUS

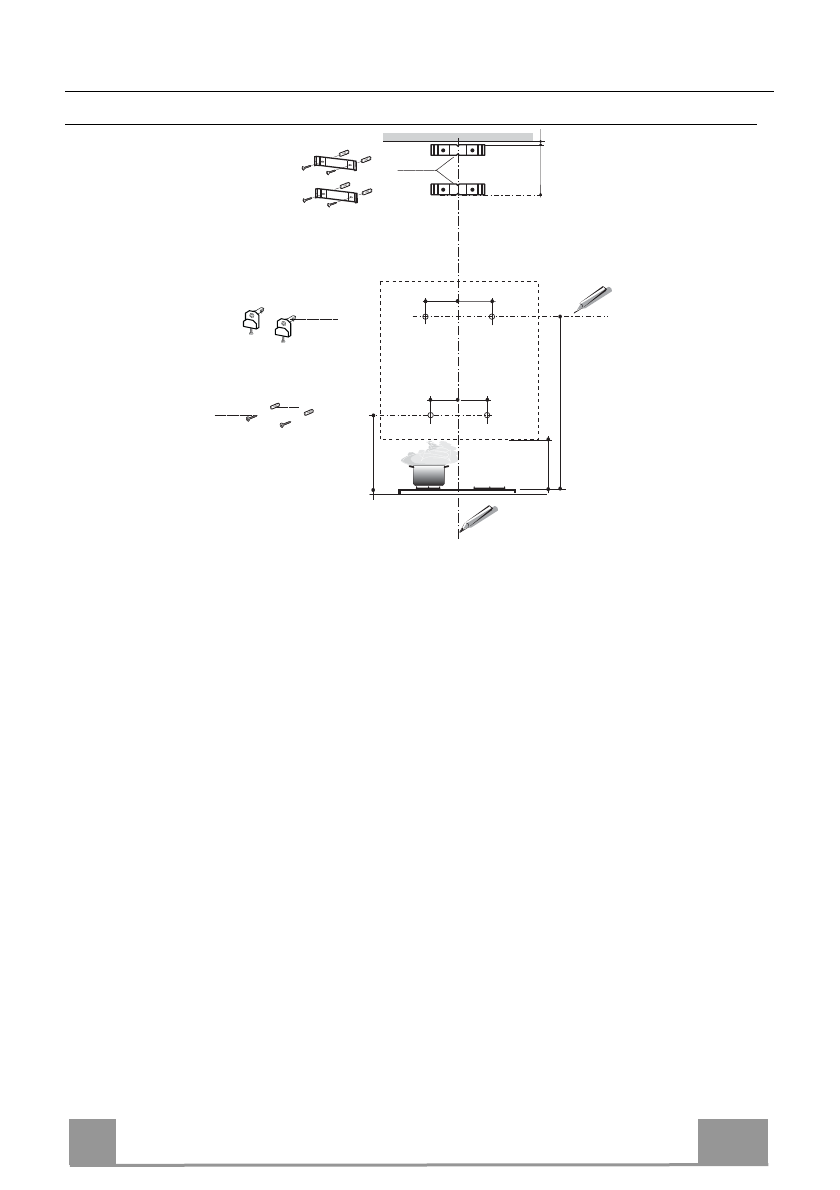

Seinän poraus ja tukien kiinnittäminen
11a
1
1
2
2
140
11
12a
164 164
788
540
450
140
X
1÷2
7.2.1
Merkitse seinälle:
• pystysuora viiva kattoon tai ylärajaan saakka liesituulettimen asennusalueen keskikohdalle,
• vaakasuora viiva vähintään 788 mm keittotason yläpuolelle.
• Merkitse vaakasuoralle viivalle piste
(1)
, 164 mm pystysuoran viitelinjan oikealle puolelle.
• Toista toimenpide toiselle puolelle ja tarkista, että ne ovat samalla tasolla.
• Merkitse ohjeiden mukaisesti viitepiste
(2)
140 mm pystysuorasta viitelinjasta ja 540 mm
keittotason yläpuolelle.
• Toista toimenpide toiselle puolelle ja tarkista, että ne ovat samalla tasolla.
• Poraa merkittyihin kohtiin
(1)
reiät ø 12 mm.
• Poraa merkittyihin kohtiin
(2)
reiät ø 8 mm.
• Aseta reikiin
(1)
tulpat ja tuki
11a
, ruuvaa kiinni.
• Laita tulppa
11
reikiin
(2)
.
Asennus koristehormilla: (Lisävaruste)
• Aseta tuki
7.2.1
kuten kuvassa 1-2 mm katosta tai ylärajasta niin että sen keskikohta (kolot)
on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Aseta tuki
7.2.1
kuten kuvassa X mm ensimmäisen tuen alapuolelle (X = toimitetun ylähor-
min korkeus), niin että sen keskikohta (kolot) on pystysuoran viitelinjan kohdalla.
• Merkitse tuen reikien keskipisteet.
• Poraa merkittyihin kohtiin reiät ø 8 mm.
• Laita reikiin tulpat
11
.
• Kiinnitä tuet toimitetuilla ruuveilla
12a
(4,2 x 44,4 ).
