INSTALLASJON
Boring av hull i veggen og festing av konsollene
11a
1
1
2
2
140
11
12a
164 164
788
540
450
140
X
1÷2
7.2.1

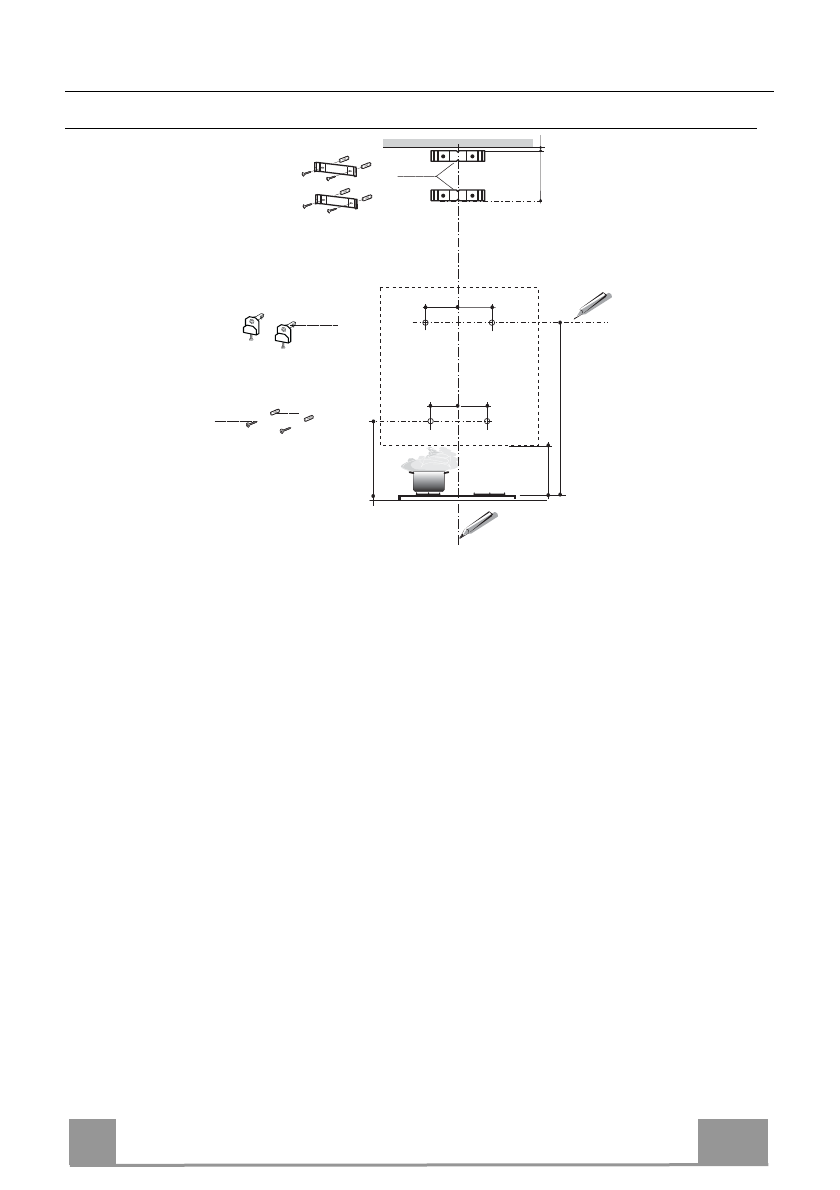

Tegn opp følgende på veggen:
• En vertikal linje helt opp til taket eller til den øverste grensen, på midten av området hvor
kjøkkenviften skal monteres.
• En horisontal linje som er min 788 mm over platetoppen.
• Merk av et punkt
(1)
på den horisontale linjen 164 mm til høyre for den vertikale
referanselinjen.
• Gjenta dette arbeidet på motsatt side. Kontroller nivelleringen.
• Merk av et referansepunkt
(2)
som vist 140 mm fra den vertikale referanselinjen og 540 mm
over platetoppen.
• Gjenta dette arbeidet på motsatt side. Kontroller nivelleringen.
• Bor hull med en diameter på 12 mm i de avmerkede punktene
(1)
.
• Bor hull med en diameter på 8 mm i de avmerkede punktene
(2)
.
• Sett ekspansjonspluggene med konsoll
11a
inn i hullene
(1)
, og skru til.
• Sett ekspansjonspluggen
11
inn i hullene
(2)
.
Installasjon med dekorativt røkrør (ekstrautstyr)
• Støtt konsollen
7.2.1
som vist 1-2 mm fra taket eller den øverste grensen. Sentrer midten
(hakkene) på den vertikale referanselinjen.
• Merk av midten til hullene til konsollen.
• Støtt konsollen
7.2.1
som vist X mm under den første konsollen (X = høyden på det øverste
røkrøret som følger med). Sentrer midten (hakkene) på den vertikale referanselinjen.
• Merk av midten til hullene til konsollen.
• Bor hull med en diameter på 8 mm i de avmerkede punktene.
• Sett ekspansjonspluggene
11
inn i hullene.
• Fest konsollene med skruene
12a
(4,2 x 44,4) som følger med.
