FR
2
20
INSTALLATION

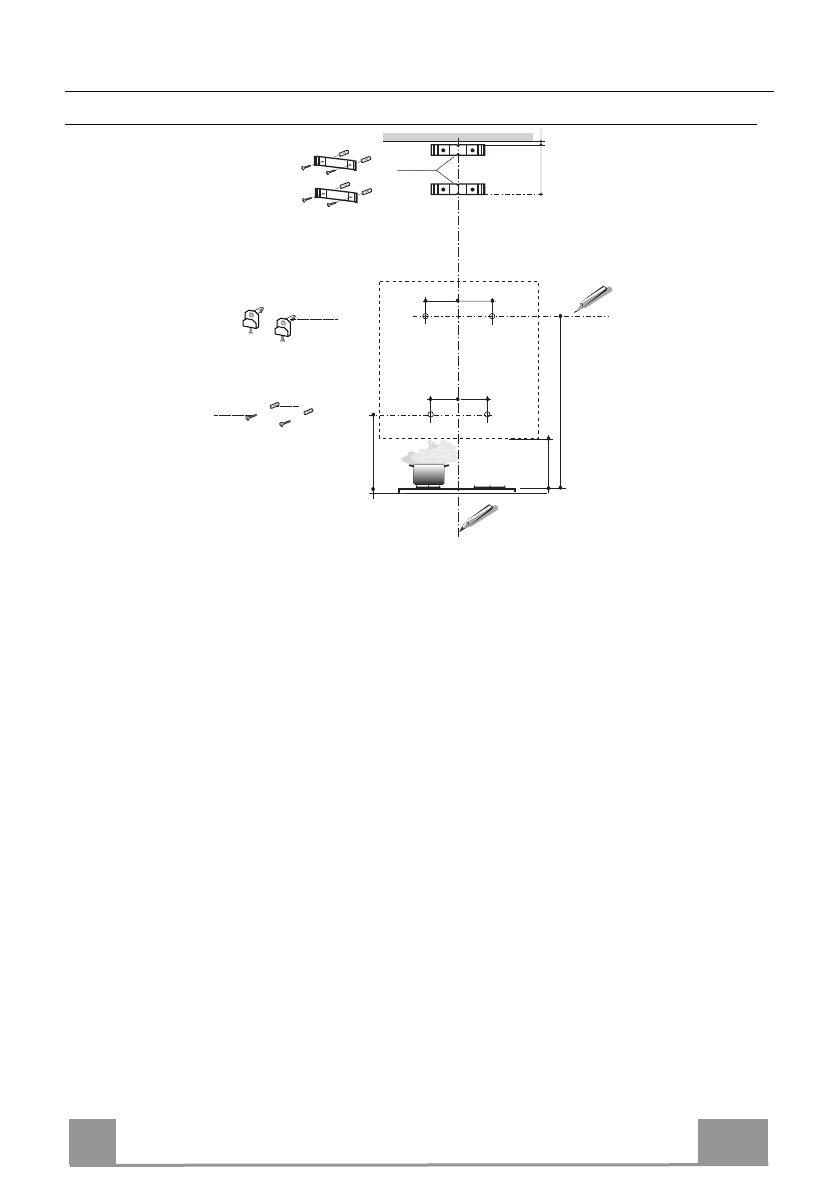

Perçage de la paroi et fixation des supports
11a
1
1
2
2
140
11
12a
164 164
788
540
450
140
X
1÷2
7.2.1
Tracer sur la paroi :
• une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue
pour le montage de la hotte ;
• une ligne horizontale à 788 mm au-dessus du plan de cuisson.
• Marquer un point
(1)
sur la ligne horizontale à 164 mm à droite de la ligne verticale de
référence.
• Répéter cette opération de l’autre côté et vérifier la mise à niveau.
• Marquer comme indiqué, un point de référence
(2)
à 140 mm de la ligne verticale de
référence et 540 mm au-dessus du plan de cuisson.
• Répéter cette opération de l’autre côté et vérifier la mise à niveau.
• Percer les points marqués
(1)
avec une mèche de ø 12 mm.
• Percer les points marqués
(2)
avec une mèche de ø 8 mm.
• Mettre les chevilles avec le support
11a
dans les trous
(1)
et visser.
• Insérer les chevilles
11
dans les trous
(2).
Pour installation avec cheminée décorative : (Option)
• Poser le support
7.2.1
comme indiqué, à 1-2 mm du plafond ou de la limite supérieure, en
alignant le centre (encoches) sur la ligne verticale de référence.
• Marquer les centres des trous du support.
• Faire reposer le support
7.2.1
, comme indiqué, à X mm en dessous du premier support (X =
hauteur de la partie supérieure fournie), en alignant le centre (encoches) sur la ligne verticale
de référence.
• Marquer les centres des trous du support.
• Percer les points marqués avec une mèche de ø 8 mm.
• Insérer les chevilles
11
dans les trous.
• Fixer les supports à l’aide des vis
12a
(4,2 x 44,4) fournies.
