DE
3
31
MONTAGE

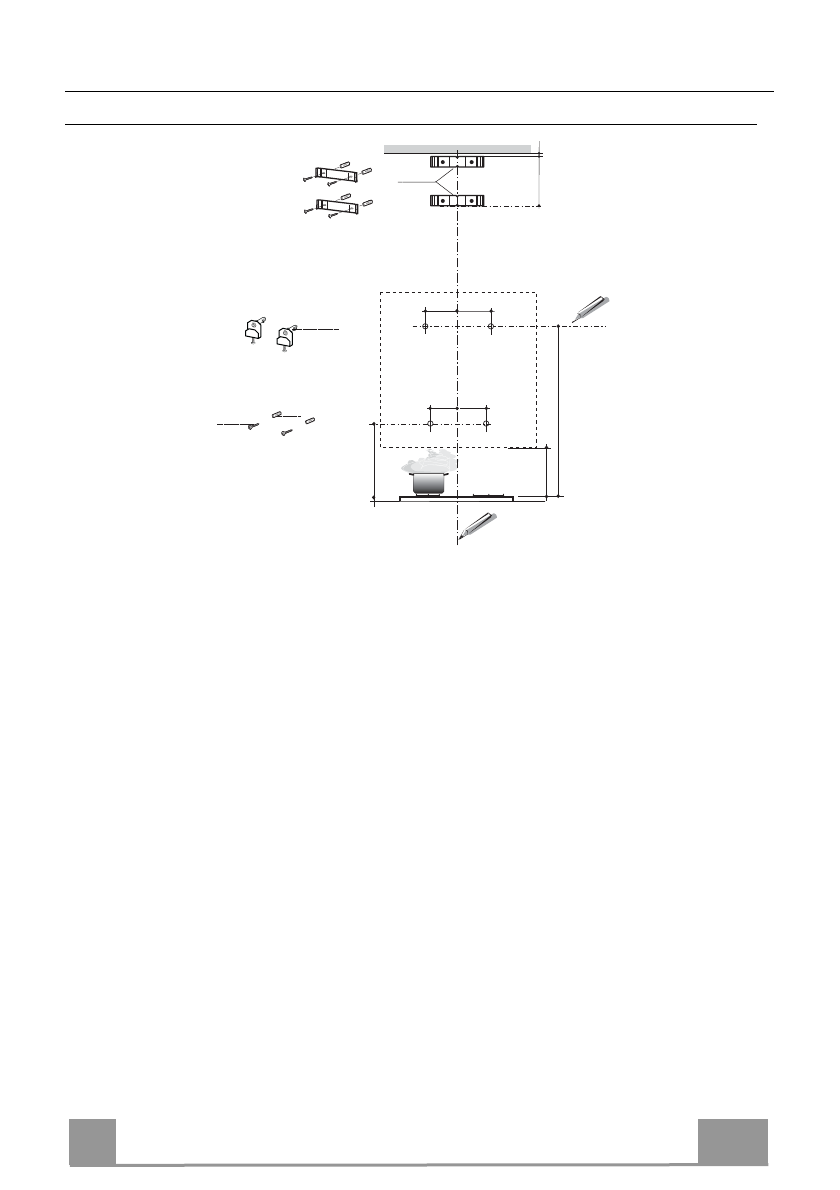

Bohren der Wand und Befestigung der Bügel
11a
1
1
2
2
140
11
12a
164 164
788
540
450
140
X
1÷2
7.2.1
An der Wand anzeichnen:
• eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der
Haube,
• eine waagrechte Linie mindestens 788 mm oberhalb der Kochmulde.
• 164 mm rechts von der senkrechten Bezugslinie einen Punkt
(1)
auf der waagrechten Linie kenn-
zeichnen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.
• Wie angegeben 140 mm rechts von der senkrechten Bezugslinie und 540 mm oberhalb der Koch-
mulde einen Punkt
(2)
kennzeichnen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen.
• Die gekennzeichneten Punkte
(1)
mit einem Bohrer ø 12 mm bohren.
• Die gekennzeichneten Punkte
(2)
mit einem Bohrer ø 8 mm bohren.
• Die Dübel mit dem Bügel
11a
in die Bohrungen
(1)
einfügen und festschrauben.
• Den Dübel
11
in die Bohrungen
(2)
einfügen.
Zur Montage der haube mit Dekorkamin (option)
• Den Bügel
7.2.1
wie angegeben 1-2 mm unterhalb der Decke oder der oberen Begrenzung anlegen
und seinen Mittelpunkt (Einschnitte) an der senkrechten Bezugslinie ausrichten.
• Die Mitte der Löcher des Bügels kennzeichnen.
• Den Bügel
7.2.1
wie angegeben X mm unterhalb des ersten Bügels (X = Höhe des mitgelieferten
oberen Kaminteils) anlegen und seinen Mittelpunkt (Einschnitte) an der senkrechten Bezugslinie
ausrichten.
• Die Mitte der Löcher des Bügels kennzeichnen.
• Die gekennzeichneten Punkte mit einem Bohrer ø 8 mm bohren.
• Die Dübel
11
in die Bohrungen einfügen.
• Die Bügel mit den mitgelieferten Schrauben
12a
(4,2 x 44,4) fixieren.
