8

Küchenhaubenmodell mit dem Kamin C ausgestattet ist, kann
das Gerät auch als Umlufthaube F verwendet werden. Dazu
ist es notwendig, zwei Aktivkohlefilter E zu montieren; so
werden die angesaugten Dämpfe mit Hilfe des oberen Gitters
G wiederaufbereitet (je nach Modell kann das Gitter direkt am
Kamin angebracht werden oder anhand der Montage zweier
kleiner Gitter – 16 F).  Falls es sich um ein Modell handelt, bei
dem das Gitter direkt am Kamin angebracht ist, müssen zwei
Verlängerungen  O an der Flügelklappe 13F angebracht
werden.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb
und müssen an eine externe Saugeinheit (nicht im
Lieferumfang enthalten) angeschlossen werden.
Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 65cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.

  Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose anzuschließen. Bei einer Haube
ohne Stecker (direkter Netzanschluss) oder falls der Stecker
nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter
anzubringen, der unter Umständen der Überspannung
Kategorie III entsprechend den Installationsregeln ein
vollständiges Trennen vom Netz garantiert.
Hinweis: Bevor man den Stromkreis der Dunstabzugshaube
an die Netzversorgung verbindet und den richtigen Betrieb zu
ueberpruefen, bitte immer kontrollieren dass die
Netzversorgung immer richtig montiert worden wird.
Hinweis!  Vor der Inbetriebnahme muss sichergestellt sein,
dass die Netzversorgung (Steckdose) ordnungsgemäß
montiert wurde.
Hinweis! Zur Vermeidung von Gefahren darf die
Auswechselung des Stromkabels nur vom autorisierten
Kundendienst vorgenommen werden.

Montage

Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen muss.

Betrieb

Die Haube ist mit einem Bedienfeld ausgestattet, das sich

an der Vorderseite der Haube befindet, mit Tasten oder
Knöpfen; zur Bedienung je nach vorhandenem Modelltyp

den untenstehenden Text und die jeweilige Zeichnung zu
Hilfe nehmen.
Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.

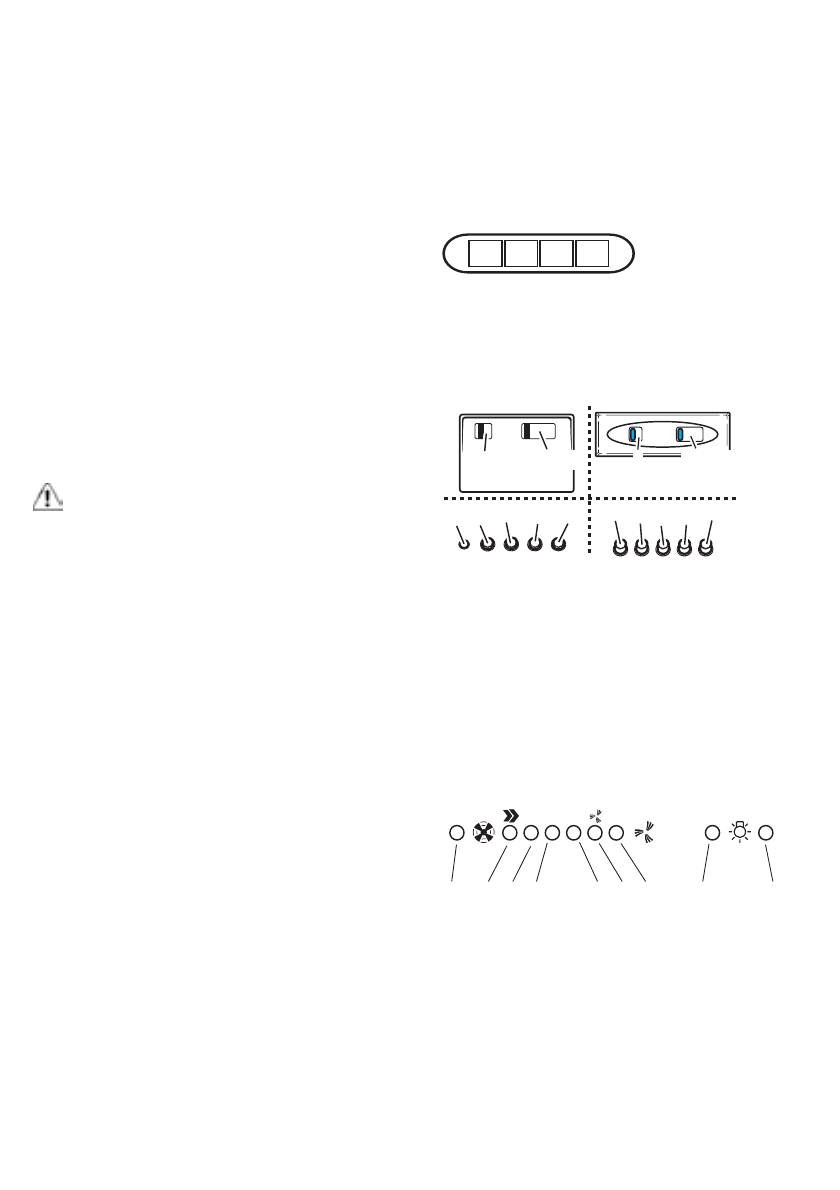

Funktionsweise - Modell mit Tastenbedienfeld

A

B

C

D


A. Schalter ON/OFF Beleuchtung
B. Schalter ON/OFF der Absaugfunktion und zum Einschalten

der geringsten Saugstärke

B+C. Schalter zum Einschalten der mittleren Saugstärke
B+D. Schalter zum Einschalten der maximalen Saugstärke


a

a b-c d e

f

b-c-d-e

b-c-d-e

a

a b c d e


a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfunktion
c. - d. - e. geringe (c.), mittlere (d.), höchste (e.) Saugstärke.
f. Betriebsanzeigenleuchte (wenn vorgesehen).
Hinweis: Bei einigen Modellen ist nur eine Saugstärke
verfügbar.
Hinweis: Die Modelle mit Elektroventil verfügen über 3
Tasten:
(a) Licht EIN/AUS, (b) Schließung und (c) Öffnung des
Elektroventils.

Funktionsweise – Elektronisches Modell mit 5 Tasten


1 2 3

O

O

I

F C

1 2 3 4

5 6 7

8

9


1. Ausschalter
2.  Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2
3. Stufe

1

4.  Stufe 2 und Sättigungsanzeige Metallfettfilter (in

letzterem Fall blinkt die Anzeige - siehe Anleitungen zur
Reinigung der Fettfilter).

Nach erfolgter Reinigung des Fettfilters drücken Sie die
Taste 1  für mindestens 3 Sekunden ein, bis der
Signalton ertönt: die LED 4 schaltet sich ab.

5.  Stufe 3 und Sättigungsanzeige Aktiv-Kohlefilter (LED)(in

letzterem Fall blinkt die Anzeige - siehe Anleitungen zum
