26

Os modelos sem motor de aspiração funcionam
exclusivamente na versão aspirante e devem ser ligados a
uma unidade periférica de aspiração (não fornecida).
As instruções da ligação são fornecidas com a unidade
periférica de aspiração.

Instalação

A distância mínima entre a superfície de suporte dos
recipientes no dispositivo de cozimento e a parte mais baixa
da coifa não deve ser inferior a 50cm no caso de fogões
eléctricos e 65cm no caso de fogões a gás ou mistos.
Se as instruções de instalação do dispositivo de cozimento a
gás especificarem uma distância maior, deve-se levar em
conta esta indicação.

  Conexão elétrica

A tensão de rede deve corresponder à tensão indicada na
etiqueta das características situada no interior da coifa. Se
dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível. Se não dotada de ficha (conexão directa à rede) ou
a tomada não se encontra em zona acessível, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
Atenção! Antes de conectar novamente o circuito da coifa
com a alimentação de rede e de verificar seu correcto
funcionamento, controlar sempre que o cabo de rede esteja
montado correctamente.
Atenção! A substituição do cabo de alimentação deve ser
efectuada pelo serviço de assistência técnica autorizado de
modo a prevenir qualquer risco.

Montagem

A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tectos. Todavia, é necessário interpelar um
técnico qualificado para se certificar quanto à idoneidade dos
materiais em função do tipo de parede/tecto. A parede/tecto
deve ser suficientemente robusta para suportar o peso da
coifa.

Funcionamento

A coifa é dotada de um painel de controlo posto na parte
dianteira da mesma, com teclas ou botões; com base no
tipo possuído consultar para o funcionamento o texto
abaixo e o respectivo desenho.
Usar a potência de aspiração no caso de uma maior
concentração de vapores de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.

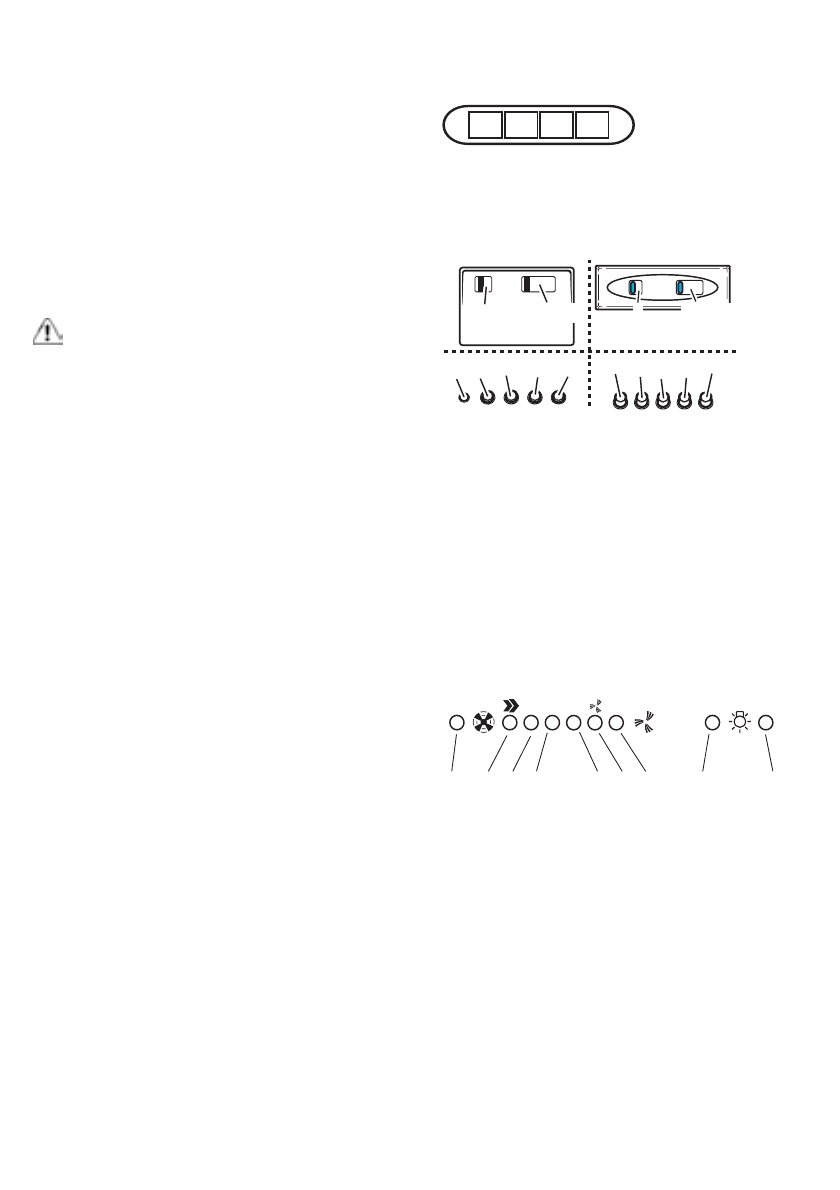

Funcionamento – Modelo com Teclado

A

B

C

D


A. botão ON/OFF luzes
B. botão OFF/ON aspiração e seleção da potência mínima
B+C. botão de seleção da potência de aspiração média
B+D. botão de seleção da potência de aspiração máxima


a

a b-c d e

f

b-c-d-e

b-c-d-e

a

a b c d e


a. ON/OFF luzes
b. OFF motores
c. - d. - e. Potência mínima de aspiração (c.), média (d.),

máxima (e.).

f. Lâmpada piloto de funcionamento (onde prevista).
Nota: Alguns modelos são dotados de uma única Potência de
aspiração.

Atenção: os modelos com válvula eléctrica são dotados de 3
teclas:
(a)  Luz ON/OFF, (b) Fechamento e (c) Abertura da Válvula
Eléctrica.

Funcionamento -  Modelo electrónico com 5 teclas


1 2 3

O

O

I

F C

1 2 3 4

5 6 7

8

9


1.  Botão OFF do motor
2.  Botão ON e botão de selecção da velocidade do motor 1

- 2 - 3 - 1 - 2...

3.  Indicador de velocidade 1
4.  Indicador de velocidade 2 e indicador de saturação do

filtro metálico para a gordura  (neste último caso o
indicador emite um sinal intermitente - Ler as instruções
relativas à limpeza dos filtros metálico para a gordura).

Tendo lavado o filtro antigordura, prima a tecla 1 durante
cerca de 3 segundos, até o sistema emitir um sinal
acústico (bip).

O LED 4 pára de piscar.

5.  Indicador de velocidade 3 e indicador de   saturação  do

filtro de carvão activo (neste último caso o indicador
emite um sinal intermitente - Ler as instruções relativas à
substituição dos filtros de carvão activo).

Tendo lavado ou substituído o filtro de carvão activo,
