verbonden met een perifere afzuigunit (niet meegeleverd).
De instructies voor de aansluiting worden met de perifere
afzuigunit geleverd.

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en
het laagste deel van de afzuigkap mag niet onder de 50cm
liggen, in geval van een elektrisch fornuis en 65cm, in geval
van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een
grotere afstand wordt aangegeven moet hiermee rekening
worden gehouden.

  Elektrische aansluiting

De netspanning moet corresponderen met de spanning die
vermeld wordt op het etiket met eigenschappen, aan de
binnenkant van de wasemkap. Als de wasemkap een stekker
heeft, moet deze in een stopcontact worden gestoken dat
voldoet aan de geldende voorschriften. Heeft de kap geen
stekker (rechtstreekse verbinding met het net) of is deze niet
goed te bereiken, dan moet er een tweepolige schakelaar
worden geplaatst die de volledige ontkoppeling van het net
garandeert in het geval van een overspanning van klasse III,
in overeenstemming  met de installatie normen.
Attentie!  Alvorens de wasemkap weer aan het voedingsnet
aan te sluiten controleer of deze goed functioneert, controleer
altijd of de voedingskabel goed gemonteerd is.
Attentie! De voedingskabel moet door de bevoegde
technische assistentie dienst worden vervangen om ieder
risico te voorkomen.

Montage

De wasemkap is voorzien van bevestigingspluggen die
geschikt zijn voor de meeste muurs/plafonds. Er moet echter
contact opgenomen worden met een gekwalificeerd technicus
om u ervan te vergewissen dat de materialen geschikt zijn
voor het type muur/plafond. Het muur/plafond moet stevig
genoeg zijn om het gewicht van de kap te houden.

Werking

De wasemkap is voorzien van een bedieningspaneel aan
de voorzijde van de kap, met knoppen of toetsen,
naargelang het model in Uw bezit, voor de werking
raadpleeg de onderstaande tekst en de betreffende
tekening.In geval van een sterkere dampconcentratie een
hogere zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.

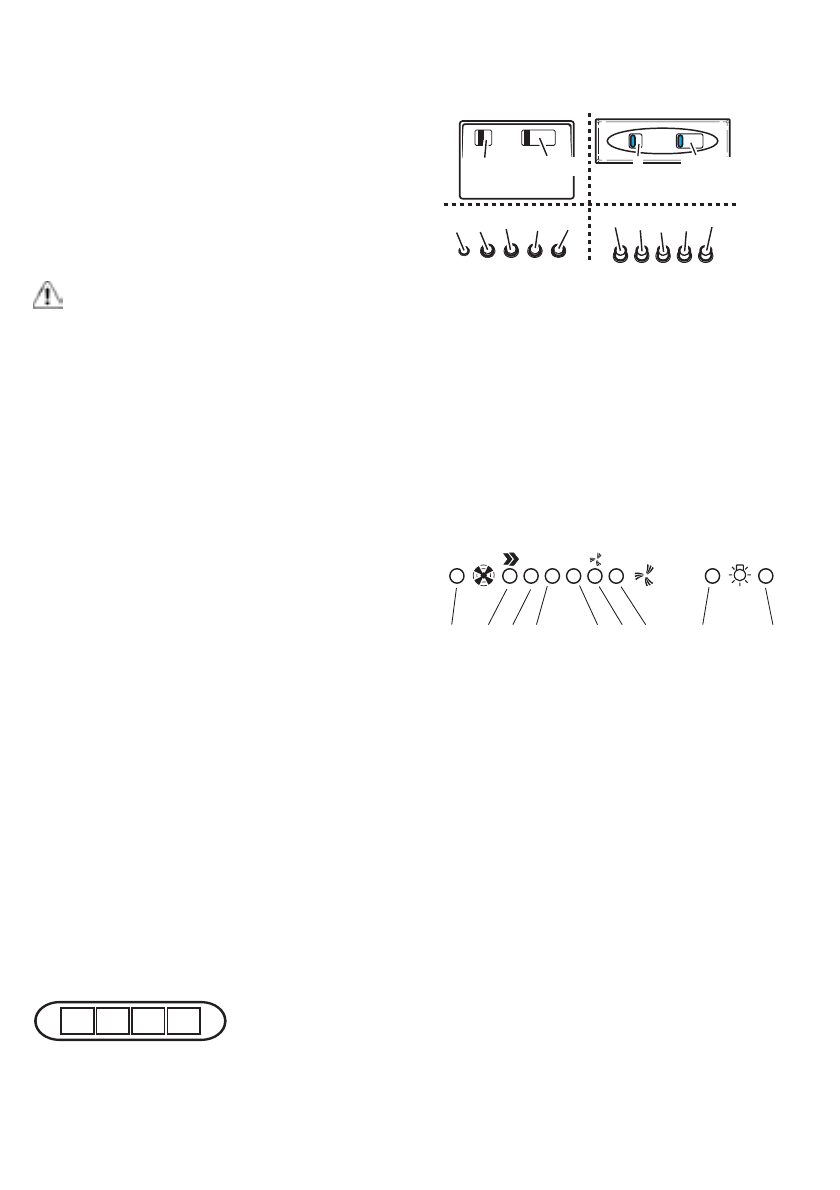

Werking – Model met toetsenbord

A

B

C

D


A. ON/OFF lichtknop
B.  OFF/ON knop voor de zuigfunctie en voor de selectie van

de laagste zuigkracht

B+C. Knop middelste zuigkracht
B+D. Knop maximale zuigkracht


a

a b-c d e

f

b-c-d-e

b-c-d-e

a

a b c d e


a. ON/OFF lichten

b. OFF motoren

c. - d. - e. Zuigkracht
laagste (c.), middelste (d.), maximale (e.).
f. Controlelampje voor de werking (indien voorzien).
Opmerking: Enkele modellen zijn voorzien van één enkele
Zuigkracht.

Attentie: de modellen met elektrische klep zijn voorzien van 3
toetsen:
(a)  Verlichting  ON/OFF, (b) Sluiting en (c) Opening
Elektrische Klep.

Werking -  Elektronisch Model met 5 toetsen

1 2 3

O

O

I

F C

1 2 3 4

5 6 7

8

9


1.  OFF Knop motor
2.  ON knop en tevens motor snelheidsknop 1 - 2 – 3  - 1-

2…

3.  Led snelheid 1
4.  Led snelheid 2 en verzadigde vetfilter (in dit geval gaat

het lampje flikkeren– zie de aanwijzingen betreffende het
reinigen van de vetfilters).

Nadat de vetfilter vervangen is, ongeveer 3 seconden op
toets 1  drukken, totdat het systeem een pieptoon laat
horen.

Led 4 zal stoppen met knipperen.

5.  Led snelheid 3 en verzadigde koolstoffilter (in dit geval

gaat het lampje flikkeren – zie de aanwijzingen
betreffende het reinigen van de koolstoffilters).

  Nadat de koolstoffilter vervangen is, ongeveer 3

seconden op toets 1 drukken, totdat het systeem een
pieptoon laat horen.

Led 5 zal stoppen met knipperen.

Opgelet! Het controlesysteem voor het aangeven van de
verzadigde koolstoffilter is uitgeschakeld.

In het geval dat men een koolstoffilter wil installeren, het
controlesysteem voor de aanwijzing van verzadigde
koolstoffilter inschakelen, door tegelijkertijd, gedurende  3
seconden, de knoppen 2 en 7 ingedrukt te houden: aan
het begin van deze handeling zal alleen LED 4 flikkeren,
