Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.

  Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett lättillgängligt
uttag som uppfyller gällande föreskrifter. I det fall fläkten
saknar stickkontakt (direktanslutning till nätet), eller om uttaget
är placerat på en svåråtkomlig plats skall en godkänd tvåpolig
strömbrytare installeras som garanterar en fullkomlig
frånkoppling från nätet i samband med överspänningsklass III,
i enlighet med installationsbestämmelserna.
Varning!  kontrollera innan fläktens krets ansluts med
nätspänningen att den fungerar korrekt och är korrekt
monterad.
Varning!  byte av elektrisk kabel skall utföras av auktoriserad
servicetekniker i syftet att undvika all typer av risker.

Montering

Fläkten är utrustad med fixeringspluggar som passar de flesta
typer av väggar/tak. Det är under alla händelser nödvändigt
att rådfråga en kvalificerad fackman för att förvissa sig om att
materialen är lämpade för den aktuella typen av vägg/tak.
Väggen/taket skall vara tillräckligt hållfast för att bära upp
fläktens vikt.

Funktion

Fläkten är utrustad med en kontrollpanel med tangenter
eller knappar som är placerad på fläktens front, se texten
och respektive ritning nedan angående panelens
funktion.
Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.

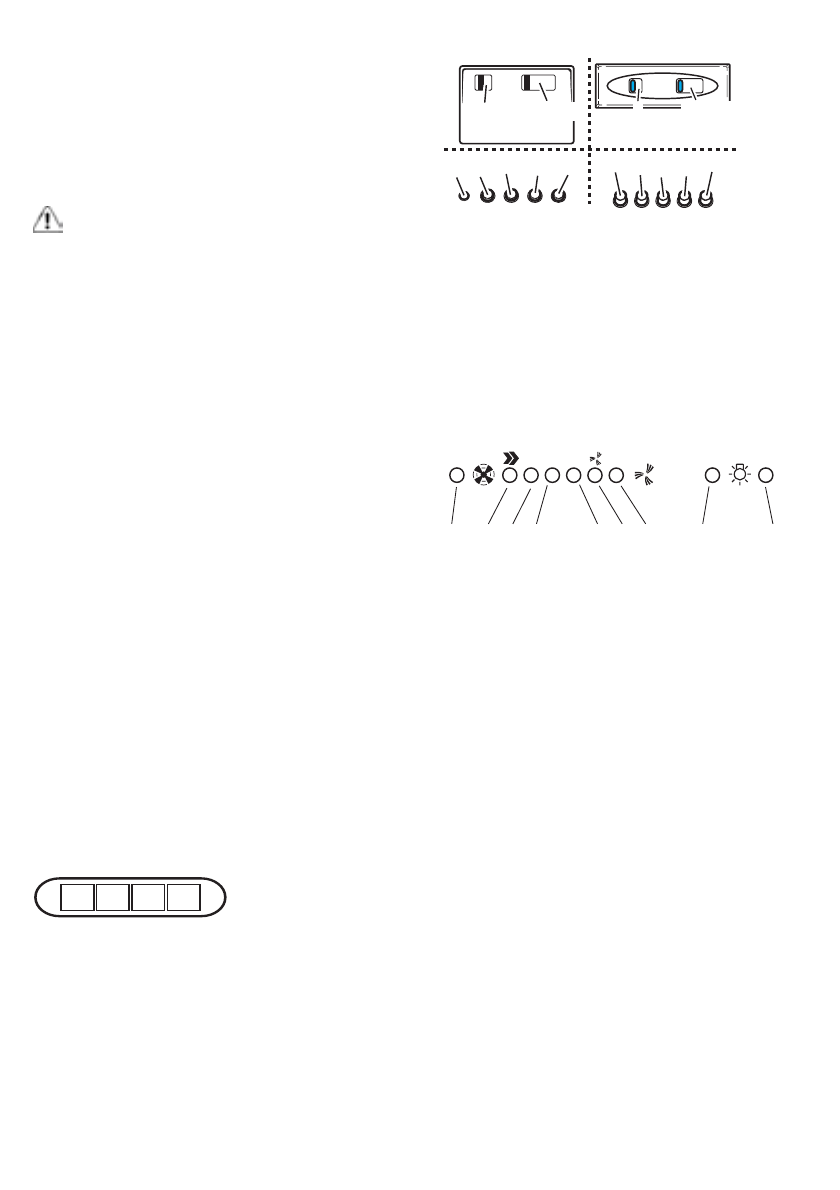

Funktion – Modell med Tryckknappspanel
Beskrivning av kontrollpanelen och fläktens funktion


A

B

C

D


A. Strömbrytare belysning ON/OFF.
B. Strömbrytare ON/OFF och val av hastighet 1 (vid små
mängder ånga och matos)
B+C.  Val av hastighet 2  (vid medelstora mängder ånga och
matos)
B+D. Val av hastighet 3 (vid stora mängder ånga och matos)


a

a b-c d e

f

b-c-d-e

b-c-d-e

a

a b c d e


a. ON/OFF belysning
b. OFF motorer
c. - d. - e. Låg utblåseffekt  (c.), medelhög (d.), hög (e.).
f. Funktionslampa (där sådan är befintlig).
OBS:  Vissa modeller är utrustade med endast en
Utblåseffekt.

Varning: modeller med elektrisk ventil är utrustade med 3
tangenter:  (a)  Belysning ON/OFF, (b)Stängning och (c)
Öppning av den Elektriska  Ventilen.

Funktion -  Elektronisk modell med 5 tangenter

1 2 3

O

O

I

F C

1 2 3 4

5 6 7

8

9


1.  OFF-tangent för motorn
2.  ON-tangent och val av motorns hastighet 1 - 2 - 3 - 1 - 2...
3.  Lysdiod som indikerar Hastighet  1
4.  Lysdiod som indikerar Hastighet 2 och fettfiltrets mättning

(i det sistnämnda fallet avger lysdioden en blinkande
signal – Se instruktionerna gällande rengöring av
fettfiltren).

  När fettfiltret rengjorts, skall tangent 1 tryckas in under

cirka 3 sekunder tills systemet avger en akustisk signal
(bip).

Lysdiod 4 upphör att blinka.

5.  Lysdiod som indikerar Hastighet 3 och det aktiva kolfiltrets

mättning (i det sistnämnda fallet avger lysdioden en
blinkande signal – Se instruktionerna gällande byte av
aktiva kolfilter).

  Efter att ha rengjort eller ersatt det aktiva kolfiltret, skall

tangent 1 tryckas in i cirka 3 sekunder tills systemet avger
en akustisk signal  (bip).

 Lysdiod

5 upphör att blinka.

Varning! Lysdioden som signalerar kolfiltrets mättning är
avaktiverad.

  Aktivera anordningen som signalerar kolfiltrets mättning

på följande sätt om ett aktivt kolfilter skall användas: tryck
samtidigt på tangenterna 2 och 7 under 3 sekunder: till en
början blinkar endast LYSDIOD 4, efter 3 sekunder börjar
även LYSDIOD 5 att blinka vilket indikerar att

anordningen som kontrollerar kolfiltrets mättning är
aktiverad.

  Vid avaktivering trycks de båda tangenterna in igen: efter

3 sekunder upphör LYSDIOD 5 att blinka och anordningen
