DK - INSTALLATION

54

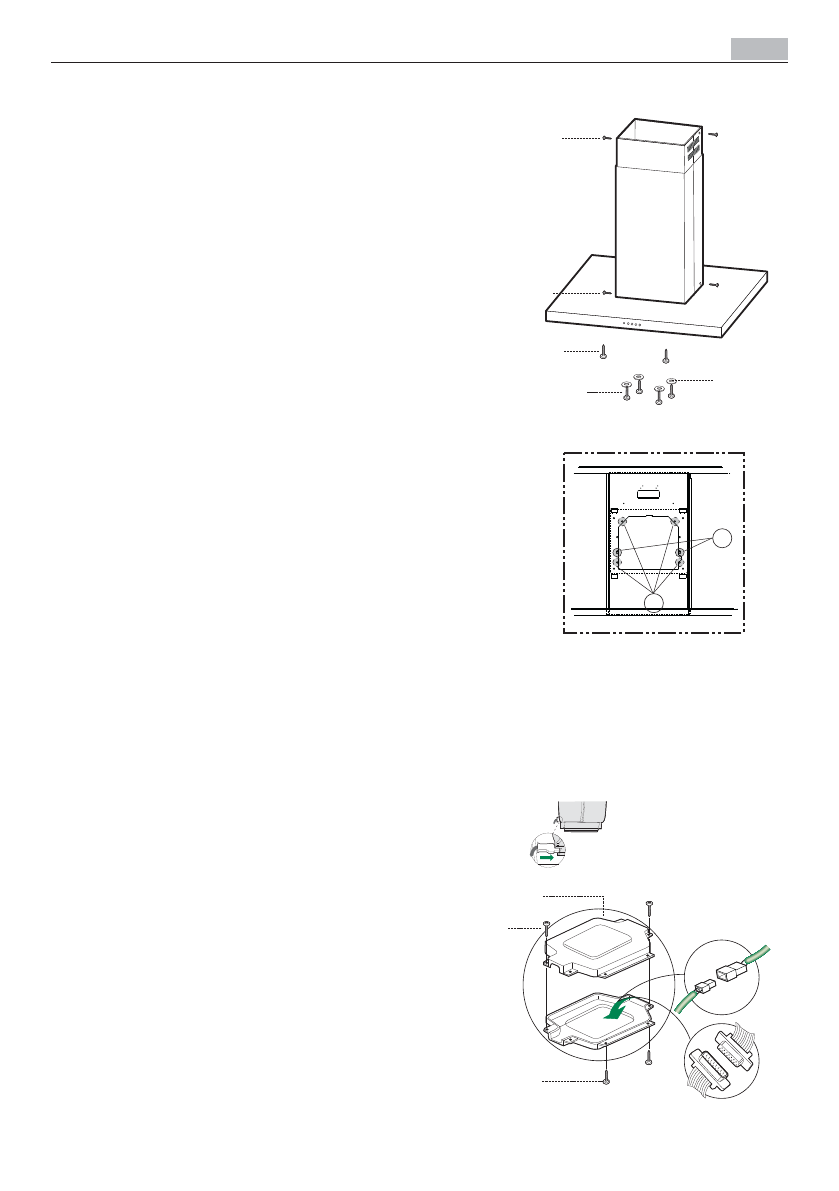

MONTERING AF AFTRÆK OG FASTGØRING AF

EMHÆTTENS HOVEDDEL

•  Placér det øverste aftræk, og fastgør dets overdel til

rammen med de 2 medfølgende skruer

12c

 (2,9 x

6,5).

•  Placér derefter det nederste aftræk, og fastgør dets

underside til rammen ved hjælp af de 2 medfølgende

skruer

12c

 (2,9 x 6,5 ).

Før emhættens hoveddel fastgøres til rammen:

•  Skru de 2 skruer

12f

 halvt fast på siden af rammen i

de 2 dertil beregnede huller.

•  Fjern fedtfiltrene fra emhættens hoveddel;

•  Fjern lugtfiltrene med aktivt kul, såfremt de forefin-

des.

•  Hæv emhættens hoveddel, og sæt skruerne

12f

 fast

i langhul-lerne (ref.A), helt ind til stoppet.

•  Fastgør emhættens hoveddel til den forberedte ram-

me (ref.B) nedefra med 4 skruer

12q

 og 4 spændeski-

ver

22

, der følger med, og stram alle skruerne fuld-

stændigt.

ELEKTRISK TILSLUTNING

•  Tilslut emhætten til strømmen via en topolet kontakt

med en kontaktafstand på mindst 3 mm.

•  Tag fedtfiltrene af (se afsnittet Vedligeholdelse), idet

du skal sikre dig, at forbindelsesstykket for strøm-

tilførselskablet er korrekt sat i stikdåsen placeret på

siden af ventilatoren.

•  Tilslut kontrolforbindelsesstykket Cmd.

•  Tilslut lysforbindelsen Lux.

• Placer forbindelserne i tilslutningsdåsen

24

 og luk

den ved hjælp af de 2 skruer

12e

 (2,9 x 9,5), der me-

dfølger.

•  Fastgør tilslutningsdåsen til emhætten ved hjælp af

de 2 skruer

12c

 (2,9 x 6,5), der medfølger.

•  For recirkulationsudgaven skal du fastgøre de aktive

kullugtfiltre.

•  Sæt fedtfiltrene på plads igen.

A

B

22

12f

12q

12c

12c

24

12e

Cmd

12c

Lux
