FI - OHJEITA JA NEUVOJA/MITAT JA OSAT

41

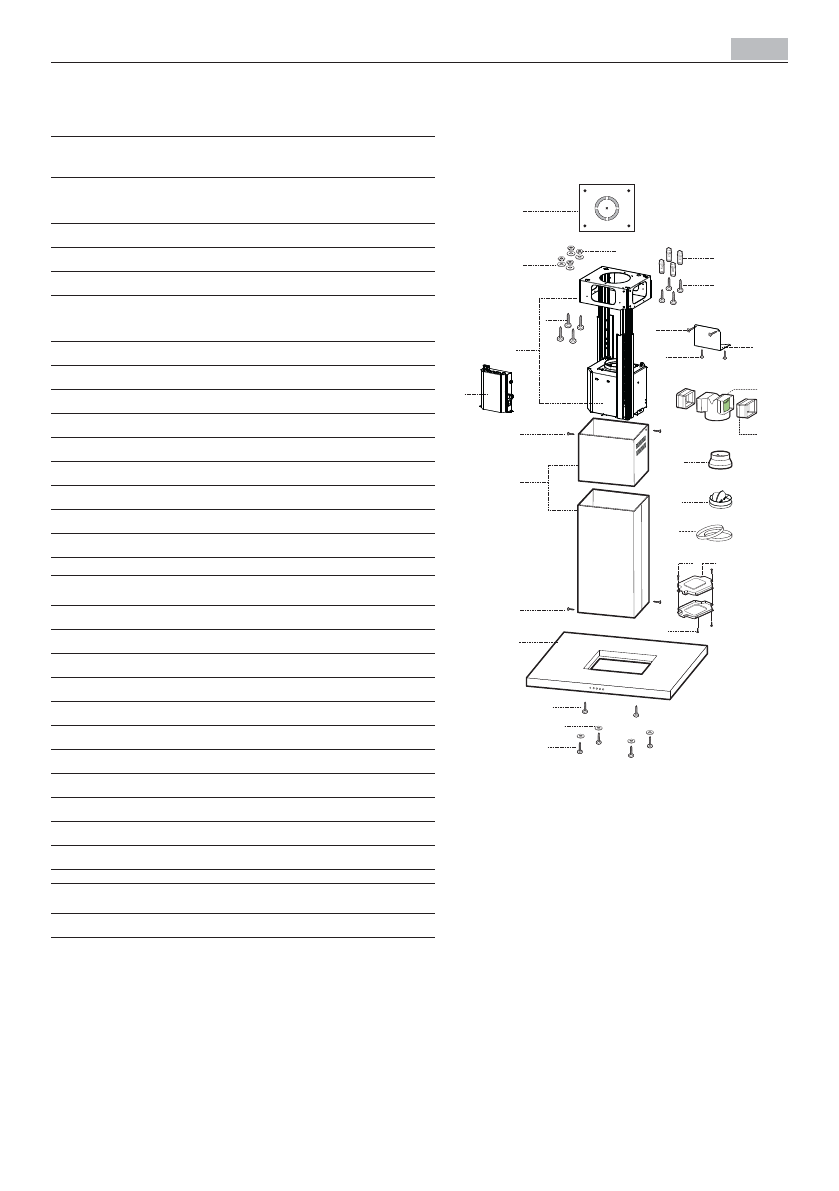

Osat

Viite Lkm Tuotteen osat
1

1

Liesituulettimen runko, johon kuuluu:

Kytkimet, valo, suodattimet

2

  1

Teleskooppihormi, jossa on:

2.1

 1  Ylähormi

2.2

 1  Alahormi

7.1

  1

Imurilla varustettu teleskooppiteline,

johon kuuluu:

7.1a

 1

Yläteline

7.1b

 1

Alateline

9

1

Sovituslaippa ø 150-120 mm

10

  1

Laippa ø 150 suuntaisventtiilillä

14.1

 2

Ilman ulostuloliitoksen jatke

15

 1  Ilman ulostuloliitos

24

 1  Liitosrasia

25

Kiinnittimet (eivät kuulu toimitukseen)

50

 1  Kontrolliryhmä

Viite Lkm Asennuksen osat
7.3 1

Ilman ulostuloliitoksen kiinnitystuki

11

  4

Ruuvitulpat ø 10

12c

  8

Ruuvit 2,9 x 6,5

12e

  4

Ruuvit 2,9 x 9,5

12f

  2

Ruuvit M4 x 80

12g

 4

Ruuvit M6 x 80

12h

 4

Ruuvit 5,2 x 70

12q

 4

Ruuvit 3,5 x 9,5

21

 1  Porausmalline

22

  8

Aluslaatat ø 6,4

23

 4  Mutterit M6

 Lkm Asiakirjat

 1 Käyttöohjeet

50

12f

12q

22

12c

7.1a

7.1

22

23

12h

7.1b

2

2.1

2.2

12c

11

21

12g

1

24

12e

12c

25

9

14.1

15

12c

12e

10

7.3
