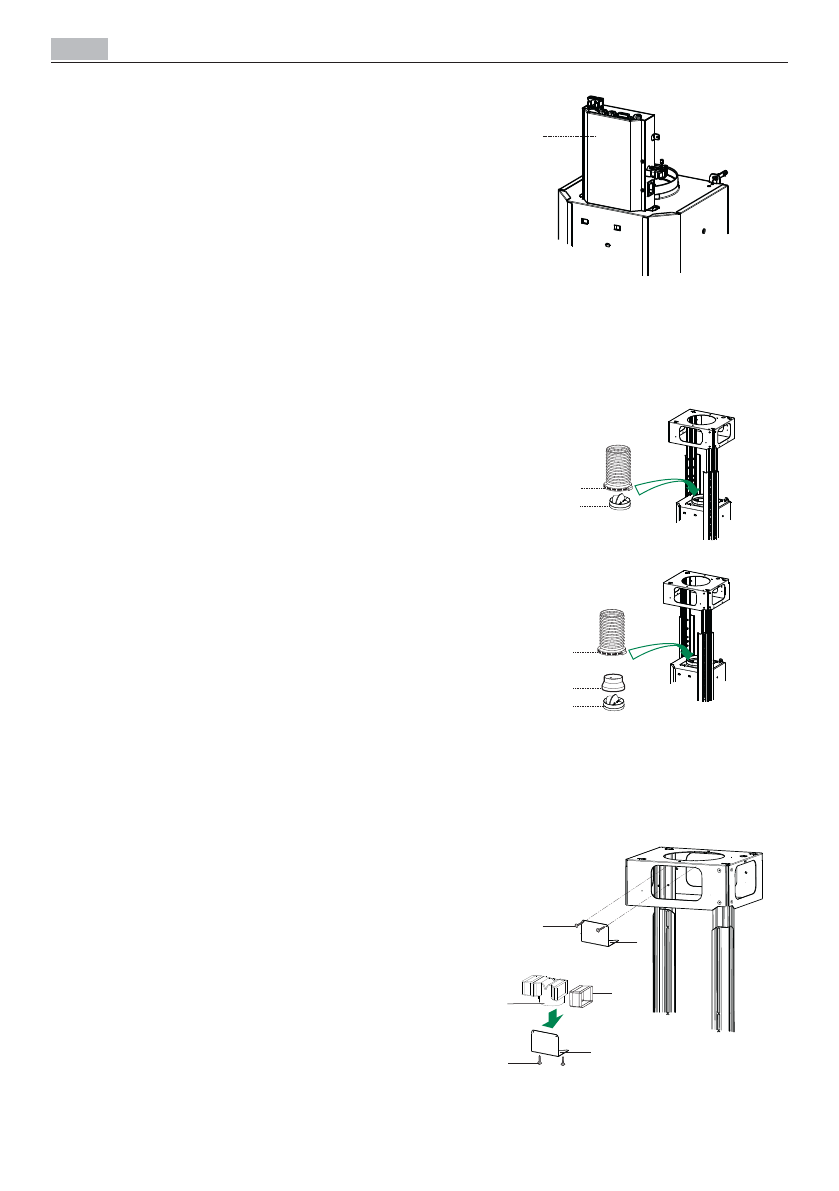

SE - INSTALLATION
26
LUFTUTSLÄPP SUGANDE VERSION
För installation i sugande version anslut fläktkåpan
till utgångsrörsystemet med ett styv eller böjlig slang
med en diameter på 150 eller 120 mm, valet lämnas
åt installatören.
Anslutning till slang med ø 150
• Sätt i flänsen ø 150
10
på utgången av köksfläkts-
stommen.
• Fäst slangen med lämpliga slangklämmor. Nödvän-
digt material medföljer inte.
Anslutning till slang med ø 120
• F
ÖR
ANSLUTNING
MED
EN
SLANG
MED
120
MM
DIAMETER
,
SÄTT
I
REDUKTIONSFLÄNSEN
9
PÅ
DEN
TIDIGARE
INSTALLERADE
Ø
150
FLÄNSEN
.
• F
ÄST
SLANGEN
MED
LÄMPLIGA
SLANGKLÄMMOR
. N
ÖDVÄNDIGT
MATE
-
RIAL
MEDFÖLJER
INTE
.
• I
BÅDA
FALLEN
AVLÄGSNA
EVENTUELLA
LUKTFILTER
MED
AKTIVT
KOL
.
LUFTUTSLÄPP FILTRERANDE VERSION
• Sätt i anslutningsförlängningarna
14.1
på sidorna av
anslutningen
15
.
• Sätt i anslutningen
15
i stödkonsolen
7.3
och fäst
den med skruvarna.
• Fäst stödkonsolen
7.3
vid den övre delen med skru-
varna.
• Säkerställ att utgången på anslutningsförlängnin-
garna
14.1
överensstämmer med skorstenens öpp-
ningar såväl horisontellt som vertikalt.
• Anslut anslutningen
15
till utgången på köksfläkts-
stommen med en styv eller böjlig slang med ø 150
mm, valet lämnas åt installatören.
• Säkerställ närvaron av luktfiltret med aktivt kol.
MONTERING AV KÖKSFLÄKTSSTOMME
• Ta bort de 2 skruvarna på framsidan bredvid luf-
tutsläppet och använd dem för att skruva fast kon-
trollenheten
50
.
• Anslut alla kontakter som de på plats på gruppen
kontrollen kortet verifierar deras före-kompatibilitet.
ø 120
25
10
9
10
ø 150
25
7.3
7.3
12c
12e
15
14.1
50
