SE - RÅD OCH ANVISNINGAR/EGENSKAPER

23

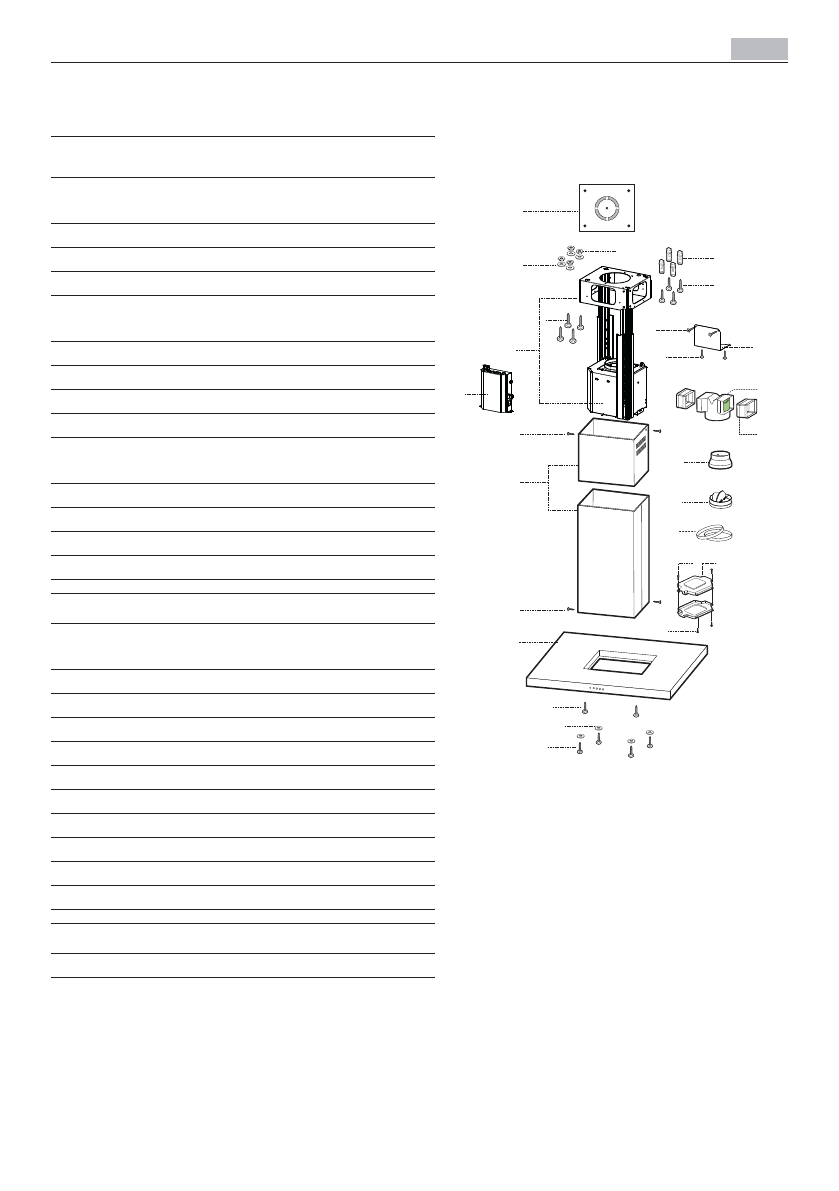

Komponenter

Ref. Antal Produktkomponenter
1

1

Köksfläktsstomme komplett med: Reg-

lage, Belysning, Filter

2

  1

Teleskopisk skorsten bestående av:

2.1

 1  Övre skorsten

2.2

 1  Undre skorsten

7.1

  1

Teleskopiskt stativ komplett med utsug-

ningsanordning, bestående av:

7.1a

 1

Övre  stativ

7.1b

 1

Undre  stativ

9

  1

Reduktionsfläns ø 150-120 mm

10

  1

Fläns ø 150 med backventil

14.1

 2

Förlängt anslutningsstycke för luftut-

släpp

15

  1

Anslutningsstycke för luftutsläpp

24

 1  Anslutningsdosa

25

Slangklämmor (medföljer ej)

50

  1

Grupp Control Card

Ref. Antal Installationskomponenter
7.3

 1  Fastsättningskonsol luftutsläppsanslut-

ning

11

  4

Expansionspluggar ø 10

12c

8

Skruvar 2,9 x 6,5

12e

  4

Skruvar 2,9 x 9,5

12f

  2

Skruvar M4 x 80

12g

 4

Skruvar M6 x 80

12h

 4

Skruvar 5,2 x 70

12q

 4

Skruvar 3,5 x 9,5

21

 1  Borrmall

22

  8

Brickor ø 6,4

23

 4  Muttrar M6

 Antal Dokumentation

 1 Bruksanvisning

50

12f

12q

22

12c

7.1a

7.1

22

23

12h

7.1b

2

2.1

2.2

12c

11

21

12g

1

24

12e

12c

25

9

14.1

15

12c

12e

10

7.3
