NO - RÅD OG FORSLAG/EGENSKAPER

32

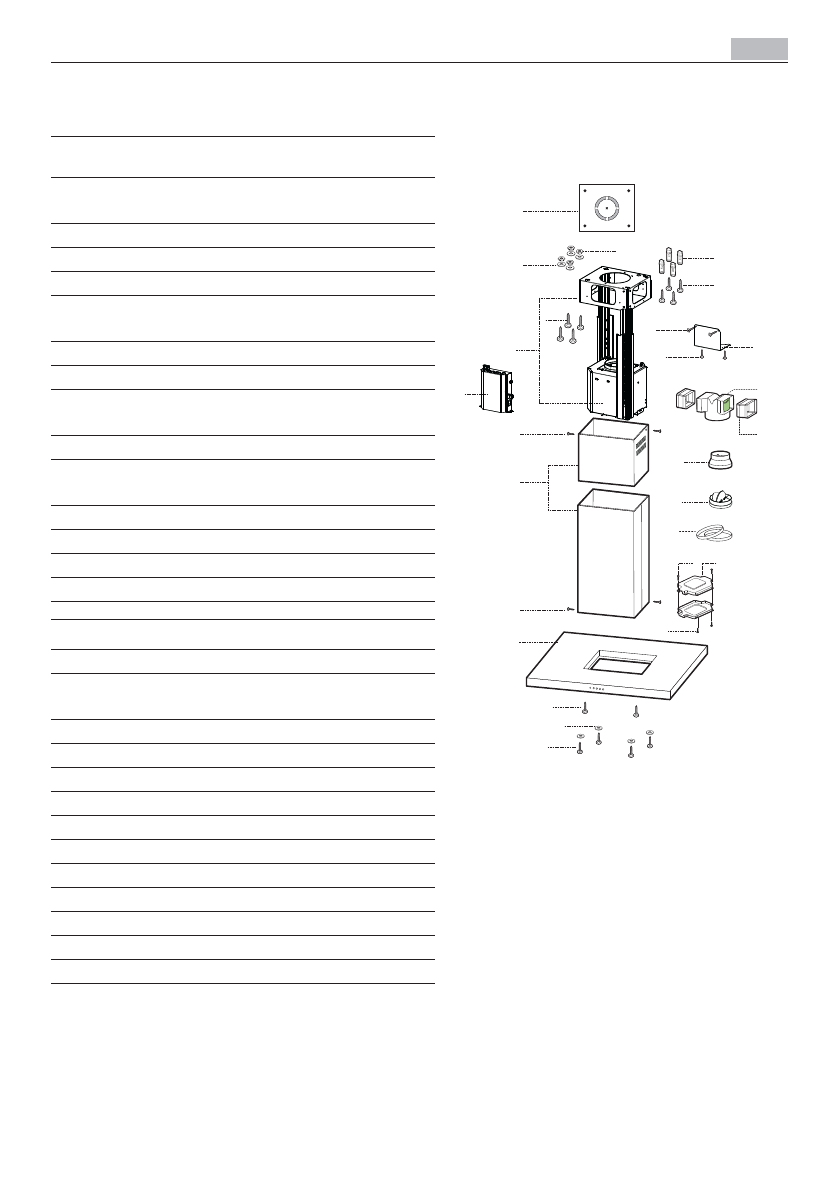

Deler

Ref. Antall Produktets deler
1

  1

Kjøkkenviftens hoveddel komplett med:

Kontroller, lys, filtre.

2

  1

Uttrekkbart røkrør, består av:

2.1

 1  Øverste røkrør

2.2

 1  Nederste røkrør

7.1

  1

Uttrekkbart beslag med sugesystem;

består av:

7.1a

 1

Øverste  beslag

7.1b

 1

Nederste  beslag

9

  1

Reduksjonsflens med en diameter på

150-120 mm

10

  1

Flansch mit Ruckstauklappe

14.1

 2

Forlengelsesledning for luftutløpskop-

ling

15

 1  Luftutløpskopling

24

 1  Tilkoplingsboks

25

Slangeklemmer (følger ikke med)

50

   Styret

Kontrollgruppe

Ref. Antall Installasjonsdeler
7.3

  1

Festekonsoll til luftutløpskopling

11

  4

Ekspansjonsplugger med en diameter

på 10 mm

12c

  8

Skruer 2,9 x 6,5

12e

  4

Skruer 2,9 x 9,5

12f

  2

Skruer M4 x 80

12g

 4

Skruer M6 x 80

12h

 4

Skruer 5,2 x 70

12q

 4

Skruer 3,5 x 9,5

21

 1  Boremal

22

  8

Skiver med en diameter på 6,4 mm

23

 4  Mutrer M6

 Antall Dokumentasjon

 1 Bruksveiledning

50

12f

12q

22

12c

7.1a

7.1

22

23

12h

7.1b

2

2.1

2.2

12c

11

21

12g

1

24

12e

12c

25

9

14.1

15

12c

12e

10

7.3
