Water heater mounting

NOTE:

Please,  use  accessories,  provided  by  the  manufacturer,  to  install  the
water heater. Electric water heater must not be mounted on a wall prior
you  make  sure  that  the  bracket  is  installed  firmly  and  securely.
Otherwise the electric water heater may fall down from the wall, which
may  cause  its  damage  and  even  serious  accidents  involving  bodily
injury.  When  determining  points  for  bolt  holes,  it  is  necessary  to
provision some spare space between the lower part of the water heater
and the floor, and as to the MS2/RS2 line there also must be some space
between the right side of the water heater and the wall on the right, not
less  than  0.6  m  to  make  it  convenient  to  perform  maintenance  if
necessary.

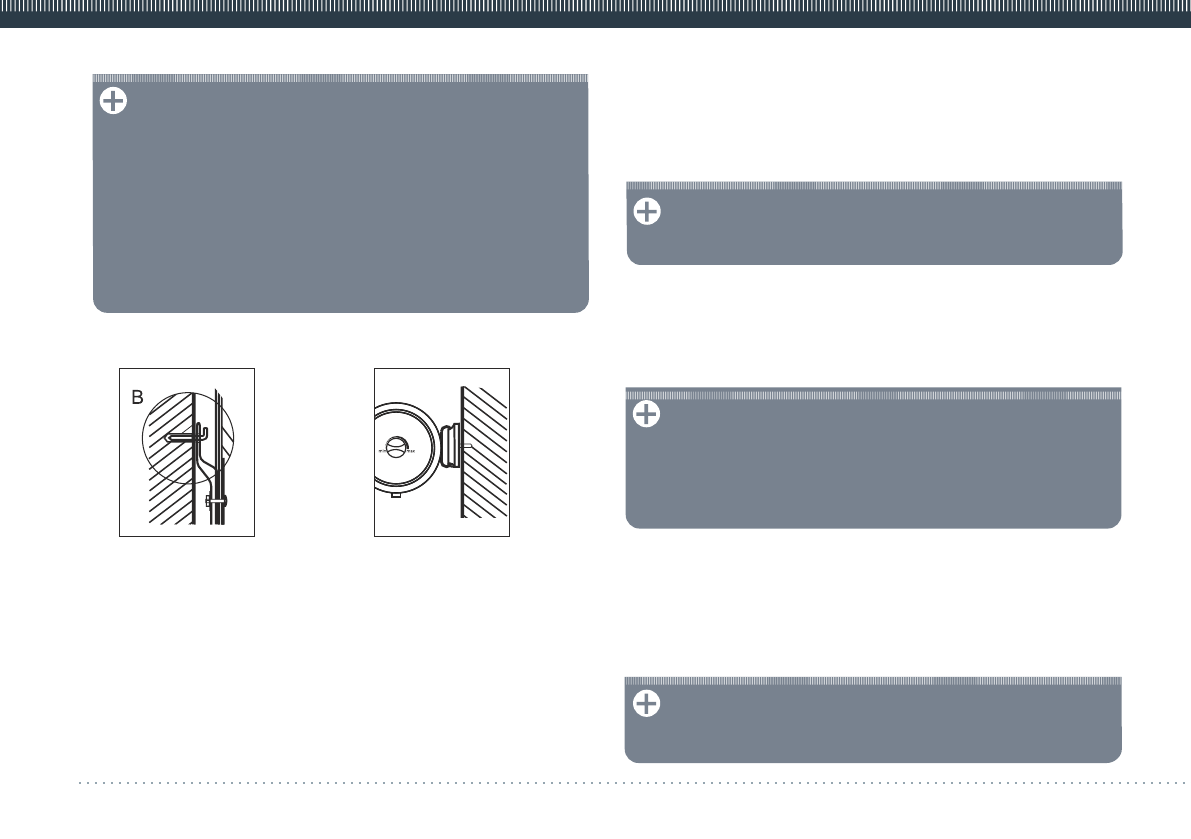

Fig

.

10

1. Electric water heater should be mounted on a firm wall. If the wall is not
robust  enough  to  hold  the  weight  equal  to  the  doubled  weight  of  the
overall  water  heater  weight,  fully  filled  with  water,  then  it  should  be
mounted on a special support.

2. After you chose the proper place to install the water heater, determine
points for holes for expansion hook bolts (to be determined in accordance
with  the  data  sheet  for  the  appliance  you  chose).  Drill  two  holes  of  the
corresponding depth in the wall using a drill, dimensionally fit for expansion
bolts, enclosed with the water heater, insert bolts, turn the hook upwards,
securely  tighten  nuts  and  then  hang  the  electric  water  heater  on  these
hooks (for RS1/RS2

/

RS7 series) (see Fig. 10a).

NOTE:

In places or on the wall, where there may be a water contact, the power
outlet installation height must be not less than 1.8 m.

Connection to water main

1. The heater must be connected to water main with at least 0.1 MPa
pressure; maximum pressure is 0.7 MPa.

NOTE:

The  water  heater  is  the  appliance,  operating  in  such  a  manner  that
pressure  of  water  in  the  water  heater  corresponds  to  the  pressure  of
water in water main. If pressure in the main exceeds 0.7 MPa, then it is
necessary to mount a pressure reducer before the water heater so that
pressure doesn't exceed 0.7 MPa.

To mount MS2 series water heater, fix a securing plate on a wall and hang
the water heater on it (Fig. 10 b).

3. Fix a power outlet to the wall. Requirements to the outlet are as follows:
230V/10A,  single-phase,  three-wired.  It  is  recommended  to  place  the
outlet on the right side above the water heater.

2. G1/2 diameter pipes are used to connect the water heater to the water
pipeline.

3.  To  prevent  a  leakage  when  connecting  pipes,  use  rubber  sealing
gaskets on the threaded pipe ends.

4.  Screw  a  relief  valve  to  the  inlet  nozzle,  marked  blue  and  embossed
arrow  of  the  water  flow  direction,  so  that  the  water  flow  direction
coincides with direction of the arrow on the valve's case.

NOTE:

Do not mount additional accessories, such as a shut-off valve, between
the relief valve and the inlet nozzle.

Fig

.

10

b

8
