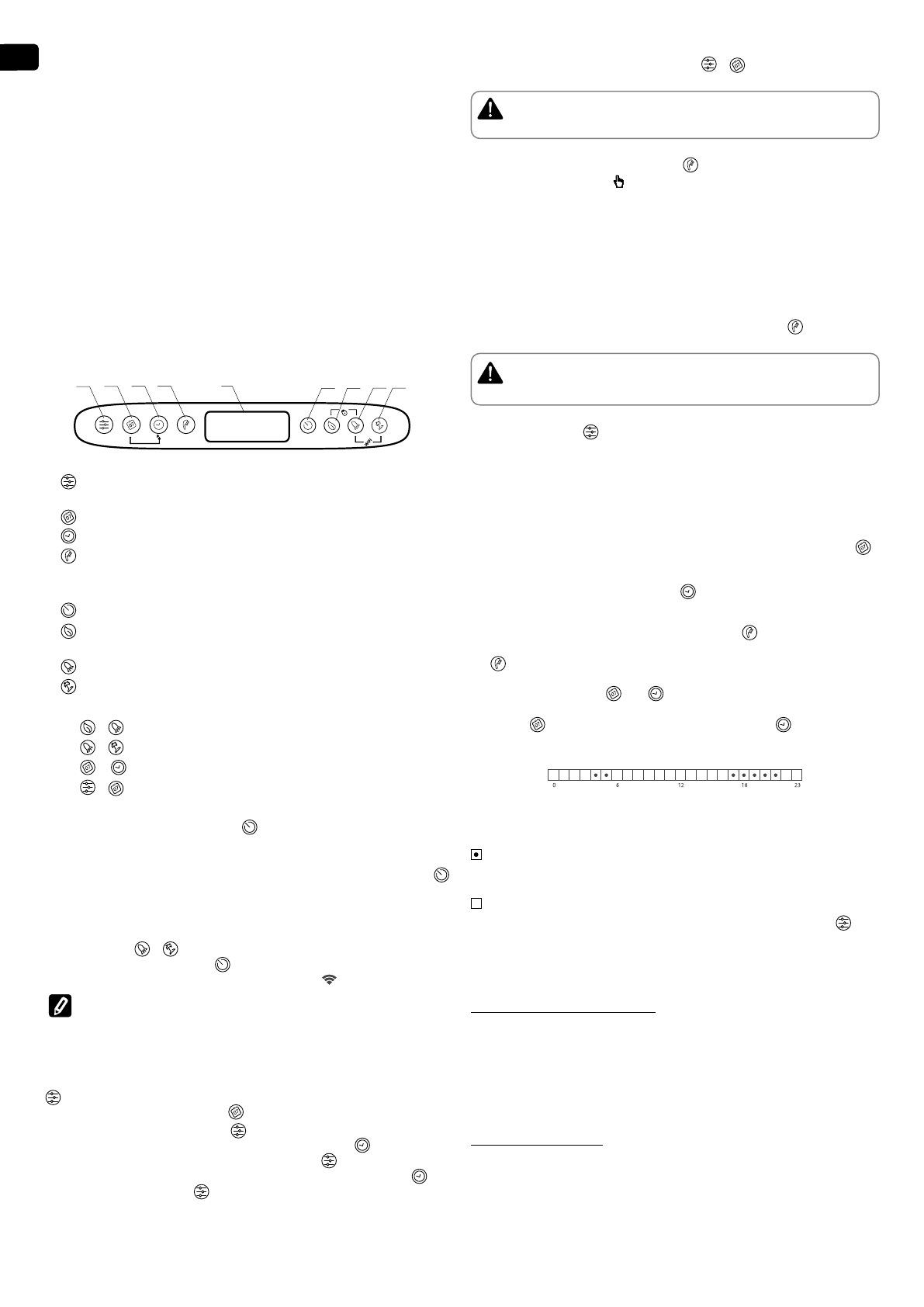

TESY GCR 1002724D E31 EC - Инструкция по эксплуатации - Страница 24

24

DE

Nach der Montage ist der Kunststoffdeckel wieder auf seine Stelle zu setzen!

Erläuterung zum Bild 6:

 T1, T2 – Thermoschalter; TR/EC – Thermoregler/ elektronischer steuerung; S1, S2 -

Sensor

;

R1, R2 – Heizer; F1, F2 – Flansch; Wi-Fi-Ausschalten

(falls das Modell über eine Wi-Fi)

V.

KORROSIONSSCHUTZ - MAGNESIUMANODE

Der Magnesiumanodenbeschützer schützt zusätzlich die innere Oberfläche des

Behälters vor Korrosion. Er erscheint als ein Verschleißteil, der einen regelmäßigen

Austausch erfordert. Im Hinblick auf die langfristige und sichere Bedienung Ihres

Wassererwärmers empfiehlt der Hersteller eine regelmäßige Überprüfung des

Zustandes der Magnesiumanode von einem qualifizierten Techniker und einen Ersatz

notfalls. Das kann während der regelmäßigen Wartung des Gerätes durchgeführt

werden. Bei dem Ersatz wenden Sie sich an ein autorisiertes Service-Zentrum!

VI.

ARBEIT MIT DEM GERÄT.

1.

Einschalten des elektrischen Boilers

Vor dem ersten Einschalten des Gerätes sicherstellen, dass es richtig an das
Stromnetz angeschlossen ist und dass es mit Wasser voll ist. Das Einschalten
des Boilers erfolgt über die Vorrichtung, eingebaut in der Anlage und
beschrieben im Punkt 3.3 vom Paragraph IV, oder durch Anschließen des
Steckers an die Steckdose (falls das Modell über eine Schnur mit Stecker
verfügt).

2.

Beschreibung der Bedienfeldeinheit des Gerätes

1

5

2

6

3

7

4

8 9

Bezeichnung der Tasten und der Elemente:
1 -

 Taste zur Programmauswahl und Betätigung der Programmfunktionen

im  Modus „Wochenprogrammschalter“
2 -

 Wahltaste für die Wochentage.

3 -

 Wahltaste für Stunden/Zeitraum im entsprechenden Modus

4 -

 Wahltaste „Duschkopf“ für die Anzahl der Duschen und Aktivierung des

Modus „Handsteuerung“.
5 - LCD Display.
6 -

 Taste für das Ein-/Ausschalten des Geräts – Stand-By-Modu.

7 -

  Wahltaste für die Betriebsarten ECO SMART, ECO NIGHT oder ECO

COMFORT
8 -

 Wahltaste für die BOOST-Funktion

9 -

 Taste für das Ein-/Ausschalten des Urlaub-Modus

Mögliche Kombinationen:
7 & 8 -

+

 Bedienfeldsperre

8 & 9 -

+

 Ein- und Ausschalten des Wi-Fi-Moduls (Stand-By-Modus)

2 & 3 -

 +

 Kopieren der Angaben aus dem aktuellen Kästchen

1 & 2 -

 +

 Drehen des Displays von senkrechter in waagrechter Position.

3.

Einschalten der elektronischen Steuerung des Gerätes

Das Einschalten erfolgt durch die Taste

. Dabei auf dem Display wird den

Betriebsmodus angezeigt und entsprechend die Symbole für jeden Modus
nachfolgend beschrieben.
Das Ausschalten der elektronischen Steuerung erfolgt durch Drücken der Taste

.

4.

Einstellungen und Steuerung des Gerätes

•

Wi-Fi-Einschalten und Wi-Fi-Ausschalten

(falls das Modell über eine Wi-Fi)

Das Einschalten und Ausschalten des Wi-Fi-Modus erfolgt durch gleichzeitiges
Halten der Tasten

+

  mindestens für 10 Sekunden im Stand-by-Modus,

d.h. wenn das Gerät von der Taste

. ausgeschaltet ist. Wenn das Wi- Fi-Modul

eingeschaltet ist, erscheint auf dem Display das Symbol  .

Hinweis:

 Falls die Werkeinstellungen des Gerätes zurückgesetzt werden,

muss man das Gerät erneut mit der Wi-Fi-Einrichtung anschließen.

•

Einstellen des Wochentags und der Uhrzeit

Damit die Programmsmodi korrekt funktionieren, ist das Einstellen der
aktuellen Uhrzeit und Wochentages erforderlich. Das Einstellen erfolgt im
Stand-by-Modus, d.h. wenn das Gerät nicht eingeschaltet ist. Halten Sie die

 -Taste gedrückt. Im Feld für die Auswahl des Wochentags beginnt der

Wochentag zu blinken. Mithilfe der

 - Taste wählen Sie dann den aktuellen

Wochentag. Durch das Drücken der

 - Taste bestätigen Sie ihre Auswahl. Die

ersten zwei Ziffern der Zeituhr beginnen zu blinken. Mit der

 -Taste stellen

Sie dann die Uhrzeit ein und bestätigen diese mit der

 -Taste. Die zweite

Zifferngruppe blinkt auf. Sie können die Minuten nun ebenfalls mit der

-Taste einstellen und mit der

 -Taste bestätigen.

•

Drehen des Displays von senkrechter in waagrechter Position

Für die einwandfreie Funktion der Programme bei waagerechter Montage
des Geräts, wählen Sie die Betriebsart für „waagerechte“ Modelle (horizontale
Ausrichtung des Displays) aus.

Für die Umschaltung von den waagrecht zu den senkrecht positionierten
Symbole drücken und halten Sie die Tasten

 +

 für etwa 5 Sekunden

gedrückt, wenn der Boiler im Stand-By-Modus ist.

ACHTUNG: Ihr elektrischer Boiler TESSY gehört zur höchsten

Energieeffizienzklasse. Die Klasse des Gerätes im ÖKO-Betrieb ist lediglich bei

ordnungsgemäßer Ausrichtung des Displays gewährleistet.

•

Modus "Manuelle Steuerung"

Der Handsteuerung-Modus kann durch die

 -Taste ausgewählt werden. Am

Display erscheint die Anzeige     und der Countdown-Zähler, sofern das Gerät
im Wassererwärmung-Modus eingestellt ist oder die Zeituhr, wenn das Gerät
betriebsbereit ist.
Bei der Betätigung der Handsteuerung erscheint auf der Anzeige die zuletzt
eingestellte Anzahl der Duschen. Die maximale Anzahl der auswählbaren Duschen
ergibt sich aus der Ausführung des Geräts und ist in der Tabelle 1.3 angegeben.

•

Modus "Gegen Frost"

Die Funktion

Gegen Frost

 ist bei den Modi "Manuelle Steuerung" und

"Wochenprogrammierer" aktiv.
Um auf den "Frostschutz"-Modus umzuschalten, betätigen Sie die

  -Taste bis auf

dem Display das



-Symbol.

ACHTUNG: Die elektrische Stromversorgung des Gerätes muss eingeschaltet sein.

Das Sicherheitsventil und die Rohrleitung von ihm zu dem Gerät müssen

obligatorisch gegen Frost gesichert werden.

•

Modus "Wochenprogrammierer"

Mit der Betätigung der

 -Taste können Sie eines der vorgegebenen

Wochenprogramm-Betriebsarten auswählen –

P1

,

P2

 oder

P3

.

Nach der Auswahl des gewünschten Programms drücken und halten Sie die   -Taste,
um mit der Einstellung zu beginnen.
Das Gerät befindet sich nun im Einstellungsmodus des ausgewählten Programms.
Am Display blinkt die Anzeige des Programms (P1, P2 oder P3) auf.

Schritt 1 – Auswahl des Wochentages

Wählen Sie den Wochentag, an dem Sie das Programm ändern möchten mit der

-Taste aus.

Schritt 2 – Auswahl der Uhrzeit

Wählen Sie die gewünschte Uhrzeit mit der

 -Taste aus.

Schritt 3 – Auswahl der gewünschten Menge an Warmwasser

Wählen Sie die gewünschte Anzahl der Duschen mit der

 -Taste aus, um die

erforderliche Warmwassermenge anzugeben. Die Anzahl wird durch das Betätigen
der

 -Taste von * bis zur gewünschten Zahl geändert.

„*“ steht für den Frostschutz-Modus und auf das Display erscheint das



-Symbol.

Mit der Tastenkombination

 und

  können Sie die Einstellungen (Anzahl der

Duschen) der laufenden Stunde auf die nächste Stunde kopieren.
Dazu ist die

  zu drücken und zu halten und gleichzeitig die

-Taste zu drücken,

um die nächste Stunde (nächstes Kästchen) auszuwählen, indem die gewünschte
Anzahl der Duschen kopiert wird.

Im Uhrzeit-Diagramm ist für jede Stunde ein Kästchen vorgesehen. Die unten
abgebildeten Ziffern dienen zur Orientierung.
Legende der Anzeigen:

 - ist das Zeit-Kästchen gefüllt, wurde für diese Stunde die Wassererwärmung

ausgewählt und das Wasser wird gemäß der vorgegebenen Anzahl der
Duschen erwärmt;

 - wenn das Kästchen leer ist, wurde dem Gerät keine Aufgabe vorgegeben.

Die gewünschten Änderungen werden durch einmaliges Drücken der
-Taste bestätigt und das Gerät verlässt den Einstellungsmodus.
Sollten die Tasten für eine längere Zeit nicht betätigt werden, werden
die ausgewählten Änderungen automatisch gespeichert (auch ohne ihre
Bestätigung).
Programm-Betriebsarten

P1

und

P2

Mit den P1- und P2-Programmen können Sie den Wochentag, die Uhrzeit für
die Erwärmung der gewünschten Wassermenge wählen. Das Gerät berechnet
die Einschaltzeit für die Bereitstellung der gewünschten Wassermenge zu der
vorgegebenen Uhrzeit.

Beispiel:

Bei einer Auswahl: Warmwasser am Mittwoch um 18.00 Uhr für 3

Duschen, wird das Gerät diese Wassermenge für einen bestimmten Zeitraum
bereithalten und danach abschalten.

Programm-Betriebsart

P3

Mit dem P3-Programm können Sie den Wochentag, den Zeitraum für die
Erwärmung der gewünschten Wassermenge wählen. Das Gerät wird sich dann
einschalten und versuchen die ausgewählte Anzahl an Duschen bereitzuhalten.

Beispiel:

Bei einer Auswahl: Warmwasser am Mittwoch um 18.00 Uhr für 3 Duschen, wird
das Gerät mit der Erwärmung ab dieser Uhrzeit beginnen und bis zum Erreichen der
vorgegebenen 3 Duschen arbeiten

.
