МОНТАЖ

Устранение неисправностей

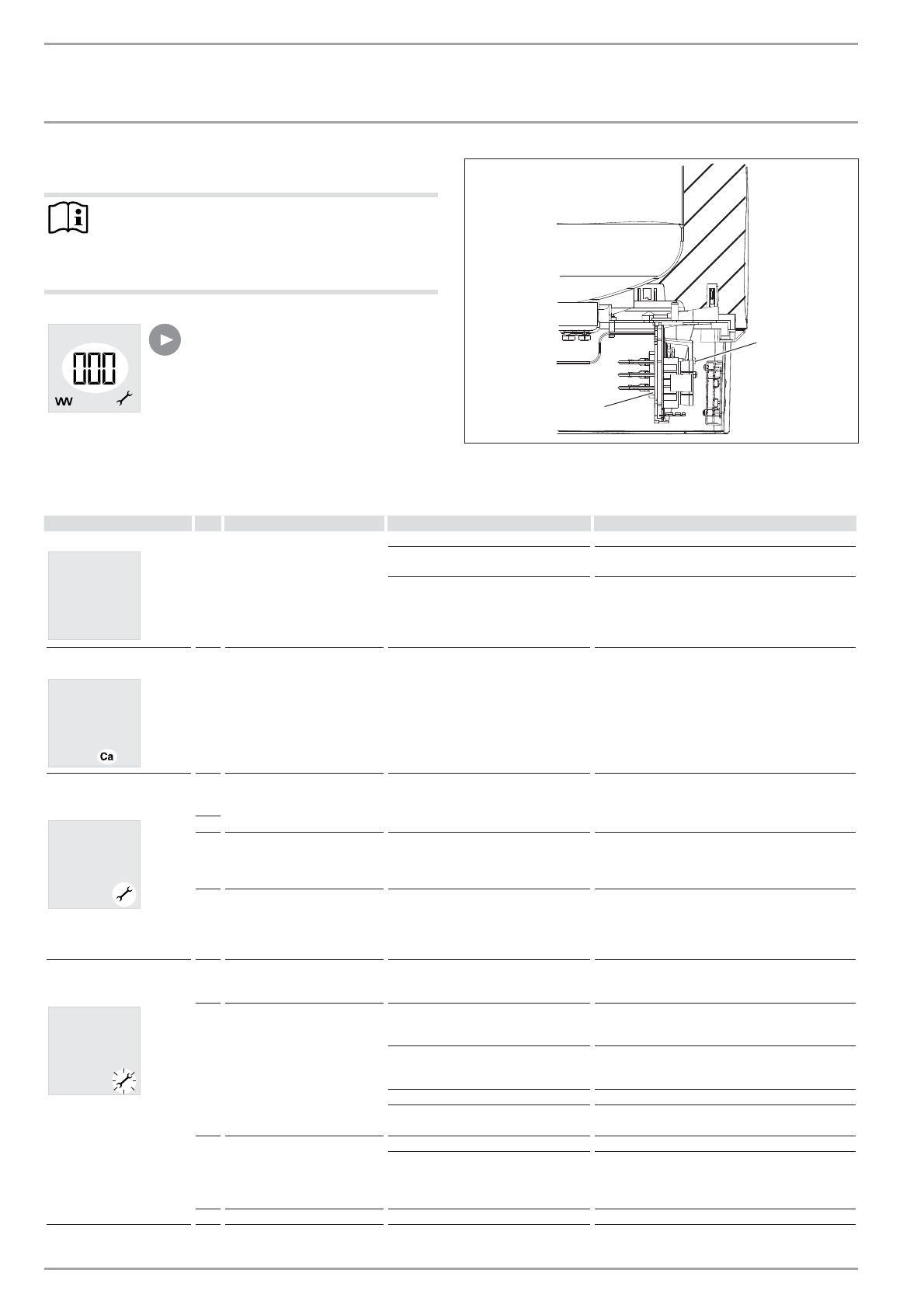

14. Устранение неисправностей

Указание

При температуре ниже -15 °C может сработать пре-
дохранительный ограничитель температуры. При-
бор может подвергаться воздействию таких тем-
ператур еще при хранении или транспортировке.

Индикация кода технического об -
служивания.




Вызвать в меню индикацию кода технического обслужива-
ния (см. главу «Настройки / настройки меню»).

f

Описание разъемов приведено в главе «Технические
характеристики / Электрические схемы и соединения».

Неисправность

Код

Причина

Способ устранения

Индикация отсутствует

Отсутствует напряжение.

Подать электропитание.

Отсутствует соединение с электрон-
ным блоком управления.

Проверить правильность подключения разъ-
ема Х2

Неисправен электронный блок
управления.



Проверить электронный блок управления, при
необходимости, заменить.



Появляется символ обра-
зования накипи «Ca».

Фланец с ТЭНом покрыт известко-
вым налётом.







Удалить накипь с фланца с ТЭНом. Символ
сбрасывается автоматически.







Появляется символ «Те-
хобслуживание / Неис-
правность».

2

Постоянная индикация за-
данной температуры

Неисправность датчика темпера-
туры.

Проверить правильность подключения разъ-
ема Х10.

4

Проверить датчик температуры.

16

Неисправность анода катодной за-
щиты с наложением тока.


Проверить правильность подключения
разъема Х7. Проверить анод катодной защиты
с наложением тока, а также соединительный
кабель.

12 8

Активны те из заданных
значений, которые были
настроены последними, со-
ответственно, в режиме по-
стоянной индикации 12 8 .

Нарушена коммутация между элек-
тронными блоками регулирования
и управления.


Проверить, правильно ли вставлены разъемы
Х2 в обоих блоках.
Проверить блоки и соединительный кабель.


Символ «Техобслужива-
ние / Неисправность» ми-
гает, а вода не горячая.

6

Постоянная индикация за-
данной температуры

Неисправен датчик температуры.


Проверить правильность подключения разъ-
ема Х10.
Проверить датчик температуры.

8 Символ нагрева не загора-

ется.

Предохранительный ограничитель
температуры сработал по причине
неисправности регулятора.

Устранить причину неисправности. Заменить
предохранительный ограничитель темпера-
туры.

Предохранительный ограничитель
температуры сработал из-за темпе-
ратуры ниже -15 °C.

Нажать кнопку сброса
(см. рисунок).

Не включается быстрый нагрев.

Проверить кнопку.

Неисправен фланец с нагреватель-
ным ТЭНом.

Заменить фланец с нагревательным ТЭНом.

32 Защита от сухого хода

В резервуаре нет воды.

Заполнить резервуар.

Не течет ток в анодной цепи.



Проверить правильность подключения
разъема Х7. Проверить анод катодной защиты
с наложением тока, а также соединительный
кабель.

6 4

Неисправно реле.

Заменить электронный узел блока управления.

2

6

_0

2

_

0

7

_0

2

0

2_

2

1

1  Кнопка сброса предохранительного ограничителя

температуры

2 Предохранительный ограничитель температуры
